WFM 800 Servo szerszámmarógép
WFM 800 Servo szerszámmarógép
WFM 800 Servo szerszámmarógép
WFM 800 Servo szerszámmarógép
Vissza

Szerszámmarók

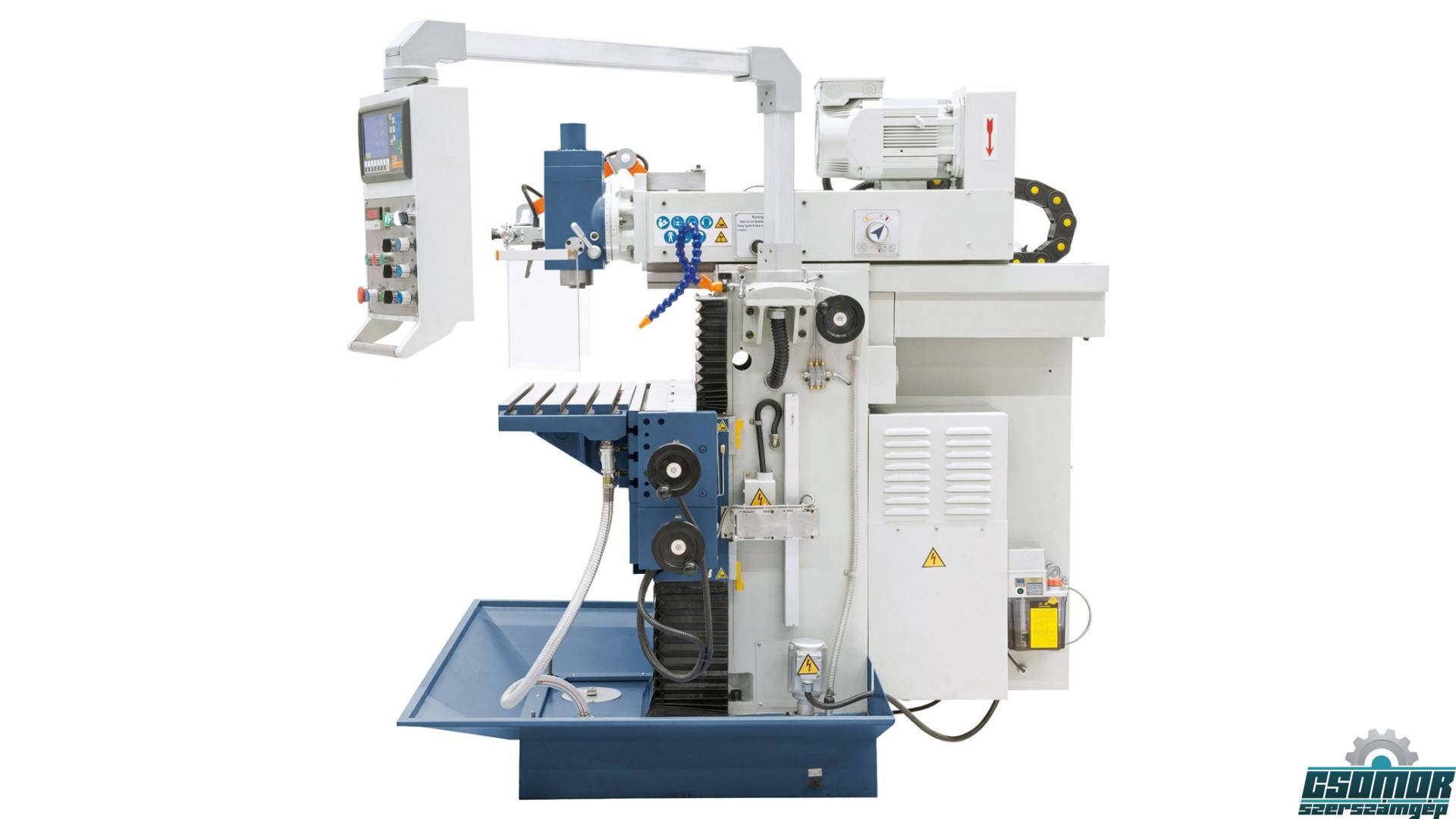

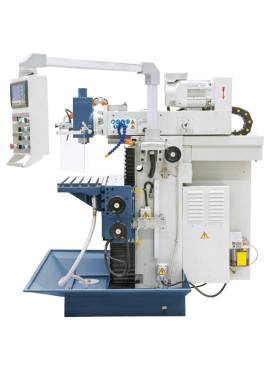

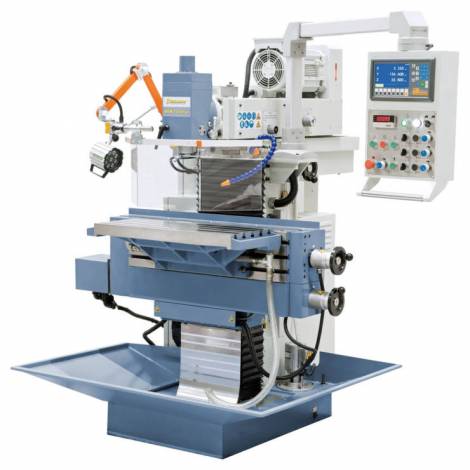

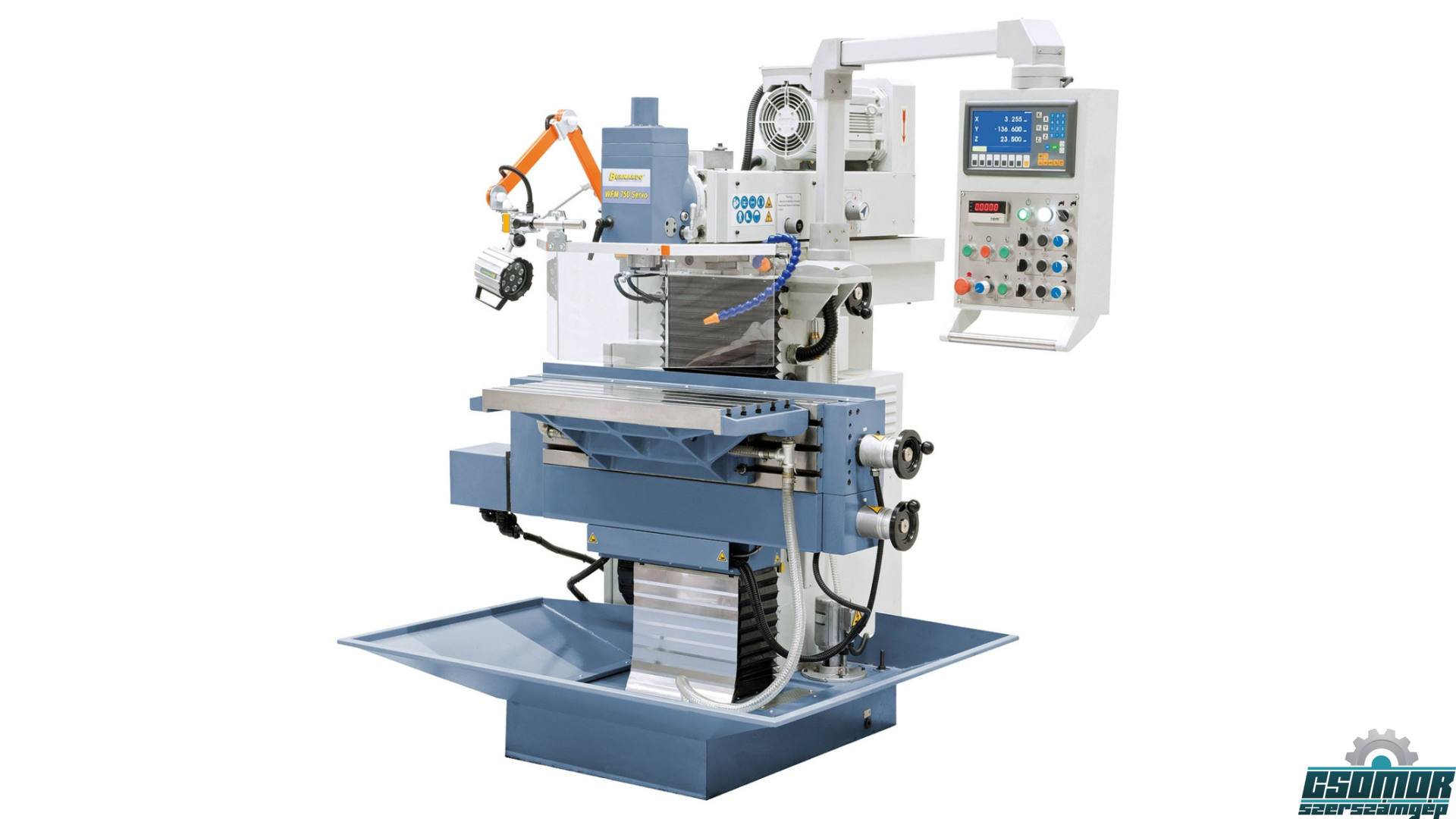

Maximum 200 kg-os munkadarabok megmunkálására szolgál a WFM 800 Servo szerszámkészítő marógép. A stabil és nehéz öntöttvas szerkezettel és a gép részegységek nagy merevségével e típus teljesíti a precíziós munkák legfontosabb követelményeit. E gép legfontosabb jellemzői az összes tengely elektronikus kézi kerekes szervohajtása, valamint a fokozat nélküli fordulatszám-szabályozás.

Cikkszám:
02-1332XL
Gyártó:
BERNARDO

Egyedi árajánlatért hívjon, vagy írjon!

Asztal nagyság
800 x 400 mm
Függőleges befogási felület
1020 x 225 mm
Eljárási táv hosszanti (x)
405 mm
Eljárási táv kereszt (y)
400 mm
Eljárási táv függőleges (z)
400 mm
Asztal terhelés
200 kg
Orsó fordulatszám (fokozatmentes)
40–260/260–2000 ford./perc
Orsó felvétel
ISO 40
Szegnyereg emelkedés
60 mm
Max. hatósugár
170 - 570 mm
Orsó / asztal távolság
45 – 445 mm
Orsófej - elfordulási tartomány
-90° -tól +90° -ig
x-tengely / y-tengely / z-tengely
10 – 1000 mm/perc
Gyorsmenet (x / y / z)
1200 mm/perc
T-horony (mennyiség / szélesség / távolság)
6 / 14 mm / 63 mm
T-horony - függőleg.asztal ( menny. / széles. / táv.)
3 / 14 mm / 63 mm
Előtoló motor (x / y / z)
1,925 / 1,925 / 1,5 KW

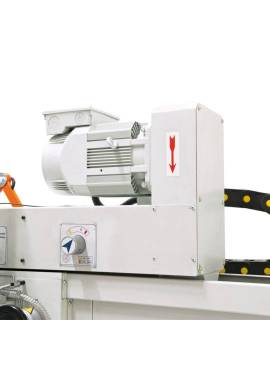

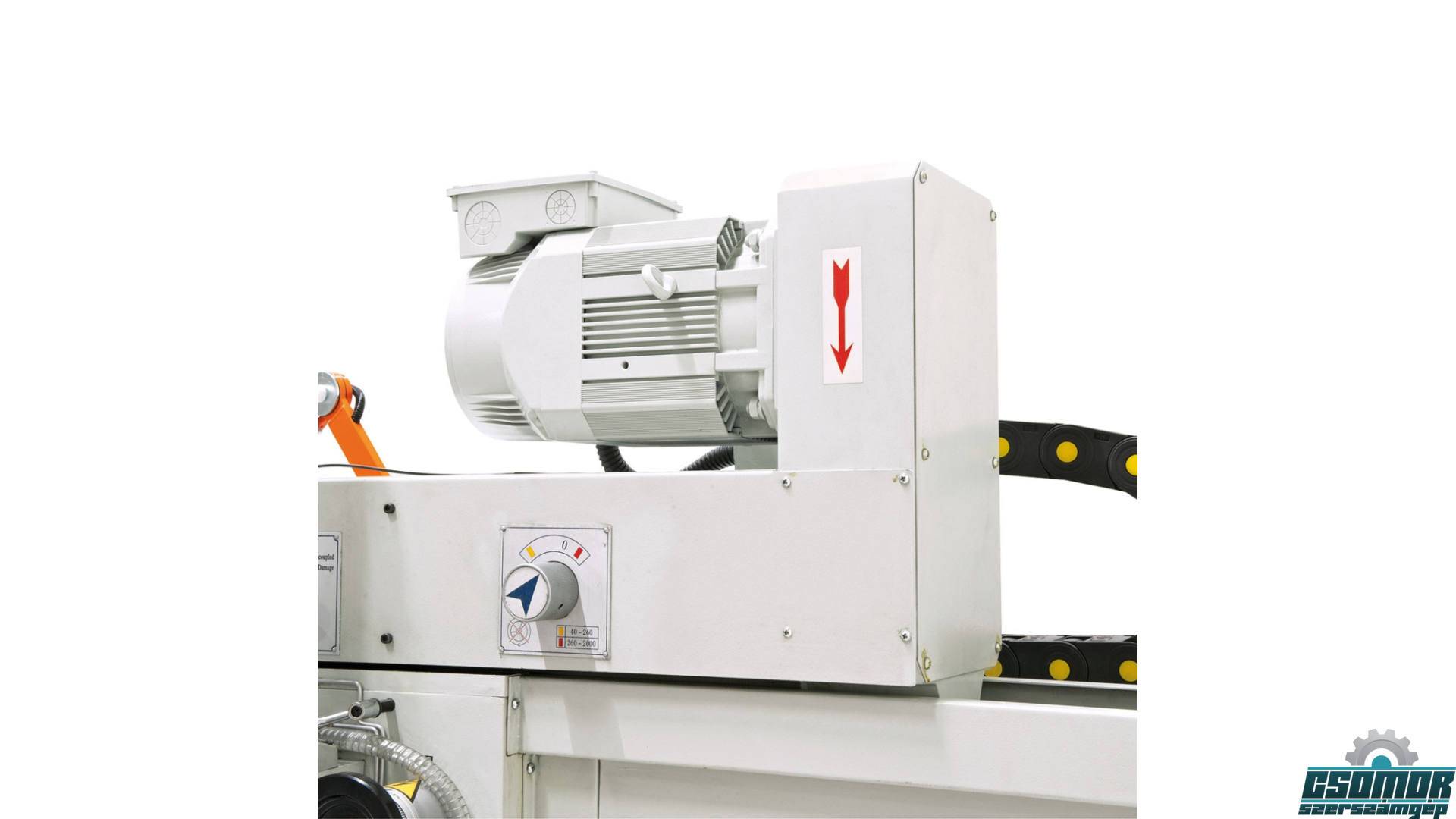

Főmotor
3,75 kW
Gép méretei (Sz x Mé x Ma)
1500 x 1700 x 1800 mm
Kb. súly
1500 kg
Gyártó
BERNARDO

Tulajdonságok

  • Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotor meghajtással
  • Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen
  • A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsó-fordulatszámok és előretolások optimális összehangolása által
  • Változtatható fordulatszám-beállítás a frekvenciaváltó által optimális forgatónyomaték-lefutással és terhelés alatti megközelítőleg konstans fordulatszámmal
  • Alapkivitelben 3 elektronikus kézikerékkel rendelkezik az összes tengely kézi kezeléséhez
  • Gépállvány nehéz öntvénykivitelben a vibrálásmentes munka érdekében
  • A vezetések elektronikus központi kenéssel vannak felszerelve

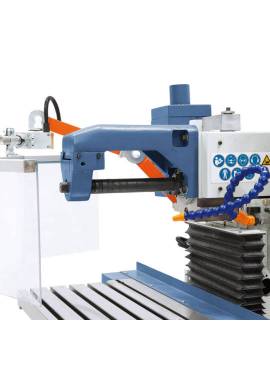

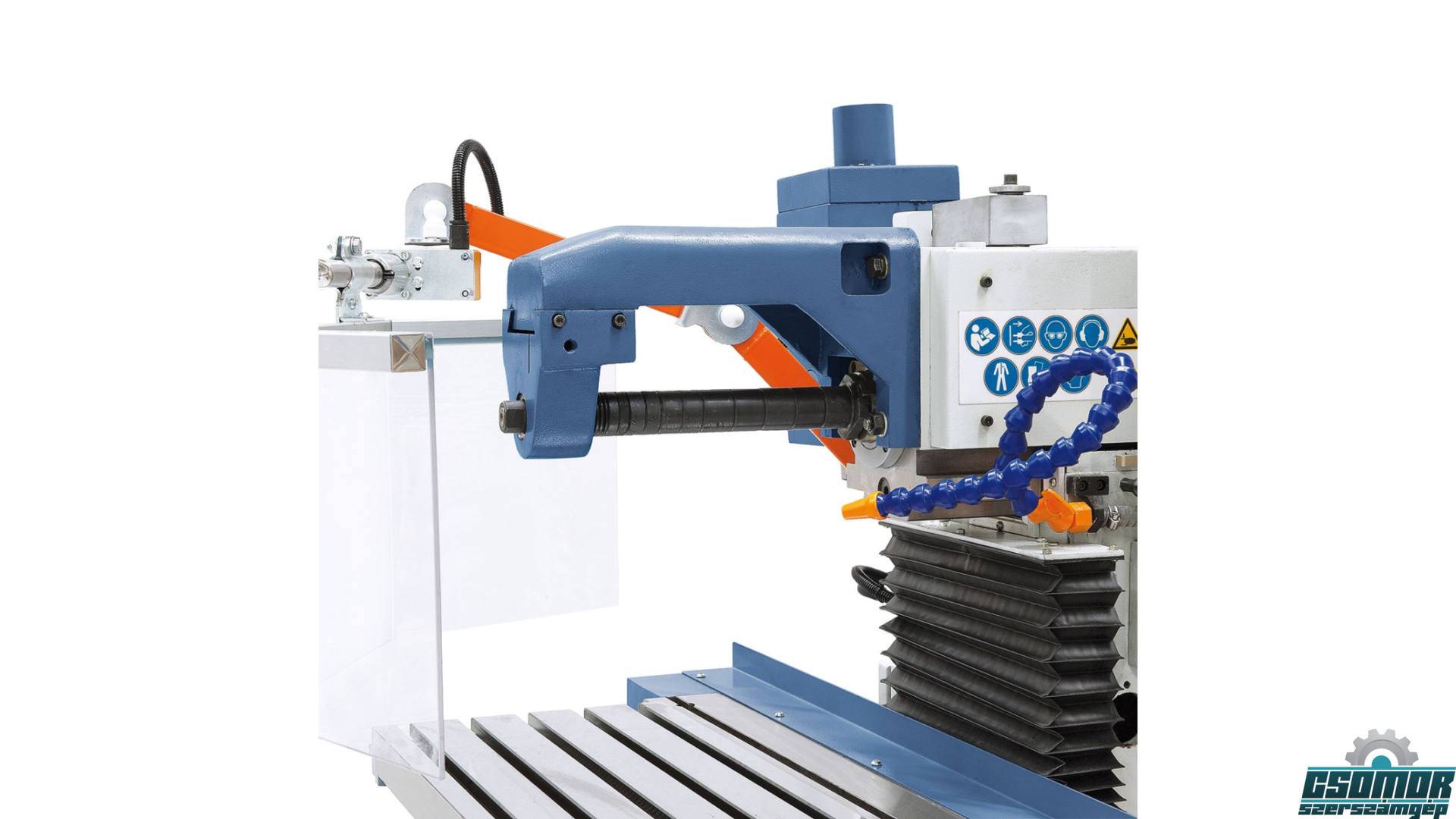

  • Vízszintes maráshoz a függőleges marófejet oldalra kell tolni
  • Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által

Szállítási terjedelem

  • 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
  • LED-géplámpa
  • Hűtőanyag-berendezés
  • Elektronikus kézi kerekek
  • Vízszintes ellencsapágy
  • Csapágyba ágyazott orsók mind a három tengelyen
  • Szorítóorsó M 16
  • Elektromos központi kenés
  • Lamella-védőburkolat
  • Hosszú marótüske ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm
  • Adapter ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1
  • Gépsaru
  • Univerzális védőberendezés
  • Alkalmazási szerszám
