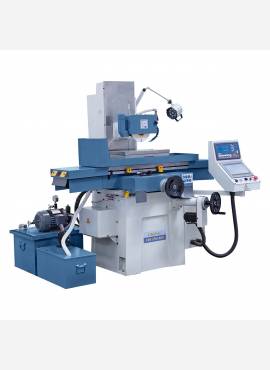

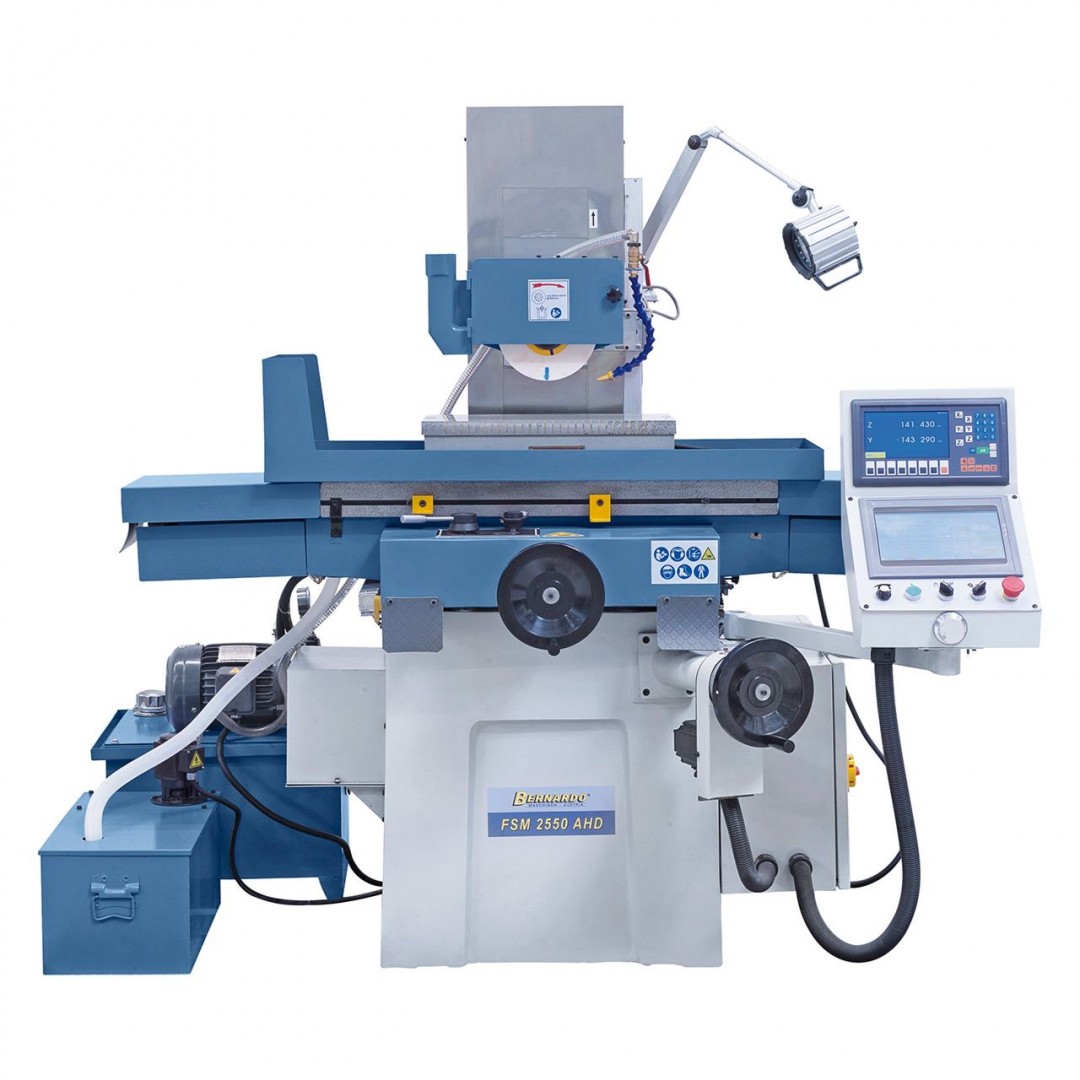

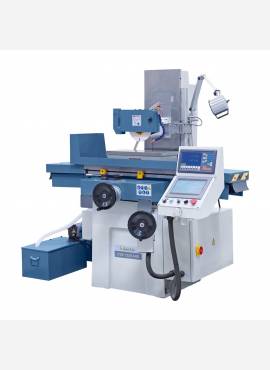

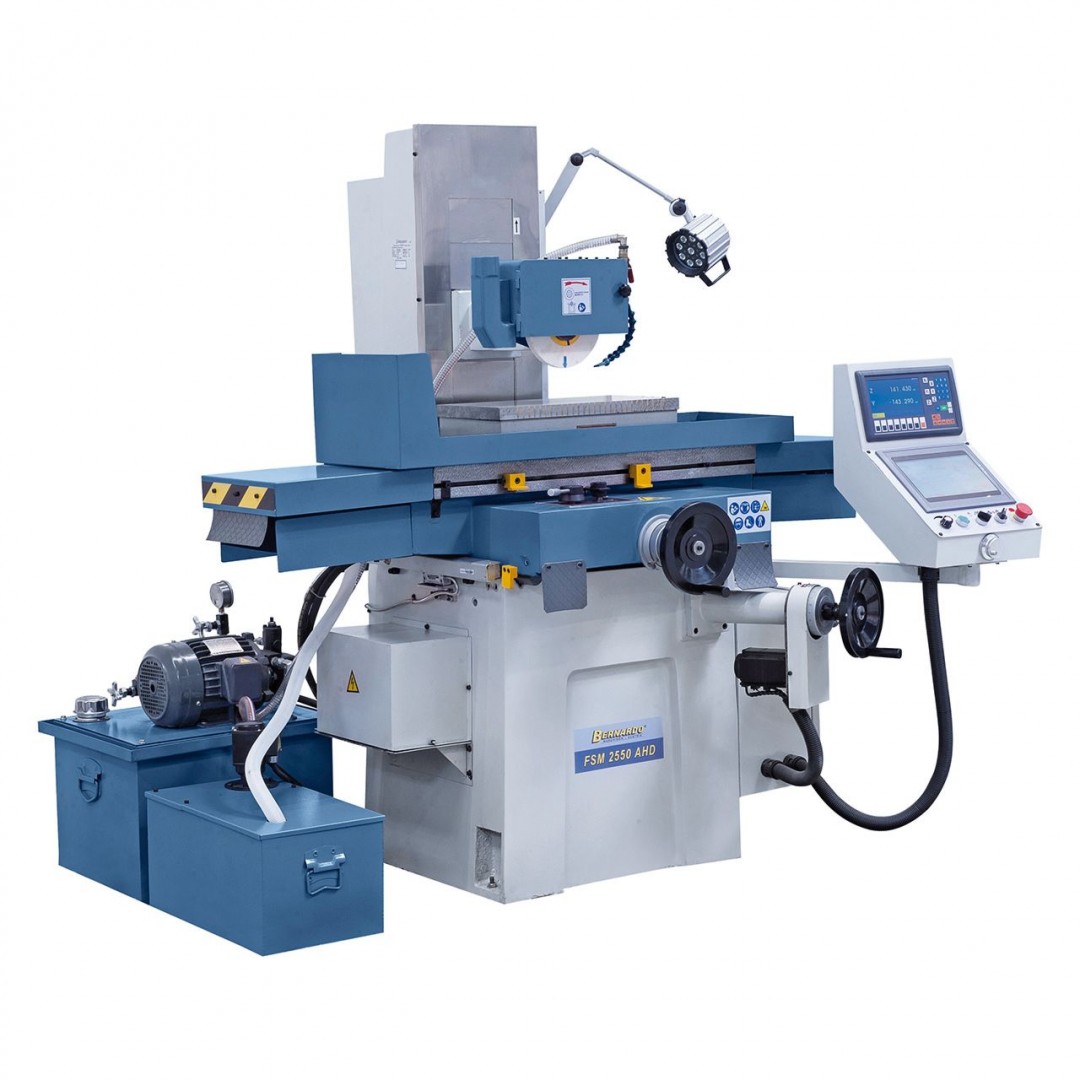

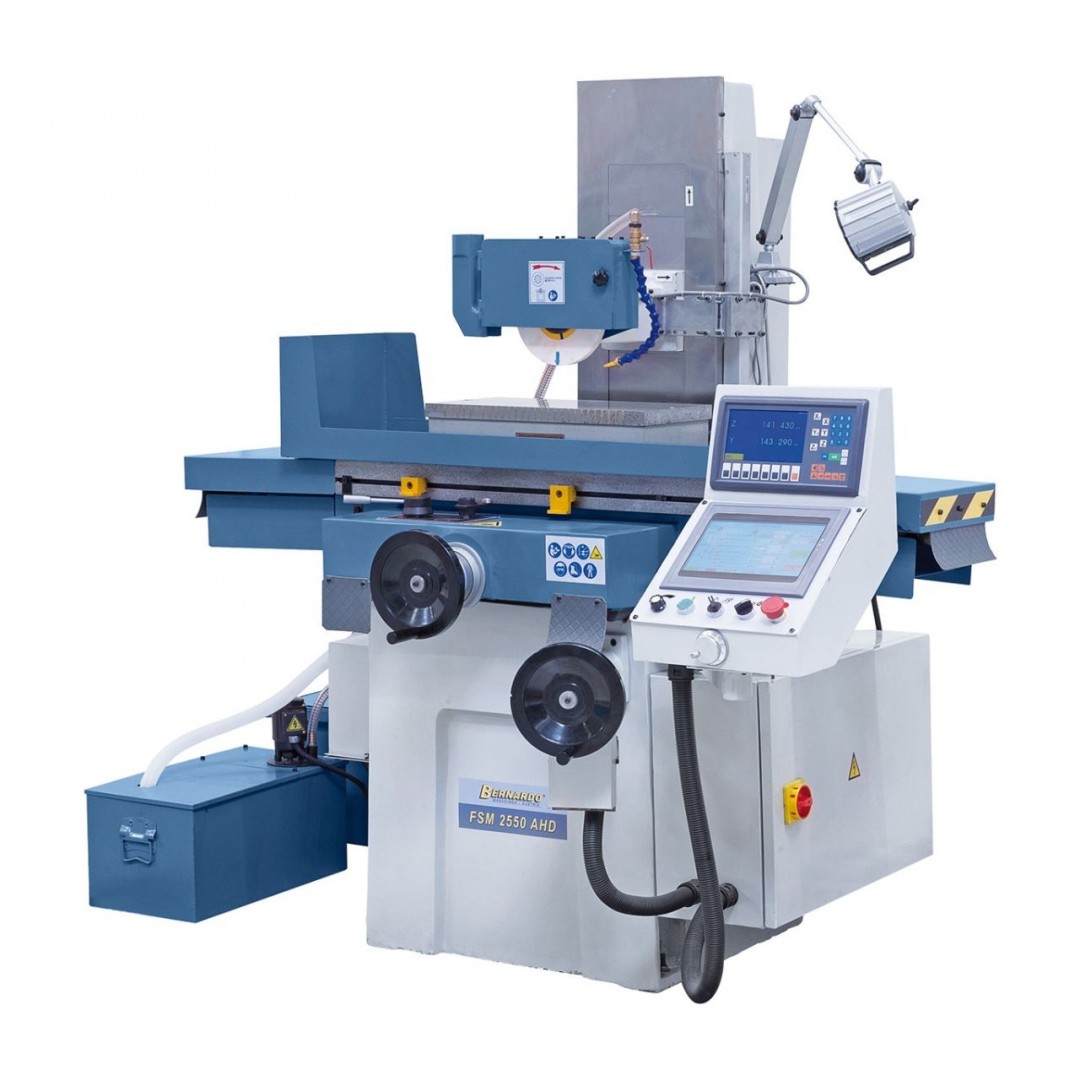

FSM 2550 AHD síkköszörű
FSM 2550 AHD síkköszörű
FSM 2550 AHD síkköszörű
FSM 2550 AHD síkköszörű
FSM 2550 AHD síkköszörű
Vissza

Síkköszörűk

Az FSM-AHD sorozat szilárd felépítésű felületi csiszológépei alapfelszereltségként automatikus függőleges előtolással vannak ellátva. A széles körű alapfelszereltségnek, például a számítógéppel vezérelt függőleges előtolásnak, a mágneses lemezzel ellátott mágneslemeznek, az érintőképernyővel történő vezérlésnek és az elektronikus kézi keréknek köszönhetően ezek a modellek optimális szolgáltatási csomagot kínálnak a felhasználónak.

Cikkszám:
05-1406

Egyedi árajánlatért hívjon, vagy írjon!

Asztali befogófelület
250 x 520 mm
T-horony mennyiség / szélesség
1/14 mm
Elektromágneses befogólemez
250 x 500 mm
Max. eljárási táv, hosszanti
560 mm
Max. eljárási táv, kereszt
260 mm
Orsóközép / asztal max. távolság
450 mm
Max. munkadarabsúly*
150 kg

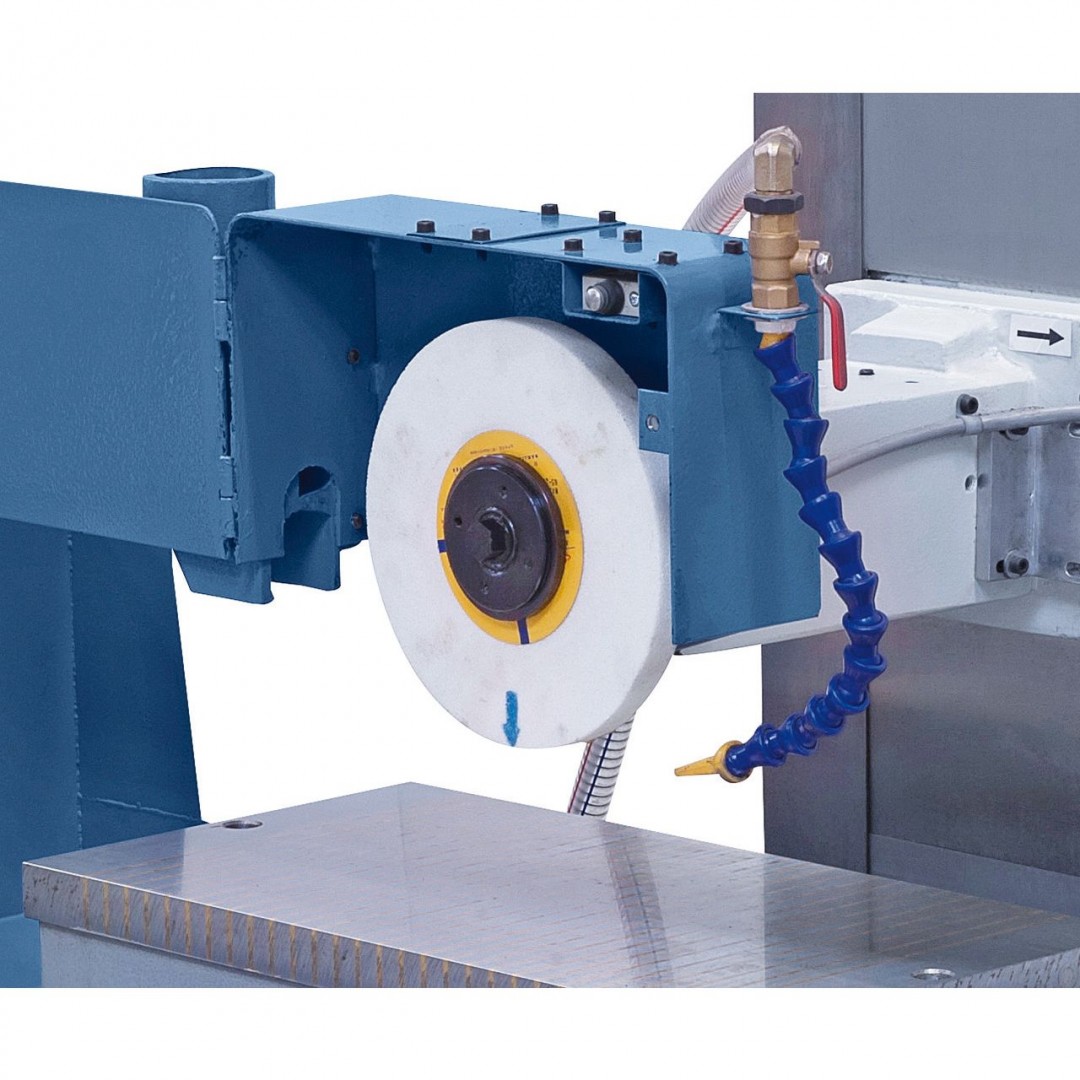

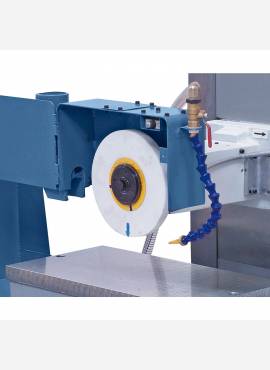

Köszörűtárcsa
200 x 20 x 31,75 mm
Asztali sebesség, hidraulikus
2 - 18 m / perc
Kereszt beállítás
Automatikus állítás, keresztirányú
0,5 - 10 mm / löket
Gyorsmenet, kereszt
990 mm / perc
Keresztirányú beállítás kézikerék-forgatással
4 mm / ford.
Skálabeosztás a kézikereken
0,02 mm
Függőleges beállítás
Automatikus állítás, függőleges
0,01 / 0,1 mm
Gyorsmenet, függőleges
360 mm / perc
Beállítás függőlegesen kézikerék-forgatással
2 mm /perc
Skálabeosztás a kézikereken
0,01 mm
Köszörűorsó motor
1,5 kW
Orsófordulatszám
2850 ford./ perc
Hidraulikus szivattyúmotor
1,5 kW
Függőleges előtoló motor
0,75 kW
Hosszúság
1700 mm
Mélység
1400 mm
Magasság
1750 mm
* mágneses befogólemezzel

Tulajdonságok

  • Csekély Slip-Stick „Csúszik-Ragad-hatás“ a műanyaggal bevont ellenvezetők által x- és y-tengelyen
  • Asztal hosszanti-vezetés V-sík, asztali keresztvezetés dupla-V
  • Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
  • Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
  • Digitális vezérlésű automatikus függőleges előretolás szervomotorral
  • A minőségi hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is
  • Beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után
  • Beállítható asztal-hosszanti és keresztmozgás végütközők segítségével



Szállítási terjedelem

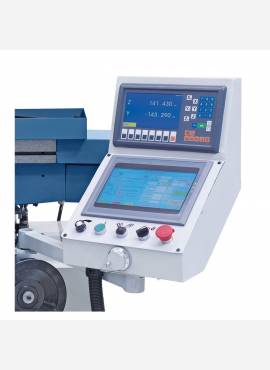

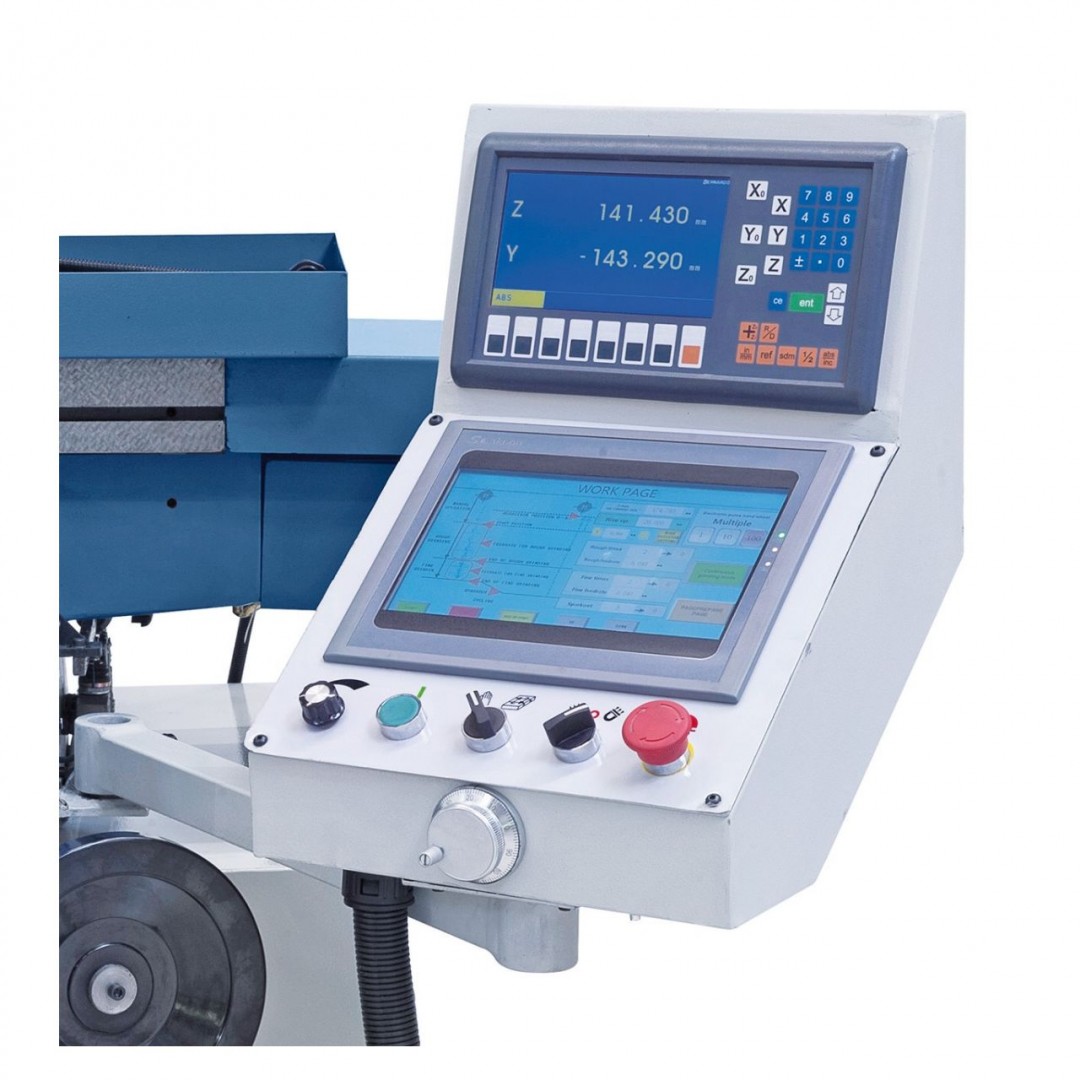

  • 2-tengelyes-helyzetmutató ES-12 H LCD kijelzővel
  • Vezérlés érintéssel
  • Elektronikus kézi kerék
  • Köszörűtárcsa
  • Tárcsakarima
  • LED géplámpa
  • Mágneses befogólemez
  • Kiegyenlítő stand
  • Kiegyenlítő tengely
  • Védőburkolatok
  • Lemágnesező berendezés
  • Hűtőanyag berendezés
  • Csiszológyémánt
  • Gépsaru
  • Központi kenés
  • Hidraulikus olaj-hűtés
  • Alkalmazási szerszám





Szállítható külön tartozék:

  • Karima az FSM 2040 / FSM 2550 / FSM 2550 AHD -hez (Nr: 05-1415)
  • Hűtőanyag berendezés elszívóval és mágnes szeparátorral FMS sorozathoz (Nr: 05-1418)
  • Precíziós köszörű- és kontrollsatu QKG 125 (Nr: 28-6003)
  • Precíziós köszörű- és kontrollsatu QGG 50 (Nr: 28-6005)
  • Precíziós köszörű- és kontrollsatu QGG 100 (Nr:28-6007)
  • Szinusz satu QKJ 100 (Nr: 28-6012)
  • Szinusz satu QGJ 73 (Nr: 28-6016)
  • Kétdimenziós precíziós bilincs (Nr: 28-6035)
  • Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
