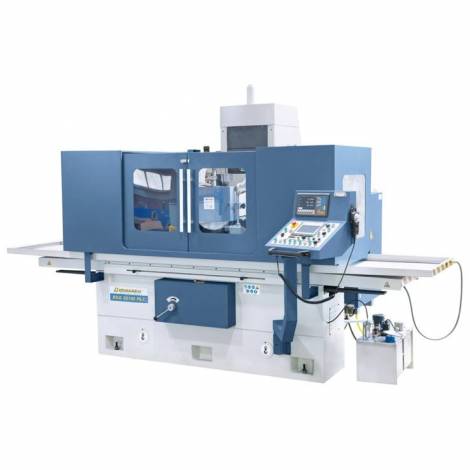

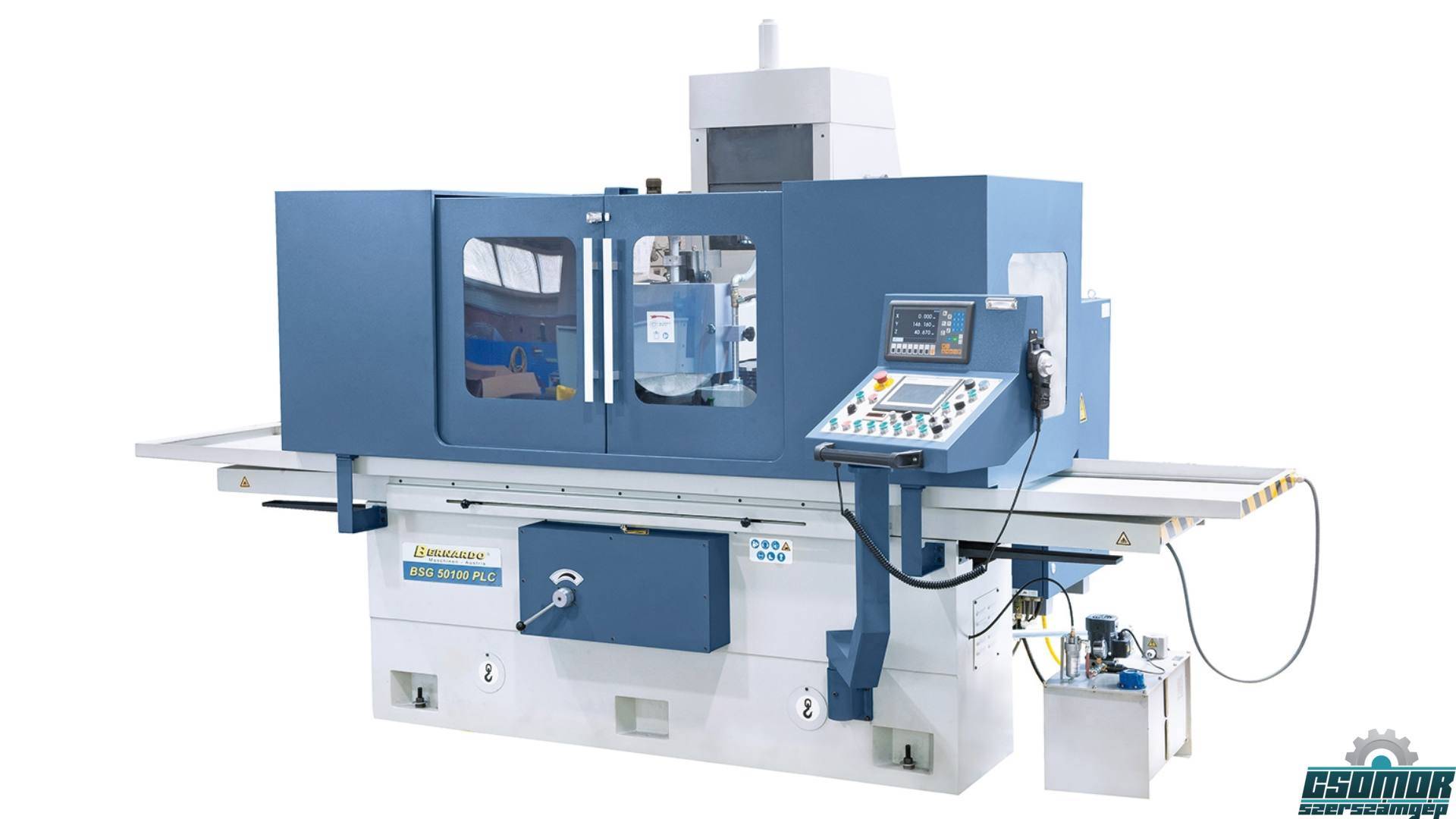

BSG 50100 PLC síkköszörű
BSG 50100 PLC síkköszörű
BSG 50100 PLC síkköszörű
BSG 50100 PLC síkköszörű
Vissza

Síkköszörűk

Ezek a modellek max. 700 kg-os munkadarabok és max. 1150 x 560 mm köszörűfelület megmunkálására alkalmas. Az átfogó szériafelszerelés, mint pl.: számítógép-vezérelt függőleges beállítás, párhuzamos lehúzóberendezés mikrométer-állítással, mágneses lemez lemágnesező berendezéssel, valamint a 2-tengelyes-digitális mutató által ez a modell optimális teljesítménycsomagot kínál a felhasználók számára.

Cikkszám:
05-1450XL
Gyártó:
BERNARDO

Egyedi árajánlatért hívjon, vagy írjon!

Asztali befogófelület
500 x 1100 mm
T-horony mennyiség / szélesség
3 / 18 mm
Elektro-mágneses befogólemez
500 x 1000 mm
Max. eljárási táv, hosszanti
1150 mm
Max. eljárási táv, kereszt
560 mm
Orsóközép / asztal max. távolság
600 mm
Max. munkadarabsúly*
700 kg
Köszörűtárcsa
350 x 50 x 127 mm
Asztali sebesség, hidraulikus
5 - 25 m/perc
Automatikus állítás, keresztirányú
0 - 30 mm/löket
Gyorsmenet, keresztirányú
0 - 600 mm/perc
Automatikus állítás, függőleges
0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04 mm
Gyorsmenet, függőleges
0 - 300 mm/perc
Köszörűorsó motor
7,5 kW
Orsó fordulatszám
1440 ford./perc
Hidraulikus szivattyúmotor
3,0 kW
Bekötési összérték
13,2 kW
Hosszúság
3880 mm
Mélység
2150 mm
Magasság
2420 mm
Kb. súly
5500 kg
Gyártó
BERNARDO

Tulajdonságok

  • Edzett és csiszolt, hosszanti és keresztirányú asztali vezetőpályák, Turcite-B bevont ellenvezetők a magas kopásállóság és a csekély súrlódás érdekében
  • Asztal-hosszanti, ill. keresztirányú vezetés V-síkvezető által
  • Számítógép-vezérelt beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után kimeneti állásba
  • Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
  • Feszültségmentes, kiizzított gépalaptest nagy pontosságot biztosít
  • Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
  • Beállítható asztali hossz- és keresztmozgás végütközők segítségével
  • Az értékes hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is

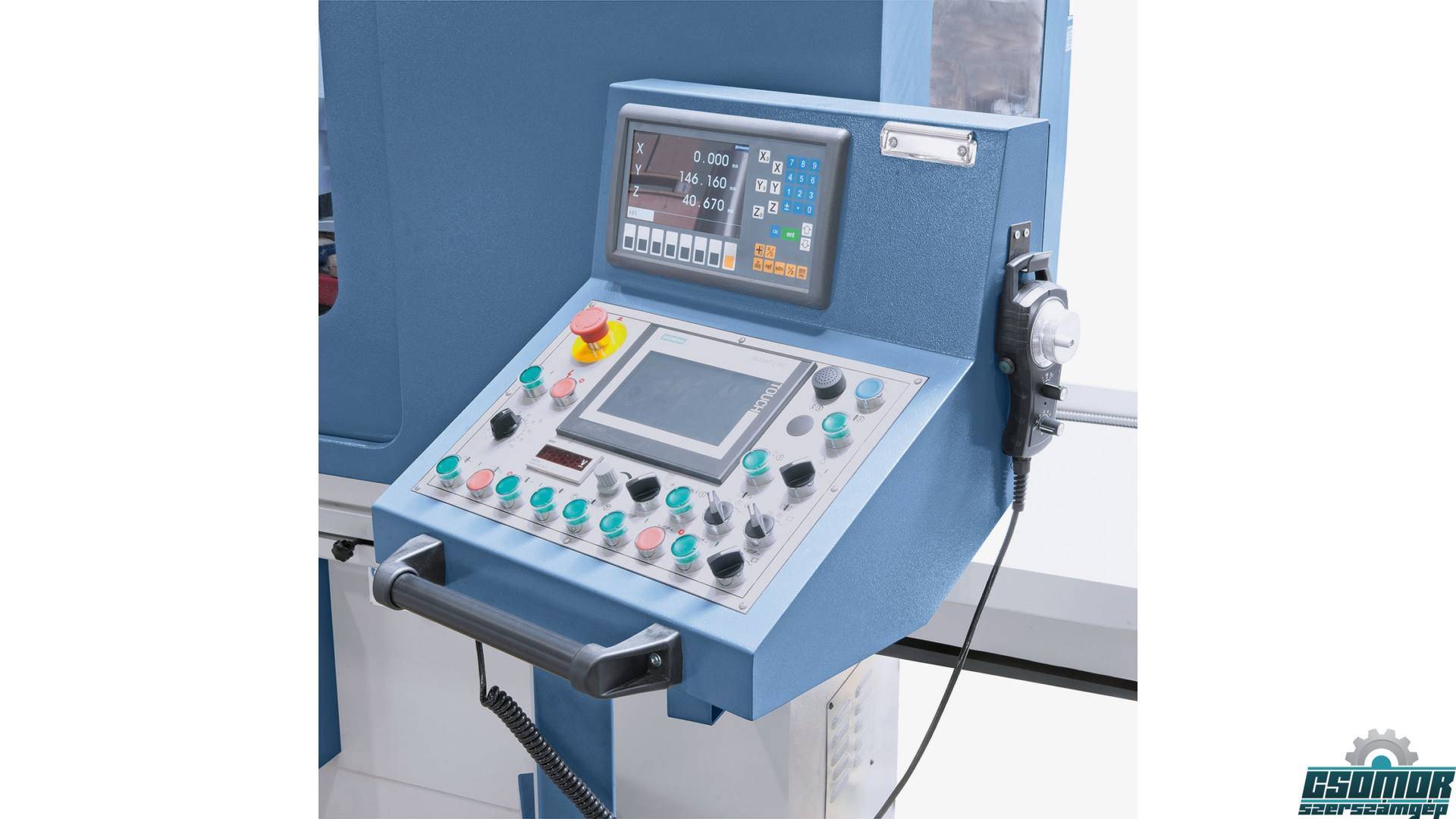

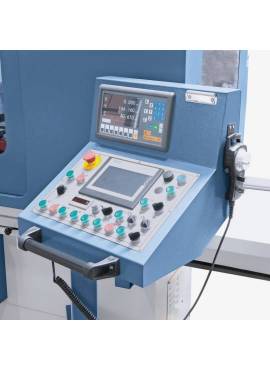

  • Siemens PLC-vezérléssel az egyszerű köszörülési ciklusok érintőképernyőn történő beprogramozásához

Szállítási terjedelem

  • 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el
  • Siemens SMART-Paneel IE V3 érintésvezérléssel
  • Elektronikus kézikerék

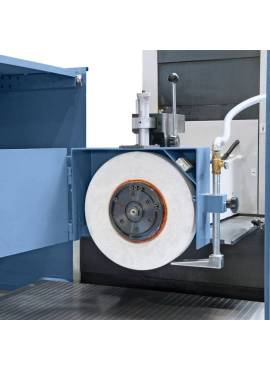

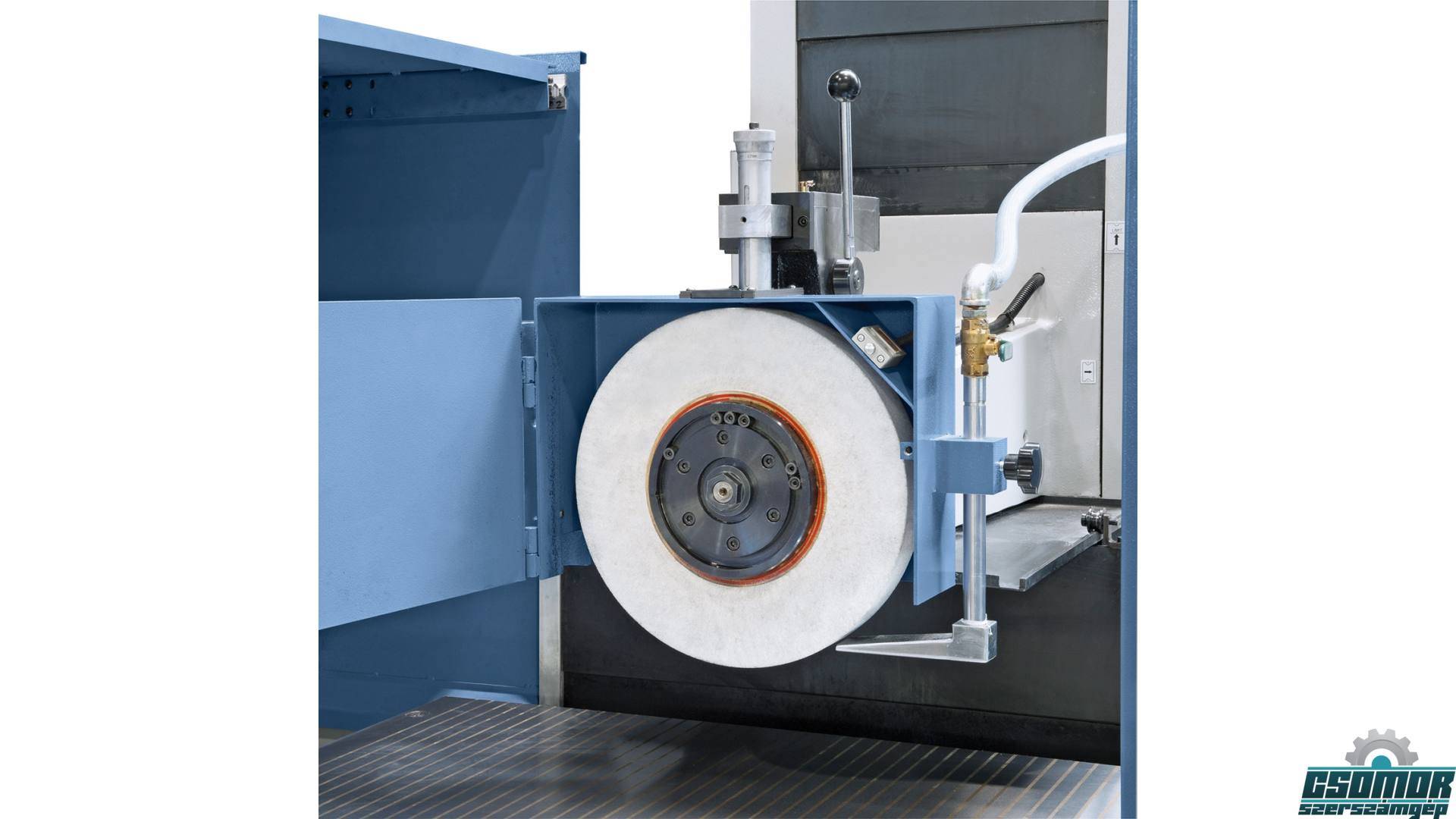

  • Köszörűtárcsa
  • Tárcsakarima
  • LED-géplámpa
  • Mágneses befogólemez
  • Kiegyenlítő stand
  • Kiegyenlítő tengely
  • Védőburkolatok
  • Párhuzamos lehúzó-berendezés
  • Lemágnesező berendezés

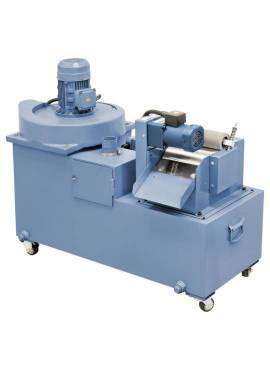

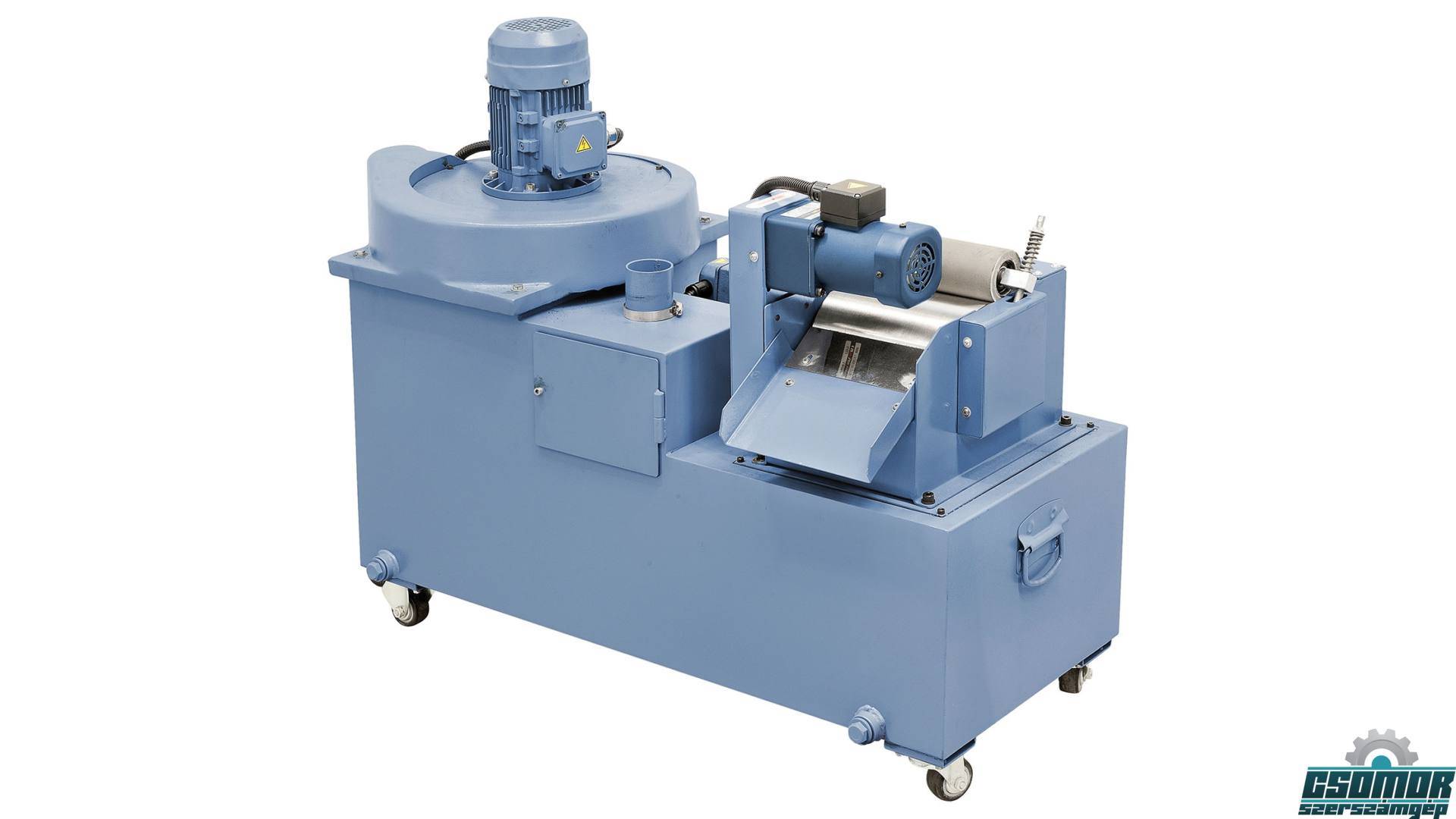

  • Hűtőanyag berendezés
  • Csiszológyémánt
  • Gépsaru
  • Központi kenés
  • Hidraulik.olaj-hűtés
  • Alkalmazási szerszám
