BSG 4080 PLC síkköszörű
BSG 4080 PLC síkköszörű
BSG 4080 PLC síkköszörű
BSG 4080 PLC síkköszörű
BSG 4080 PLC síkköszörű
Vissza

Síkköszörűk

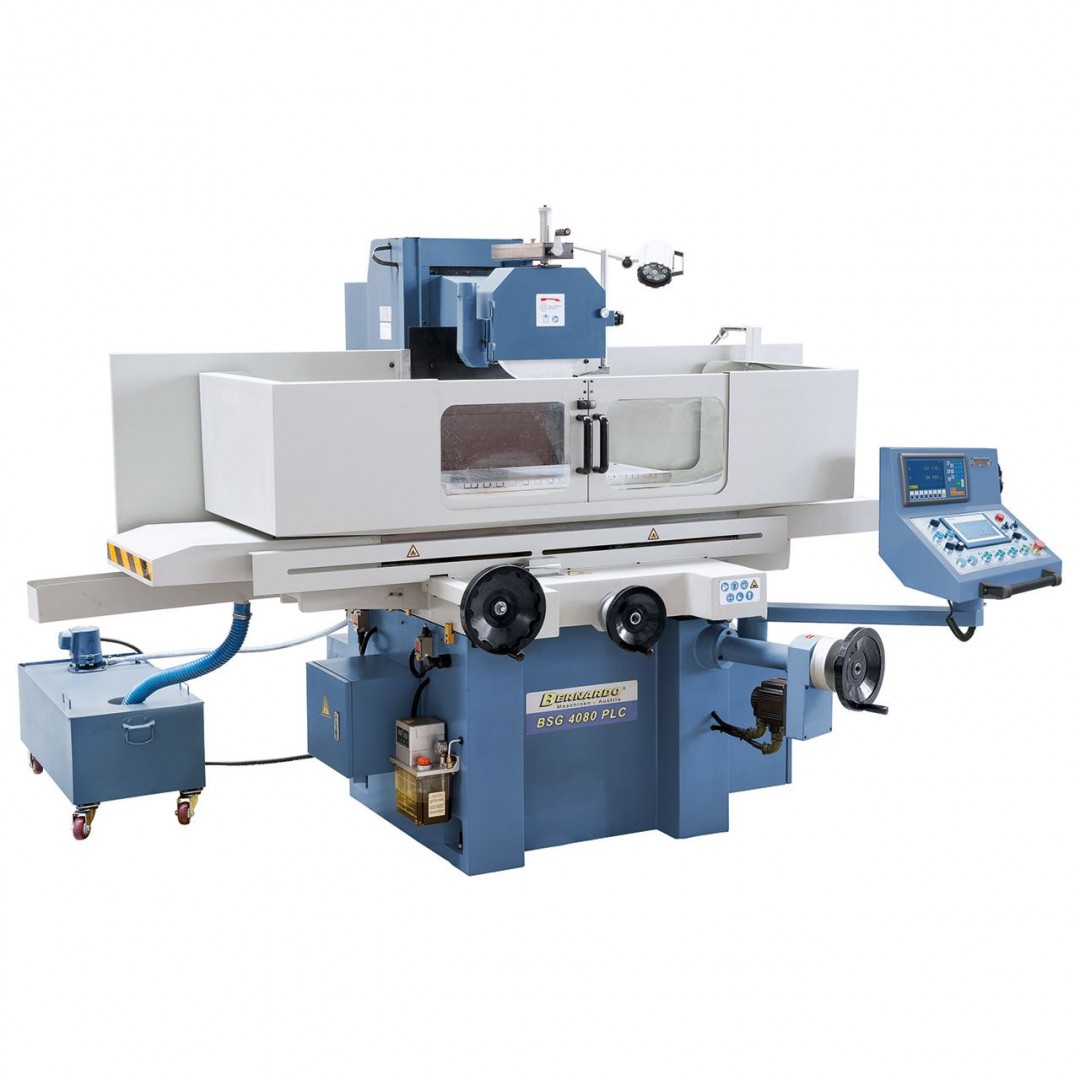

A BSG 4080 PLC modellek max. 500 kg-os munkadarabok és max. 900 x 450 mm köszörűfelület megmunkálására alkalmasak. Az átfogó szériafelszerelés, mint pl.: számító- gépvezérelt függőleges beállítás, párhuzamos lehúzó- berendezés mikrométer-állítással, mágneses lemez lemágnesező berendezéssel, valamint a 2-tengelyes- digitális mutató által ezek a modellek optimális teljesítménycsomagot kínálnak a felhasználók számára.

Cikkszám:
05-1448B

Egyedi árajánlatért hívjon, vagy írjon!

Asztali befogófelület
405 x 1020 mm
T-horony mennyiség / szélesség
3/14 mm
Elektromágneses befogólemez
400 x 1000 mm
Max. eljárási táv, hosszanti
1130 mm
Max. eljárási táv, kereszt
450 mm
Orsóközép / asztal max. távolság
580 mm
Max. munkadarab súly
600 kg
Köszörűtárcsa
350 x 40 x 127 mm
Asztali sebesség, hidraulikus
5 - 25 m/perc
Vízszintes beállítás
Automatikus állítás, keresztirányú
0,5 - 8 mm / löket
Gyorsmenet, kereszt
990 mm/perc
Keresztirányú beállítás kézikerék-forgatással
5 mm/ford.
Skálabeosztás a kézikereken
0,02 mm
Függőleges beállítás
Automatikus állítás, függőleges
0,005 / 0,01 / 0,020,03 / 0,04 / 0,05 mm0,005 / 0,01 / 0,020,03 / 0,04 / 0,05 mm
Gyorsmenet, függőleges
480 mm/perc
Beállítás függőlegesen kézikerék-forgatással
2 mm/ford.
Skálabeosztás a kézikereken
0,005 mm
Köszörűorsó motor
4,0 kW
Orsófordulatszám
1450 ford./perc
Hidraulikus szivattyúmotor
2,2 kW
Függőleges előtoló motor
0,5 kW
Hosszúság
3100 mm
Mélység
2200 mm
Magasság
1900 mm
Súly kb
3700 kg
* mágneses befogólemezzel

Tulajdonságok

  • Különálló hidraulikus egység hőcserélővel, elkerüli a vibrálást és a termikus terhelést
  • Edzett és csiszolt, hosszanti és keresztirányú asztali vezetőpályák, Turcite-B bevont ellenvezetők a magas kopásállóság és a csekély súrlódás érdekében
  • Asztal-hosszanti vezetés V-sík, asztali keresztvezetés dupla-V
  • Számítógép vezérelt beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után kimeneti állásba
  • Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
  • Feszültségmentes, kiizzított gépalaptest nagy pontosságot biztosít
  • Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
  • Digitális vezérlésű automatikus függőleges előretolás szervomotorral
  • Beállítható asztali hossz- és keresztmozgás végütközők segítségével
  • A kiváló minőségű hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is

Szállítási terjedelem

  • 2-tengelyes-helyzetmutató ES-12 H LCD kijelzővel

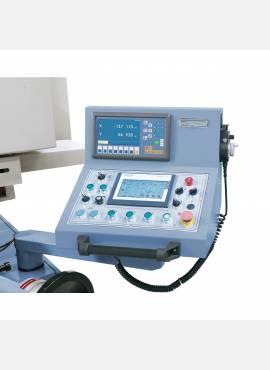

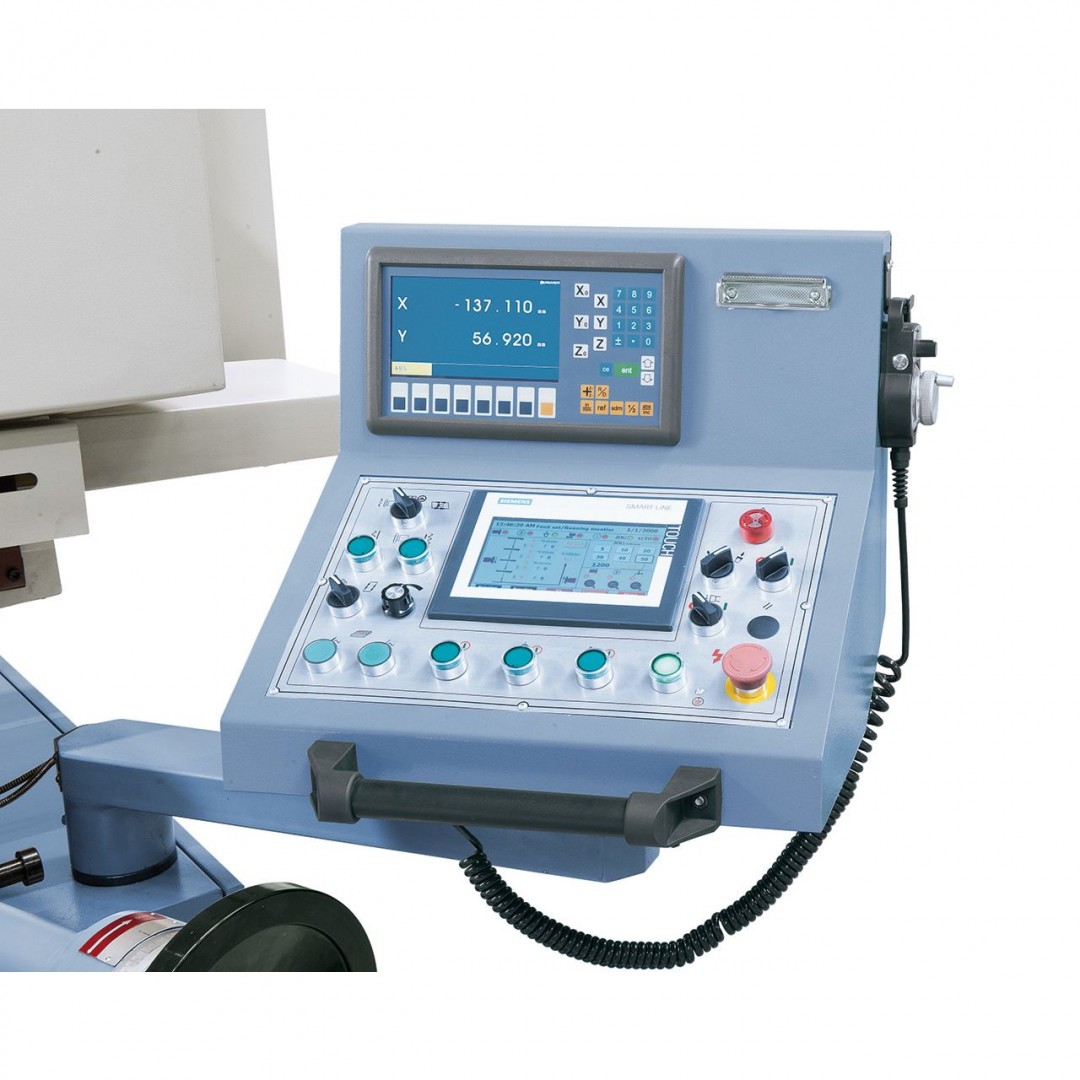

  • Siemens SMART-Paneel IE V3 érintésvezérléssel

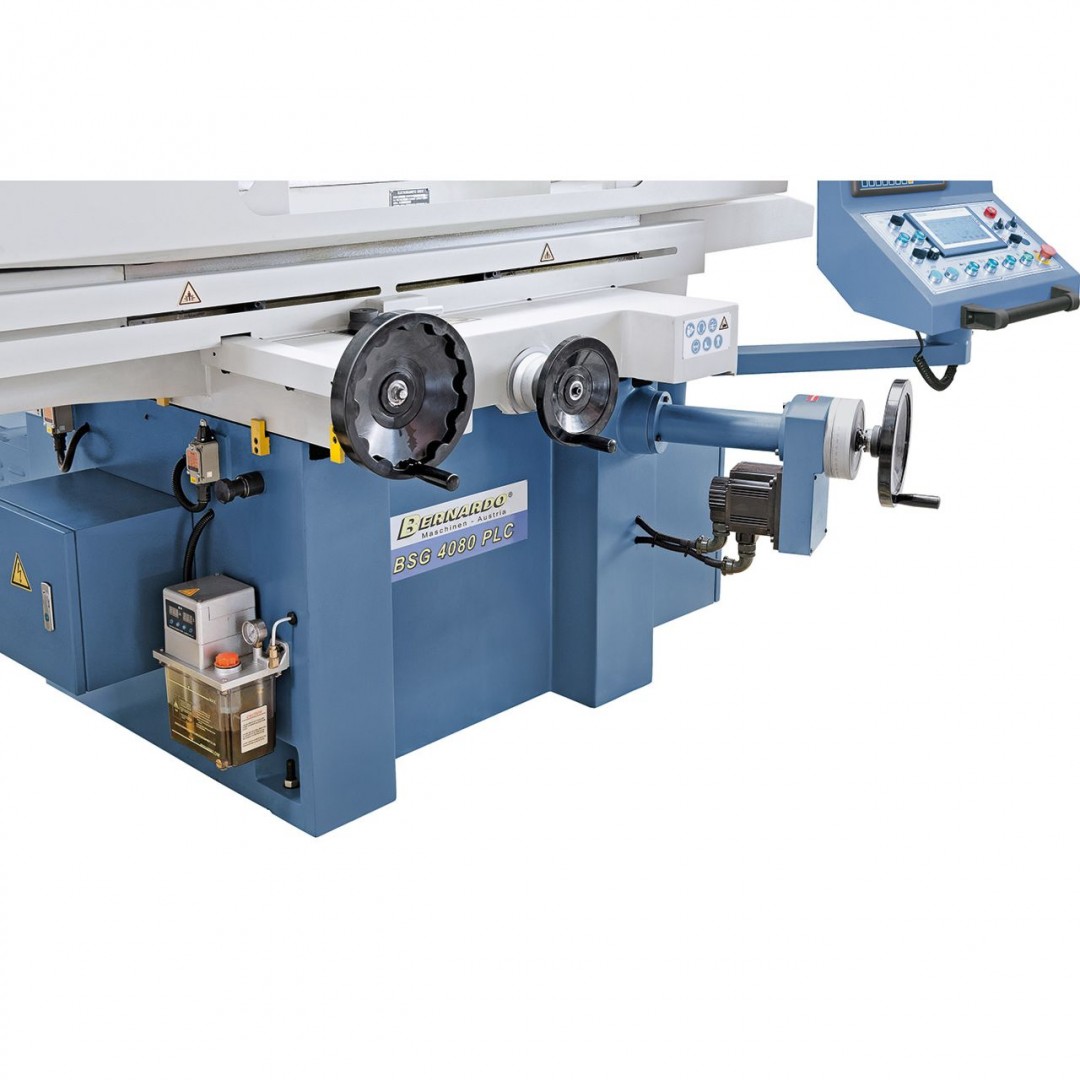

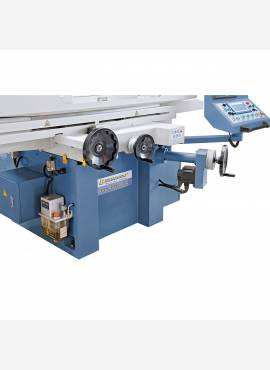

  • Elektronikus kézi kerék
  • Köszörűtárcsa
  • Tárcsakarima
  • LED munkalámpa
  • Mágneses befogólemez
  • Kiegyenlítő stand
  • Védőburkolat
  • Kiegyenlítő tengely
  • Alkalmazási szerszám
  • Lemágnesező berendezés
  • Hűtőanyag berendezés
  • Csiszológyémánt
  • Gépsaru

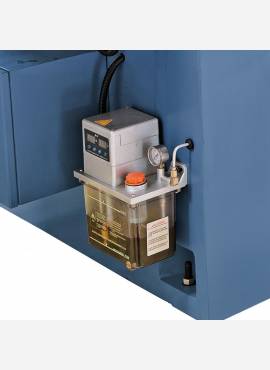

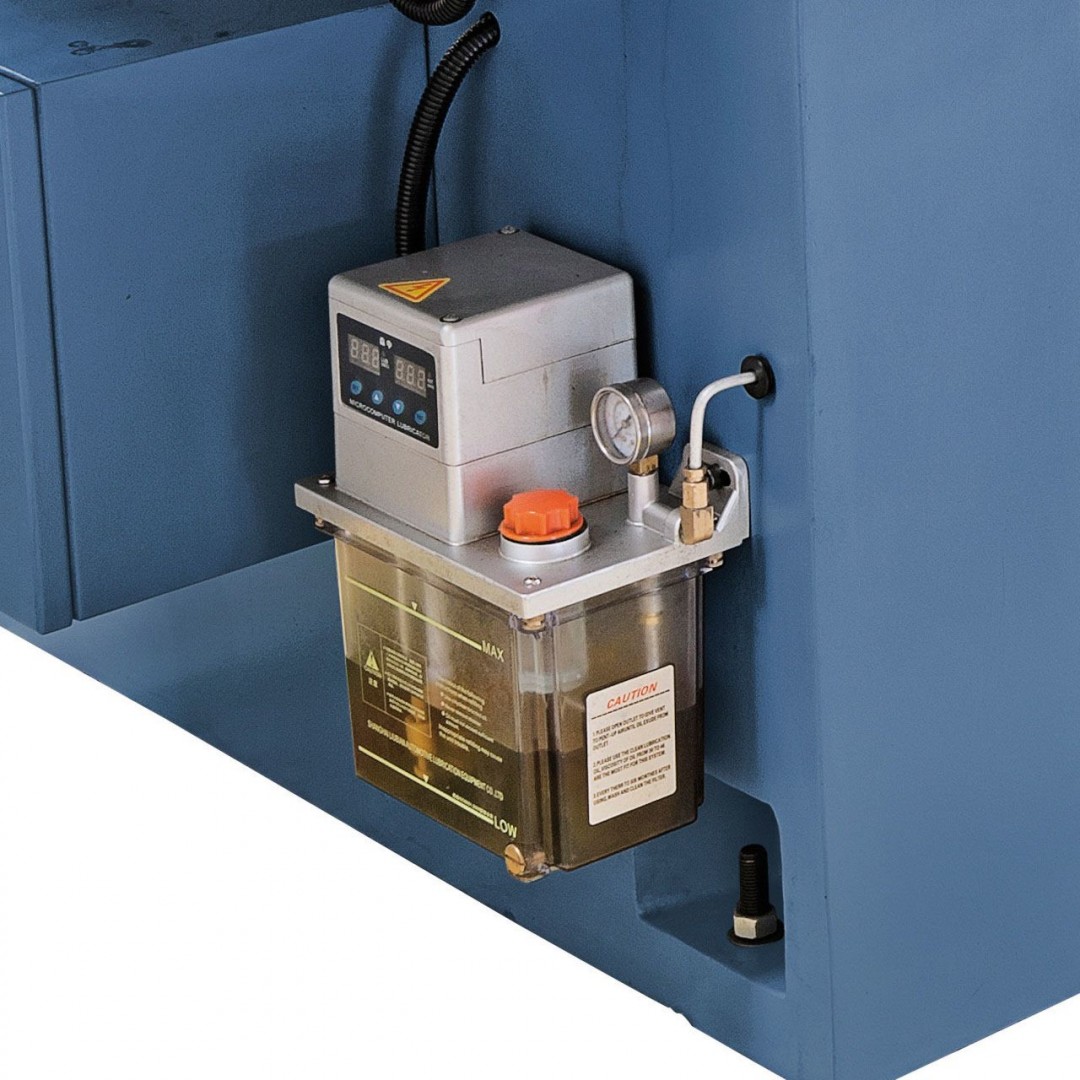

  • Központi kenés

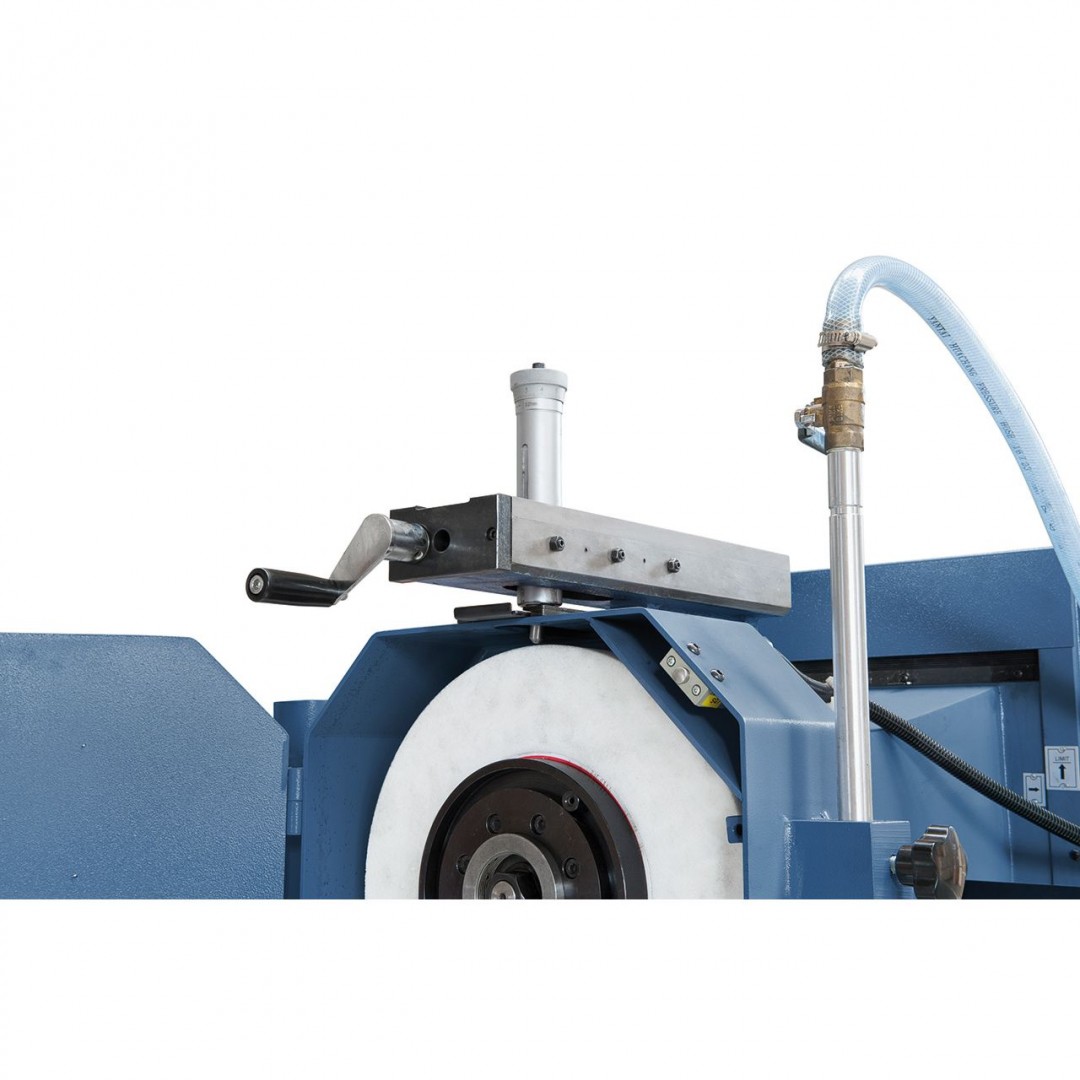

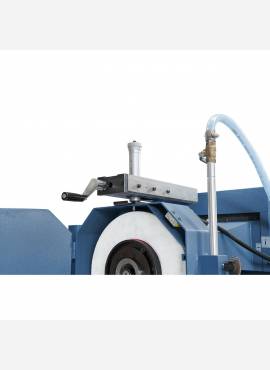

  • Párhuzamos lehúzó



Szállítható külön tartozék

  • Tárcsakarima BSG 3060 / 4080 / 40100-hez (Nr: 05-1463)
  • Hűtőanyag berendezés elszívóval és mágnes szeparátorral BSG 2040 MC / BSG 40100 TDC-hez (Nr: 05-1465)
  • Hűtőanyag berendezés elszívóval és papírszűrővel BSG 2040 MC - BSG 40100 TDC-hez (Nr: 05-1467)
  • Hűtőanyag berendezés elszívóval, mágnes szeparátorral és papírszűrővel BSG 2040 MC - BSG 40100 TDC-hez (Nr: 05-1469)
  • Precíziós köszörű- és kontrollsatu QGG 73 (Nr: 28-6006)
  • Szinusz satu QKJ 100 (Nr: 28-6012)
  • Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
