APOLLO 1000 x 1500 esztergagép
APOLLO 1000 x 1500 esztergagép
APOLLO 1000 x 1500 esztergagép
APOLLO 1000 x 1500 esztergagép
APOLLO 1000 x 1500 esztergagép
Vissza

Nehéz esztergák

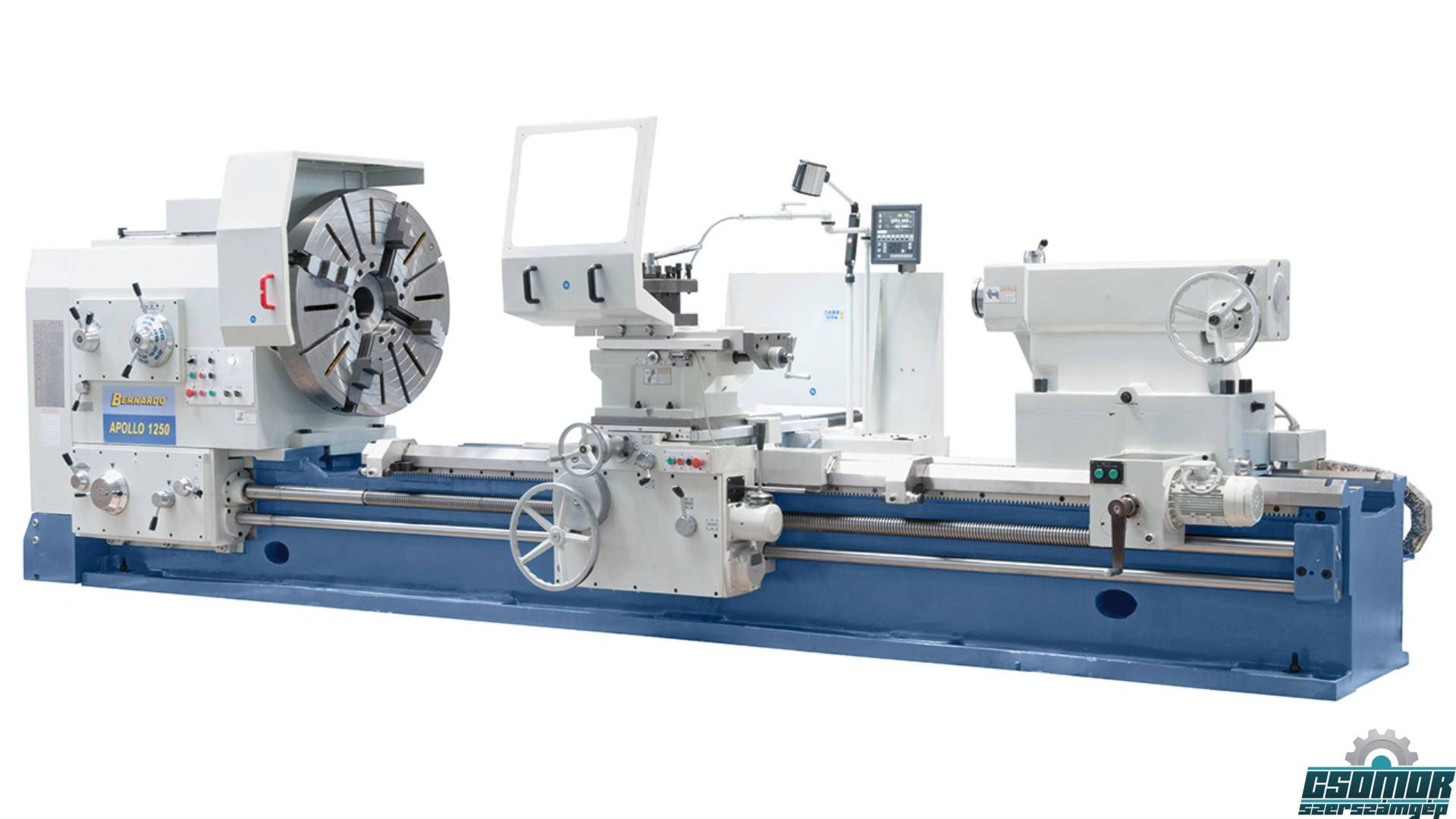

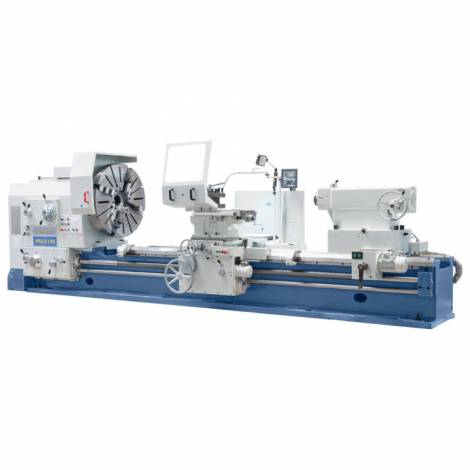

Az APOLLO 1000x1500 nagy teljesítményű esztergagép nehéz munkadarabok megmunkálására lett kifejlesztve.

Cikkszám:
03-1371XL
Gyártó:
BERNARDO

Egyedi árajánlatért hívjon, vagy írjon!

Csúcstávolság
1500 mm
a gépágy felett
1000 mm
a tartóelem felett
650 mm
x-tengely
510 mm
z-tengely
1300 mm
z1-tengely
300 mm
Max. munkadarab súly
6000 kg
Gépágy szélesség
755 mm
Felső szán billentési tartománya
± 180°
Orsó-fordulatszámok (előre/hátra)
(24) 3,15 - 315 / (12) 5 - 400 ford./perc
Orsófurat
130 mm
Orsó felfogás
ISO A2-15
x-tengely| z-tengely | z1-tengely
0,064 - 12 mm/ford. |0,032 - 6 mm/ford. | 0,016 - 3 mm/ford.
x-tengely| z-tengely
1870 mm/perc | 3740 mm/perc
metrikus | átmérő mentén
(45) 1 - 120 mm | (42) 30 - 1/4 DP
Modul | whitworth
(46) 0,5 - 60 mm | (48) 0,5 - 60 GPZ

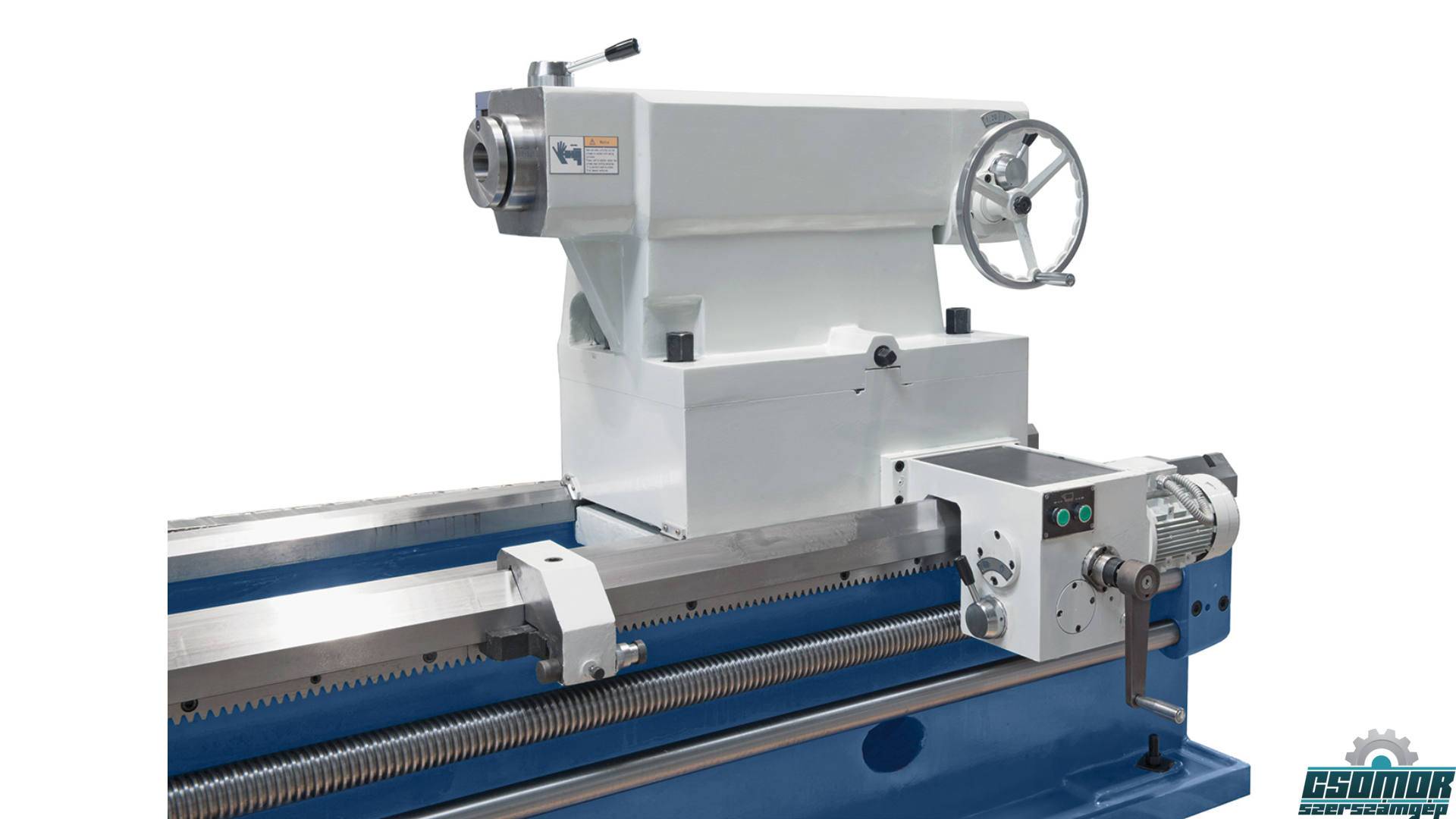

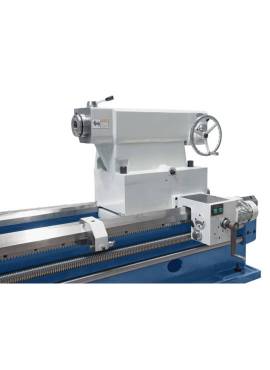

Szegnyereg kúp / Ø
metrikus 80 / 160 mm
Szegnyereg löket
300 mm
Szegnyereg keresztállítás
± 2,5 mm
Motor teljesítmény
22 kW
Hossz x szélesség
4,6 x 1,81 m
Magasság
1,79 m
Kb. súly
10.850 kg
Gyártó
BERNARDO

Tulajdonságok

  • A gépágy, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
  • A forgó mozgás (előre/hátra) átvitele hidraulikus tengelykapcsolóval ellátott hajtótengelyen történik
  • A túlméretezett vezetősínek indukciós edzéssel és csiszolással készültek
  • A nagy falvastagsággal és kompakt szerkezettel rendelkező öntöttvas orsóház merevséget és stabilitást biztosít

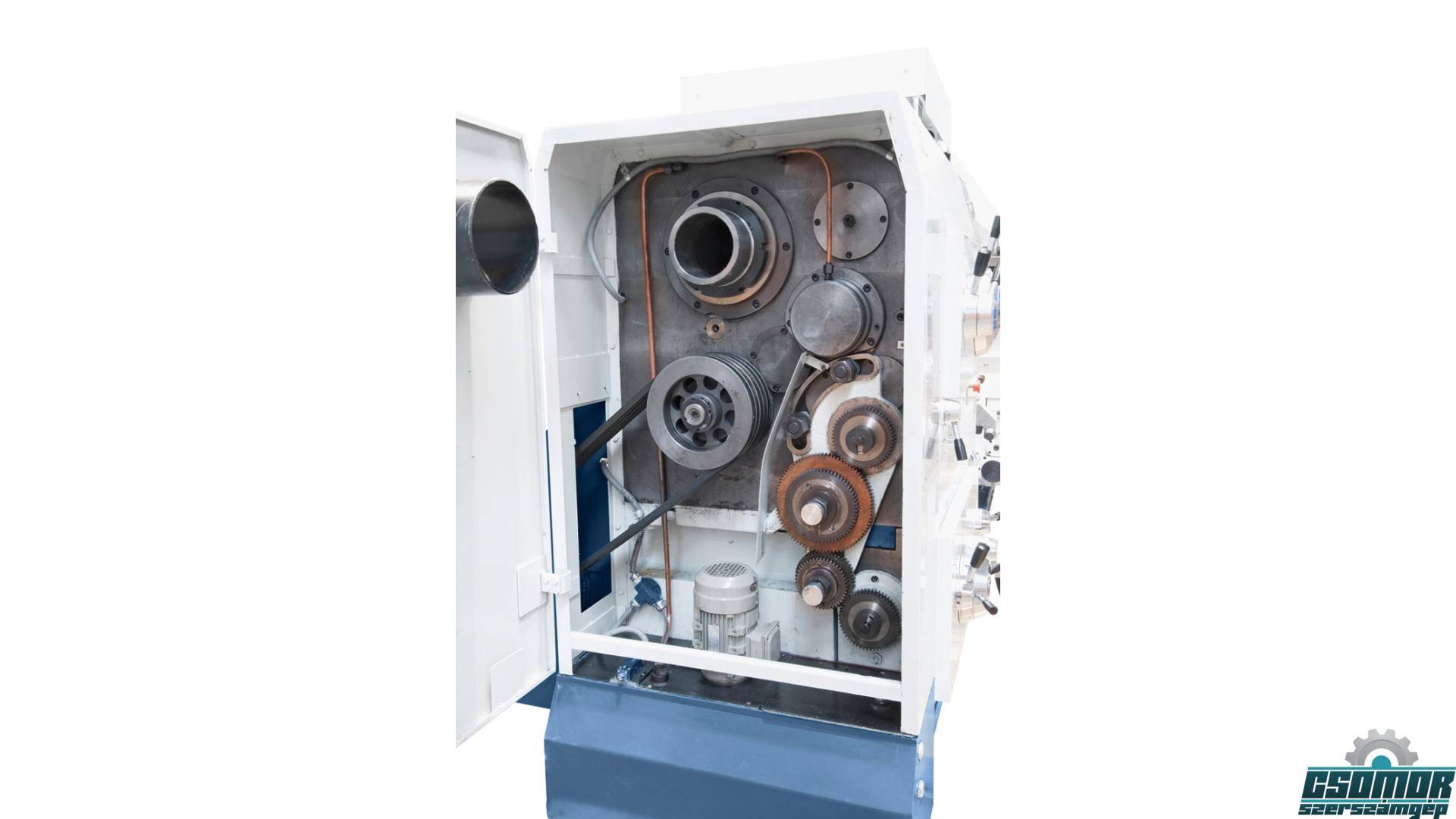

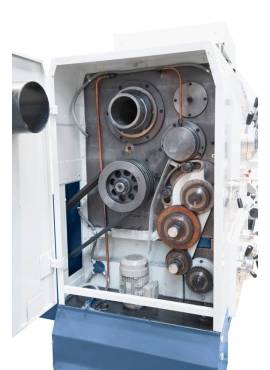

  • Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
  • A munkadarabok széles választékának megmunkálásához a gép fordulatszám tartománya 3,15 - 400 fordulat/perc, 36 sebességfokozatban
  • A főorsó lágy indítása a mechanikus, többlamellás tengelykapcsolónak köszönhető

Szállítási terjedelem

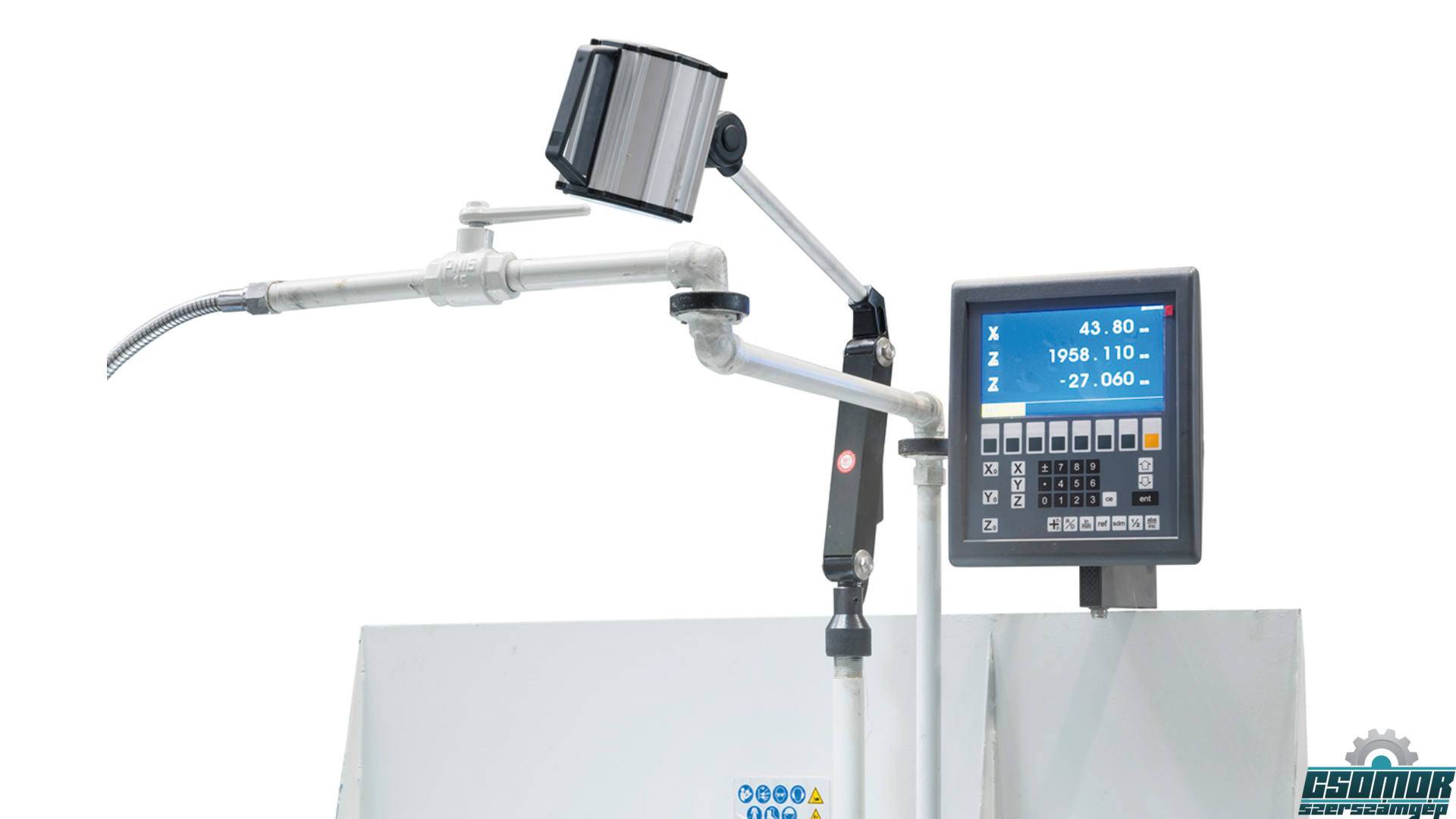

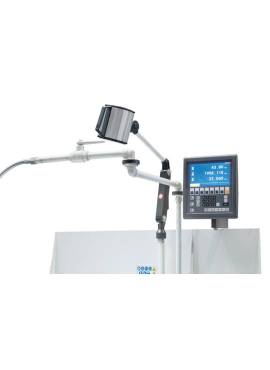

  • 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
  • Síktárcsa 1000 mm

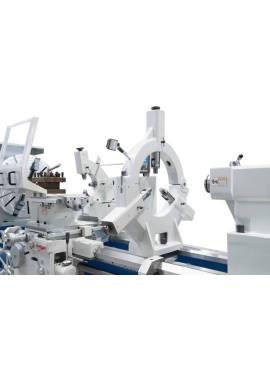

  • Rögzített lünetta - fogás diam. 50 - 470 mm
  • Együttfutó lünetta - fogás diam. 50 - 220 mm
  • Központozó csúcs
  • Központi kenés
  • Első töltőanyag Shell Tellus 46
  • Négyes-szerszámtartó
  • Védőberendezés a négyes-szerszámtartónál
  • Hűtőanyag-berendezés
  • LED- géplámpa
  • Szűkítő hüvely
  • Alapzatcsavarok
