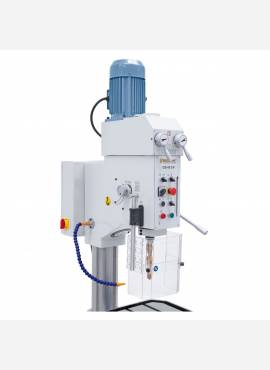

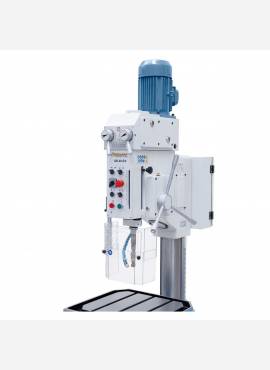

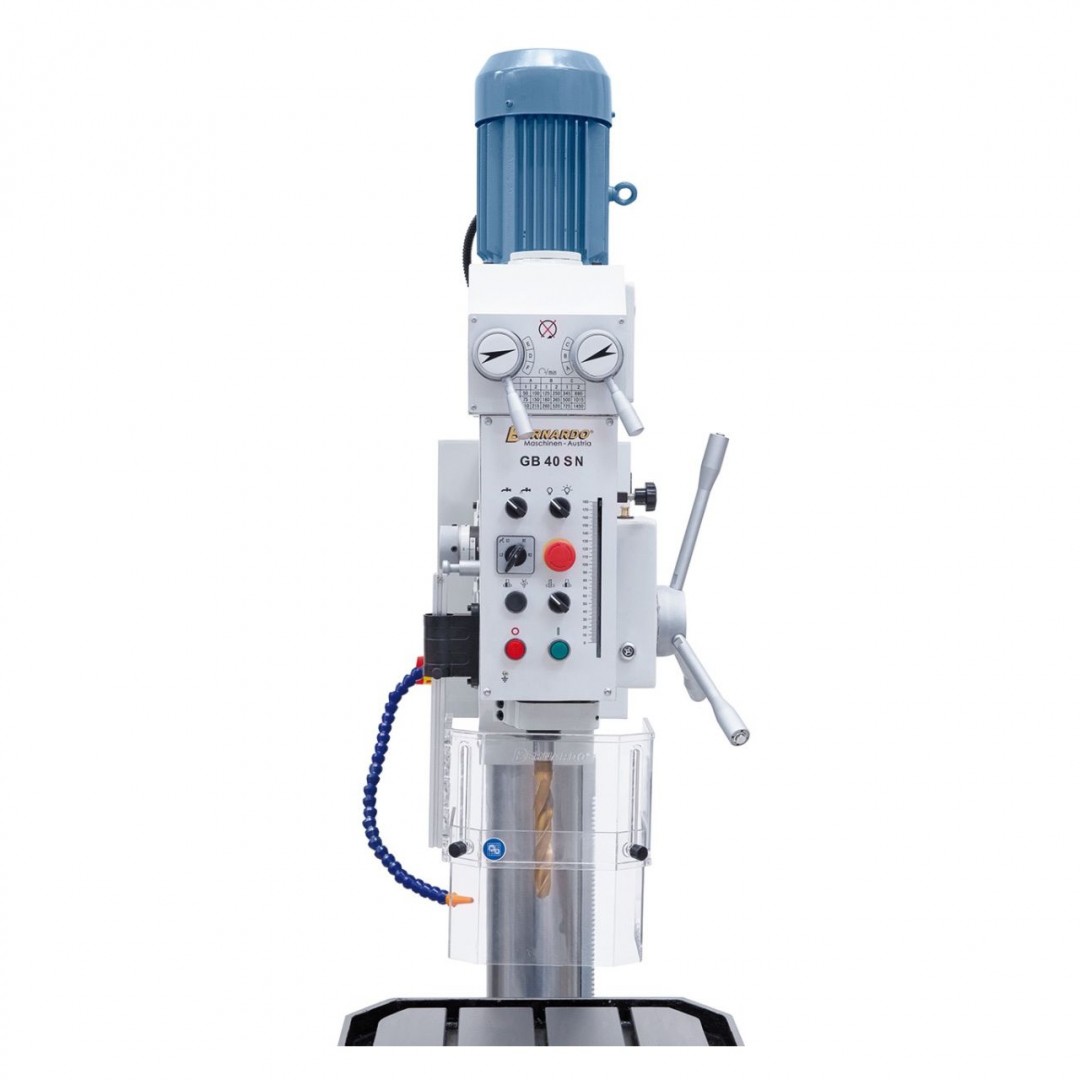

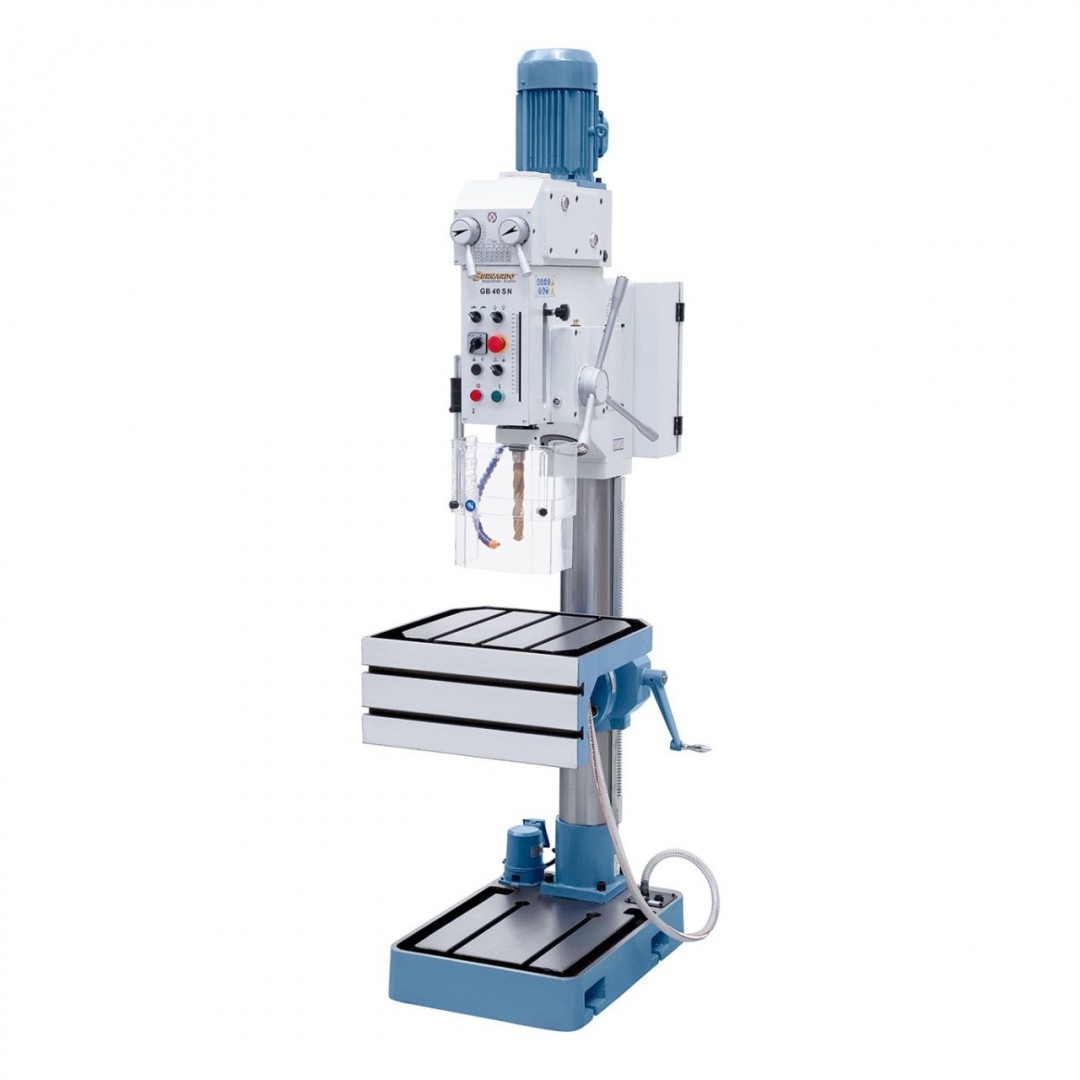

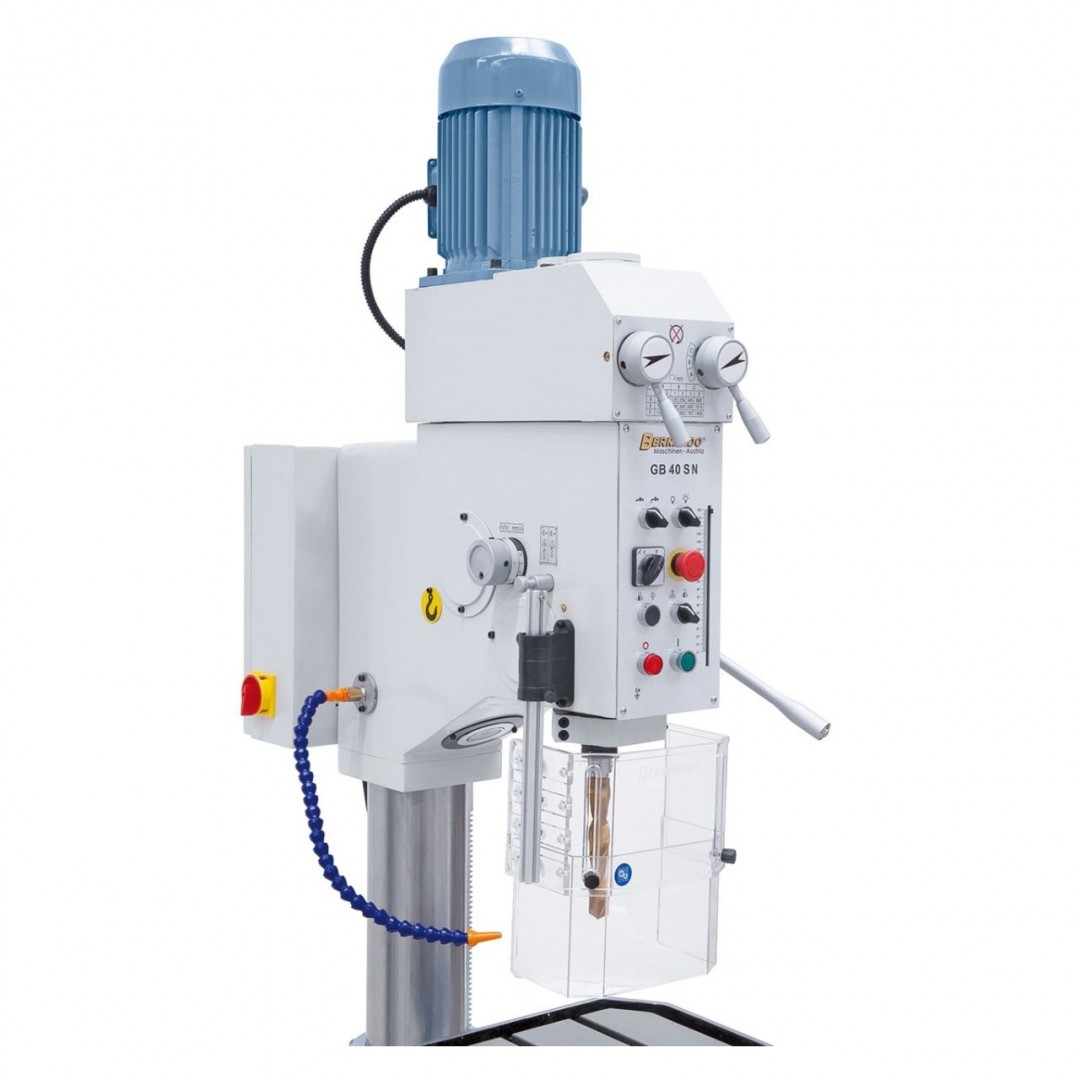

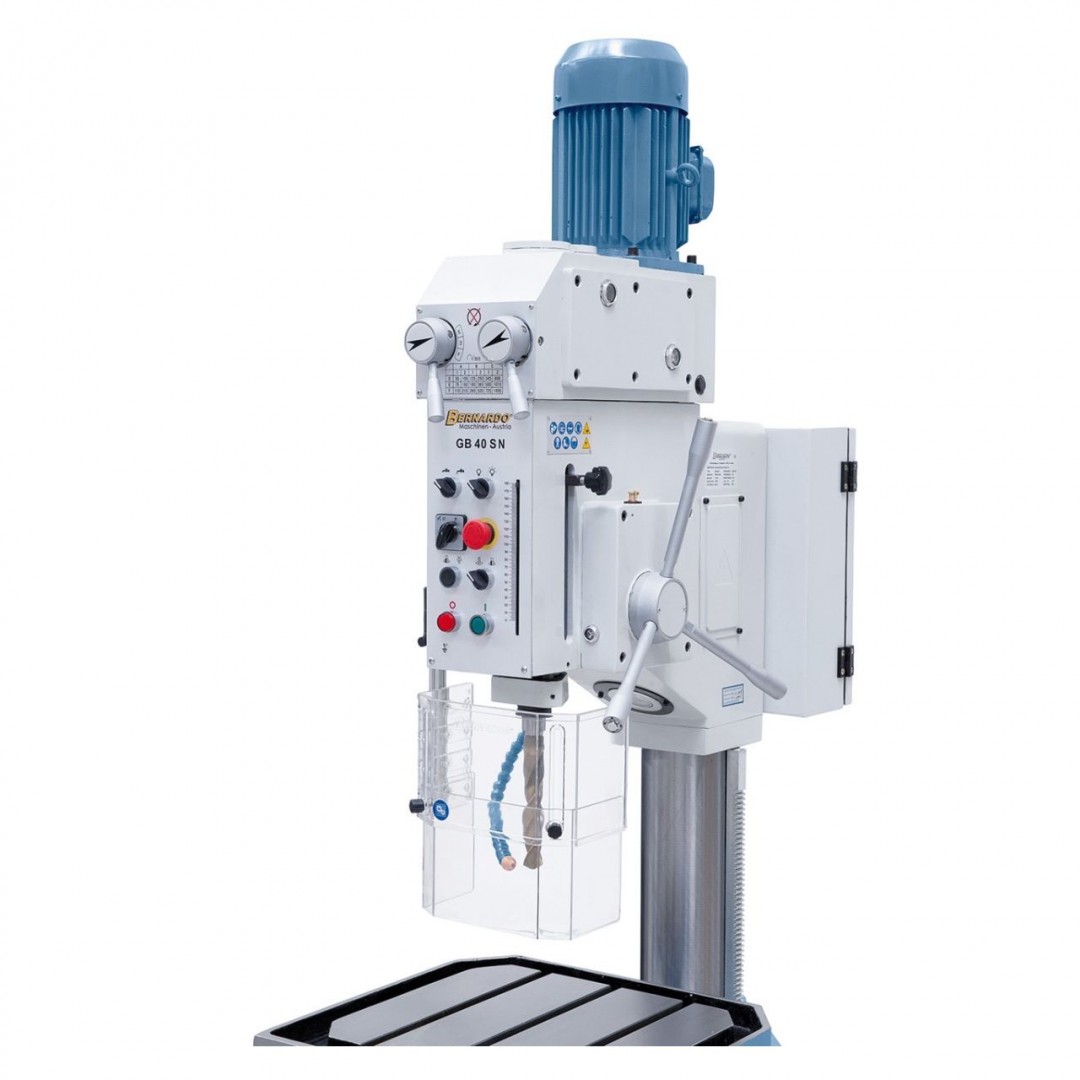

GB 40 SN hajtóműves fúrógép
GB 40 SN hajtóműves fúrógép
GB 40 SN hajtóműves fúrógép
GB 40 SN hajtóműves fúrógép
GB 40 SN hajtóműves fúrógép
Vissza

Hajtóműves fúrógépek

A hajtóműves-oszlopos fúrógép robusztus kivitelezése és nagy teljesítőképessége által szerelőüzemekben és ipari gyártásnál is alkalmazható. A sorozatszerű szögasztal sokoldalú befogási lehetőséget kínál, ami által a gép alkalmazási területe kibővül.

Cikkszám:
01-1293XL

Egyedi árajánlatért hívjon, vagy írjon!

Fúrási teljesítmény
40 mm
Max. menetvágás
M24
Fúrótokmány
1 – 16 mm / B 16
Morzekónusz
MK 4
Orsó fordulatszám
(18) 50 – 1450 ford./perc
Előretolási tartomány
0,1 / 0,2 mm/ford.
Hatósugár
345 mm
Orsó / asztal max. távolság
680 mm
Orsó - alaplemez távolság
1200 mm
Fúrási mélység
195 mm
Oszlop átmérő
140 mm
Asztal mérete / T-horony mérete
560 x 520 mm / 18 mm
Függőleges rögzítő felület / T-horony mérete
560 x 250 mm / 18 mm
Munkafelület-alaplemez
505 x 540 mm
Motor leadott teljesítménye S1 100%
0,85 KW / 1,5 KW
Motor felvett teljesítménye S6 40%
1,1 kW / 2,2 KW
Gép méretei (Sz x Mé x Ma)
560 x 930 x 2250 mm
Súly kb.
495 kg

Tulajdonságok

  • Sorozatszerűen automatikus orsó-előretolóval, menetvágó berendezéssel és munkalámpával
  • Nyugodt menet az edzett és csiszolt fogaskerekek által
  • Csiszolt alaplemez T-hornyokkal különösen nagy munkadarabok befogására

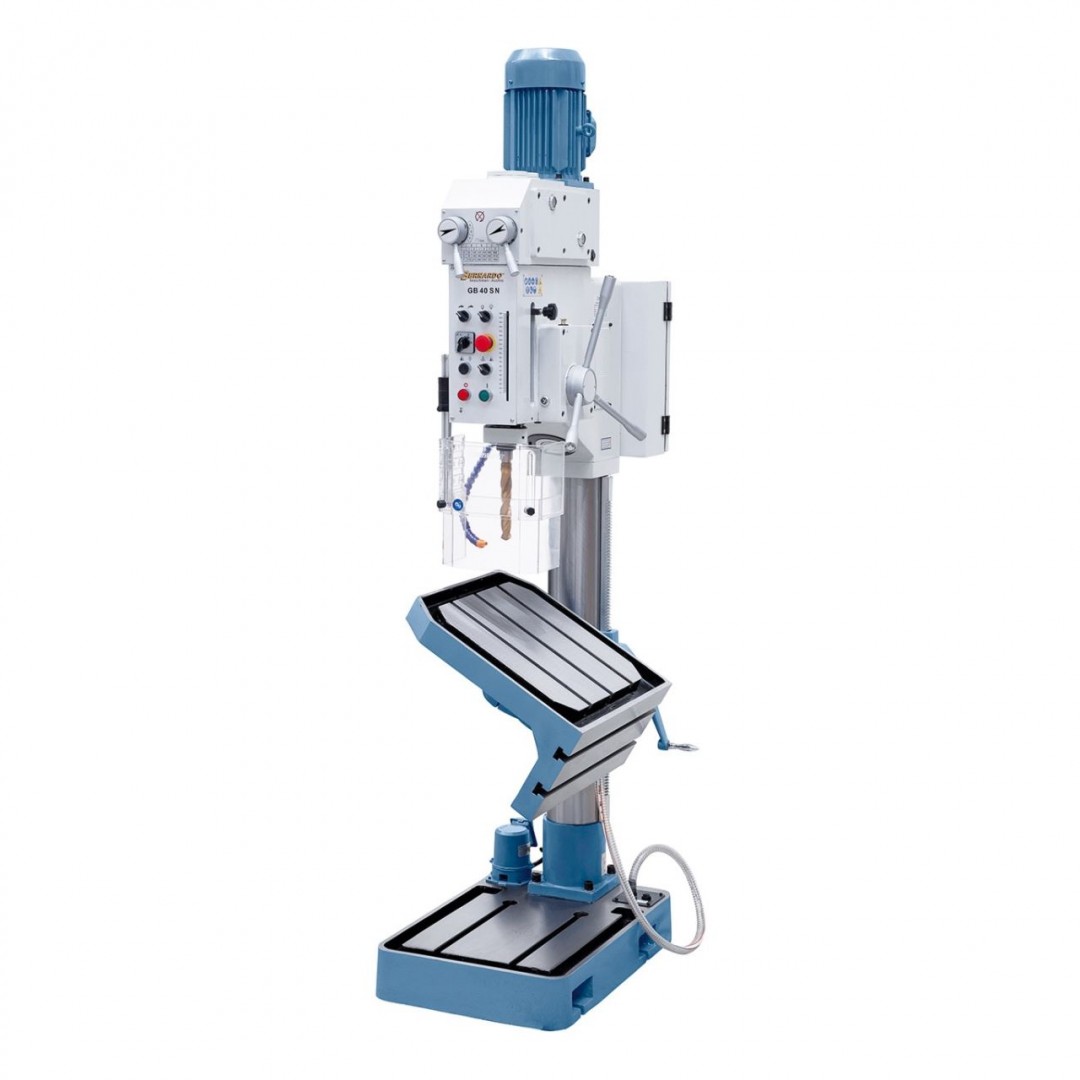

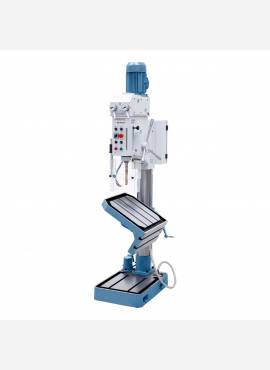

  • Asztal vízszintesen az oszlop körül elforgatható és -90° -tól +90° -ig elfordítható
  • A szegnyereg jobb és bal menetiránnyal menetvágáshoz
  • Fordulatszám beállítása kapcsolókar segítségével a hajtóműfejen
  • Garantált körmozgás pontosság ≤ 0,02 mm, a orsóhüvelyben mérve
  • Védőburkolat végállás-kapcsolóval a nagyobb biztonságért

Szállítási terjedelem

  • Gyorsszorító fúrótokmány 1 - 16 mm / B 16
  • Fúrótokmány tüske MK 4 / B 16
  • Szűkítő hüvely MK 4 / 3
  • Hűtőanyag berendezés
  • Elektromágneses orsó előretoló
  • Menetvágó berendezés
  • Első feltöltés Shell Tellus 46 olajjal
  • LED géplámpa
  • Automatikus szerszámkidobó
  • Állítható magasságú védőburkolat



Szállítható külön tartozék

  • Fúrótokmány-tüske MK 4 - B 16 (Nr: 24-1008)
  • Fúrótokmány-tüske MK 4 - B 18 (Nr: 24-1009)
  • Fúrótokmány-tüske MK 4 - B 22 (Nr: 24-1010)
  • Fúrótokmány-tüske MK 4 - B 24 (Nr: 24-1011)
  • Szűkítő hüvely MK 4 / 1 (Nr: 24-1023)
  • Szűkítő hüvely MK 4 / 2 (Nr: 24-1024)
  • Szűkítő hüvely MK 4 / 3 (Nr: 24-1025)
  • Hosszabbító hüvely MK 4 / 2 (Nr: 24-1046)
  • Hosszabbító hüvely MK 4 / 3 (Nr: 24-1047)
  • Hosszabbító hüvely MK 4 / 4 (Nr: 24-1048)
  • Hosszabbító hüvely MK 4 / 5 (Nr: 24-1049)
  • Kónusz kitoló MK 4 - MK 6 (Nr: 24-1059)
  • Gyorsszorító-fúrótokmány közvetlen felvétellel MK 4, 1 - 16 mm (Nr: 24-1073)
  • Gyorsszorító-fúrótokmány 1 - 16 mm / B 16 (Nr: 24-1082)
  • Gyorsszorító-fúrótokmány 1 - 16 mm / B 18 (Nr: 24-1083)
  • Menetvágó készülék MK 4, M 3 - M 12 (Nr: 24-1091)
  • Menetvágó készülék MK 4, M 12 - M 24 (Nr: 24-1093)
  • Menetvágó-készülék Super M 5 - M 12 (Nr: 24-1096)
  • Menetvágó-készülék Super M8 - M20 (Nr: 24-1097)
  • Menetvágó-gyorsváltó szerszámkészlet MK 4 / M6 - M30 / 12-részes (Nr: 24-1100)
  • Keresztasztal KT 150 (Nr: 27-1090)
  • Keresztasztal KT 165 (Nr: 27-1095)
  • Elforgatható keresztasztal KT 225 x 175 S (Nr: 27-1096)
  • Elforgatható keresztasztal KT 330 x 220 S (Nr: 27-1097)
  • Elforgatható keresztasztal KT 600 x 240 S (Nr: 27-1098)
  • Szorítószerszám-szortiment 52-részes, 18 mm/M 16 (Nr: 28-1003)
  • Fúrógép-satu BMH 150 (Nr: 28-2012)
  • Ipari fúrógépsatu BMI 150 (Nr: 28-2017)
  • Ipari fúrógép-satu BMS 100 (Nr: 28-2018)
  • Ipari fúrógép-satu BMS 140 (Nr: 28-2019)
  • Ipari fúrógép-satu BMS 200 (Nr: 28-2020)
  • Ipari fúrógép-satu BMS 100 QC (Nr: 28-2021)
  • Ipari fúrógép-satu BMS 140 QC (Nr: 28-2022)
  • Ipari fúrógép-satu BMS 200 QC (Nr: 28-2023)
  • Zsebtolómérő kerekskálával 150 mm / 0,02 mm (Nr: 31-1000)
  • Digitális zsebtolómérő 150 x 0,01 mm (Nr: 31-1005)
  • Digitális zsebtolómérő 300 x 0,01 mm (Nr: 31-1006)
  • Magasságmérő- és jelölőkészülék 300 x 0,01 mm (Nr: 31-1025)
  • Digitális magasságmérő- és jelölőkészülék 300 x 0,01 mm (Nr: 31-1030)
  • Mérőszerszám készlet 3 részes (Nr: 31-1045)
  • Mérőszerszám készlet 4 részes (Nr: 31-1046)
  • Mérőszerszám készlet 5 részes (Nr: 31-1047)
  • Csigafúró-kazetta HSS TiN-bevont, 1-10 mm, 19-részes (Nr: 41-1000)
  • Csigafúró-szett 25-részes, 1 - 13 mm, HSS TiN-bevont (Nr: 41-1010)
  • Csigafúró-szett 51-részes, 1 - 6 mm, HSS TiN-bevont (Nr: 41-1015)
  • Csigafúró-szett 41-részes (Nr: 41-1018)
  • Csigafúró-szett HSS, 118 részes (Nr: 41-1020)
  • Csigafúró-szett 170-részes, HSS TiN-bevont (Nr: 41-1025)
  • Csigafúró HSS morzekónusszal tétel B, MK2, 14,5-30mm, 9-részes (Nr: 41-1051)
  • Csigafúró HSS morzekónusszal MK 2 / 3 - 17 részes - 14,5 - 30 mm, C tétel (Nr: 41-1055)
  • Lépcsősfúró készlet 3 részes (Nr: 41-1060)
  • Kúpfúró készlet 3 részes (Nr: 41-1065)
  • Kúpos süllyesztő készlet 90°, 6 részes, HSS (Nr: 41-1075)
  • Kúp- és sorjázó süllyesztő 90°, HSS, 4 részes (Nr: 41-1080)
  • Lyukmaró-lyuktágító készlet DIN 373, 7 r. (Nr: 41-1085)
  • 3 az 1-ben – Kombi fúró 6-részes (Nr: 41-1090)
  • Gépi-dörzsár készlet 8 részes (Nr: 41-1092)
  • HSS magfúró-szett, 14 - 24 mm, fúrásmélység 25 mm, 6-részes (Nr: 41-1101)
  • HSS magfúró-szett, 14 - 24 mm, fúrási mélység 50 mm, 6-részes (Nr: 41-1102)
  • Szám és betűbeütő készlet 38 részes (Nr: 46-1025)
  • Automata – pontozó készlet 4 részes (Nr: 46-1026)
  • Kitoló készlet 25 részes (Nr: 46-1028)
  • Sorjázó készlet (Nr: 46-1061)
  • Mágneses forgácsgyűjtő-készülék (Nr: 51-1050)
  • Szerszámtartó automatikus belső hűtéssel, MK 4 / Weldon 32 mm (Nr: 53-1092)
  • Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
  • Nagy teljesítményű vágóolaj BDS 5000 / 1 liter (Nr: 54-1208)
  • Nagy teljesítményű vágóolaj BDS 5000 / 5 liter (Nr: 54-1209)
  • Nagy teljesítményű folyékony zsír spray BDS 5200 / 1 x 400 ml flakon (Nr: 54-1210)
  • Nagy teljesítményű folyékony zsír spray BDS 5200 / 6 x 400 ml flakon (Nr: 54-1211)
  • Menetvágó olaj SF-TO / 500 ml (Nr: 54-1213)
  • Gépsaru MS 80 (Nr: 53-2000)
