VMC 940 + Siemens Sinumerik 828D CNC maró
VMC 940 + Siemens Sinumerik 828D CNC maró
VMC 940 + Siemens Sinumerik 828D CNC maró
VMC 940 + Siemens Sinumerik 828D CNC maró
VMC 940 + Siemens Sinumerik 828D CNC maró
Vissza

CNC függőleges megmunkáló központ

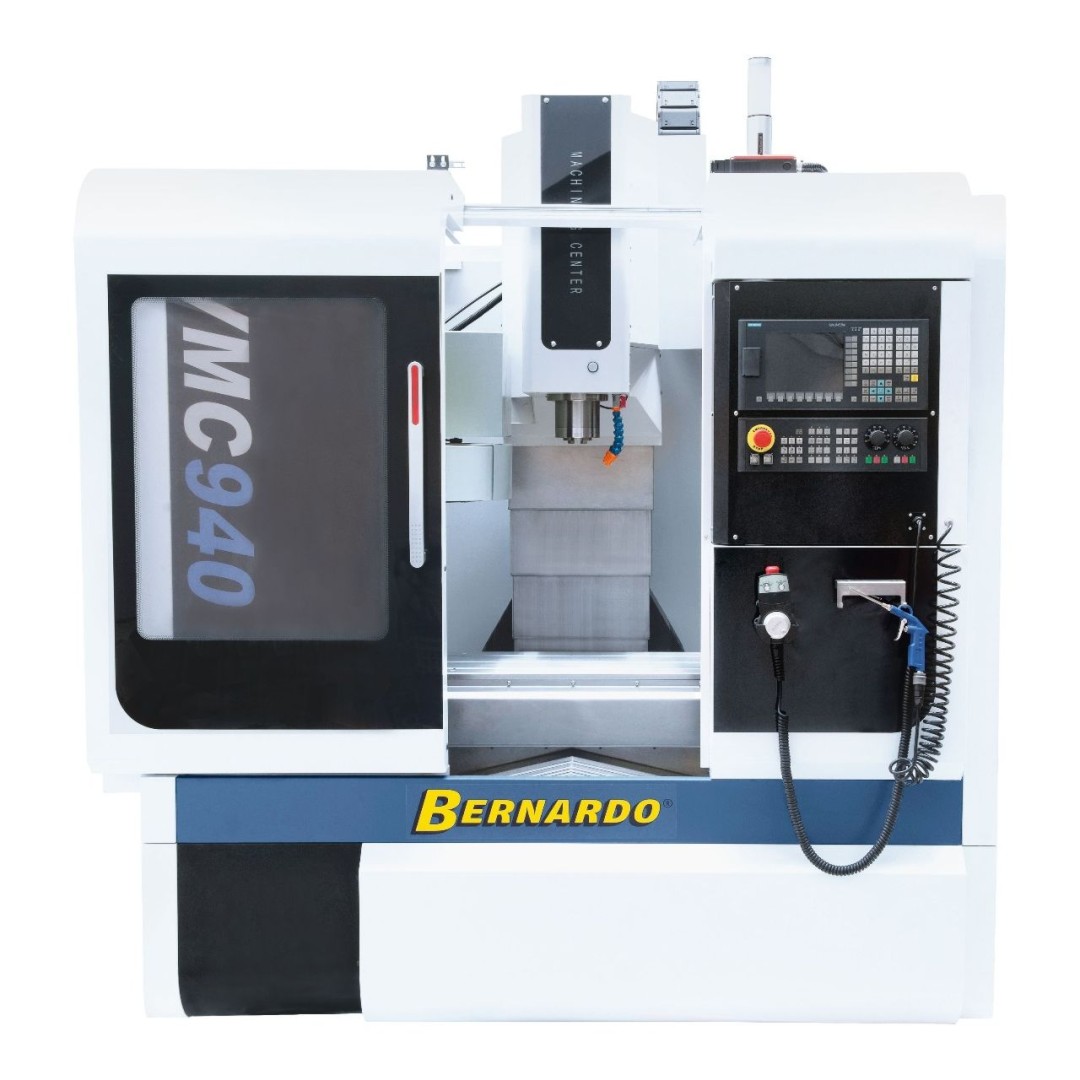

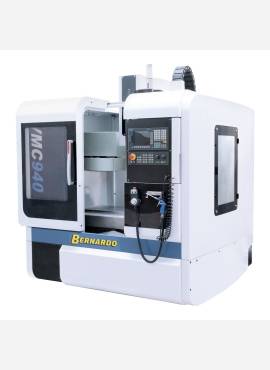

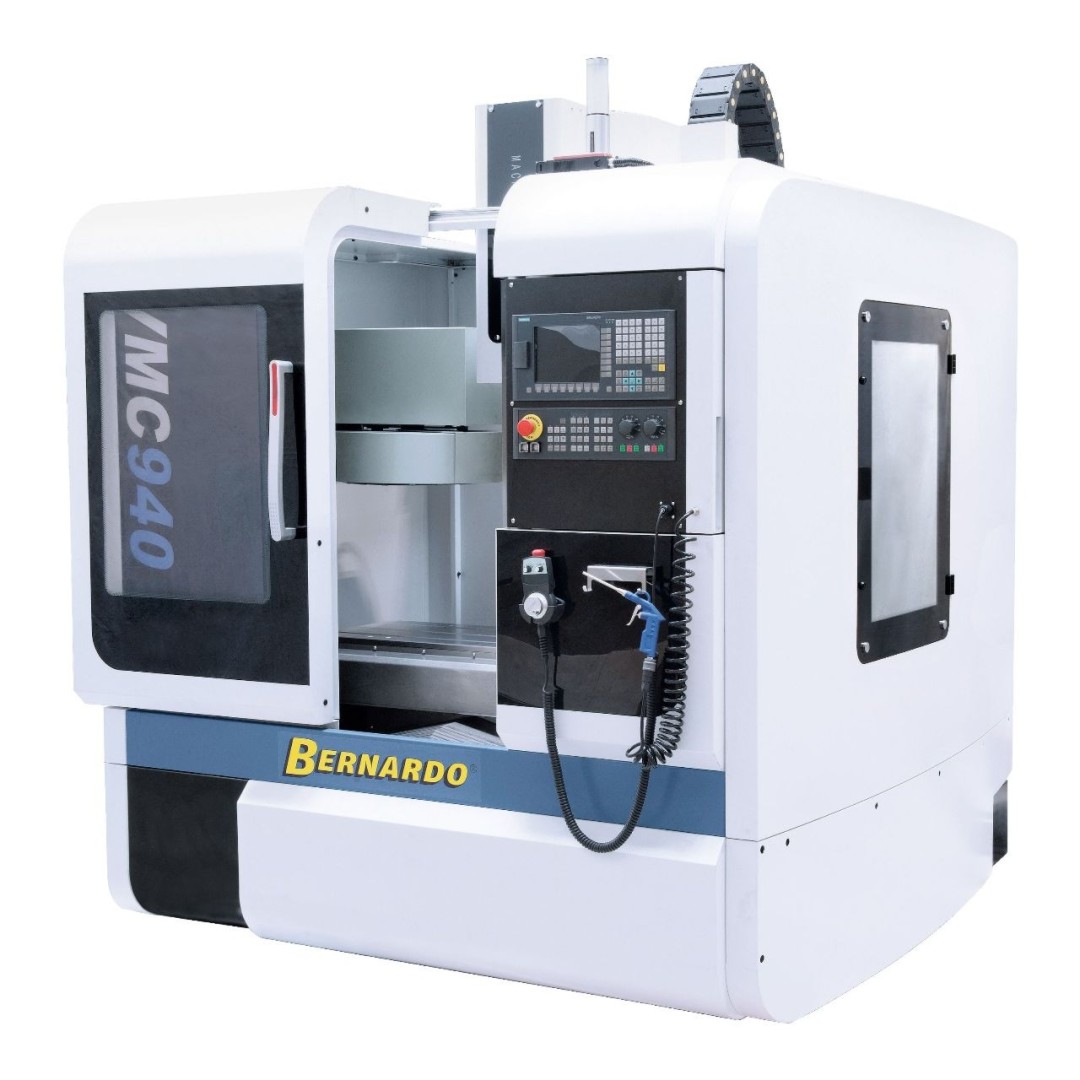

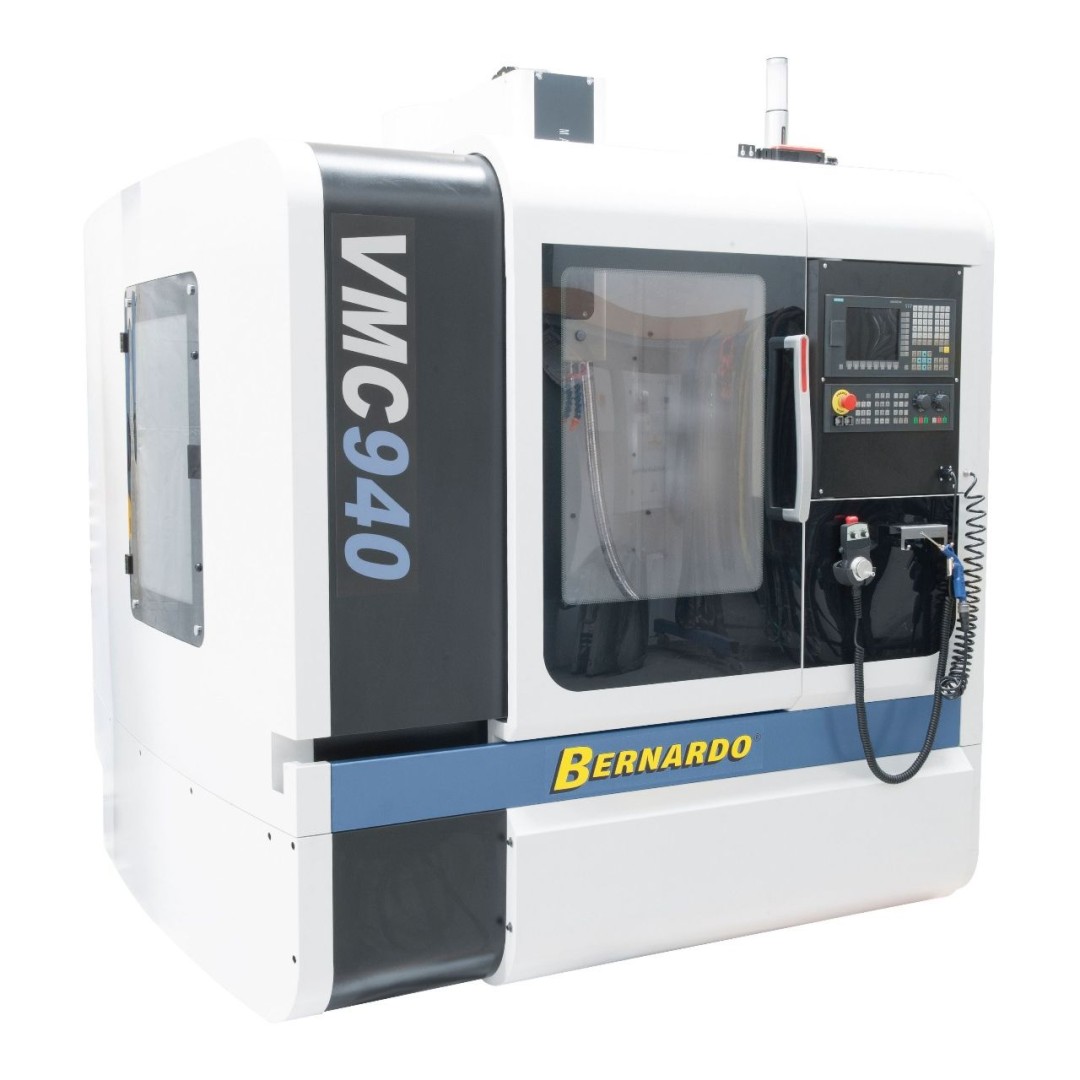

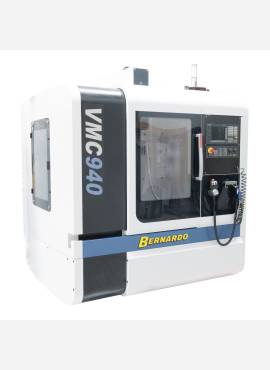

A VMC 940 függőleges CNC megmunkáló központ választás szerint egy Siemens Sinumerik 828D vezérléssel és egy 16-szoros szerszámcserélővel van felszerelve. A kompakt felépítésnek, a 920 x 400 mm-es asztalméretnek, valamint a nagy mozgatási útnak köszönhetően ez a modell ideális a termelésben kis és közepes nagyságú sorozatok megmunkálására, de a formázás és gépgyártás területén történő egyedi darabok gyártásához, valamint a képzés területén is eredményesen alkalmazzák.

Cikkszám:
02-1346XL

Egyedi árajánlatért hívjon, vagy írjon!

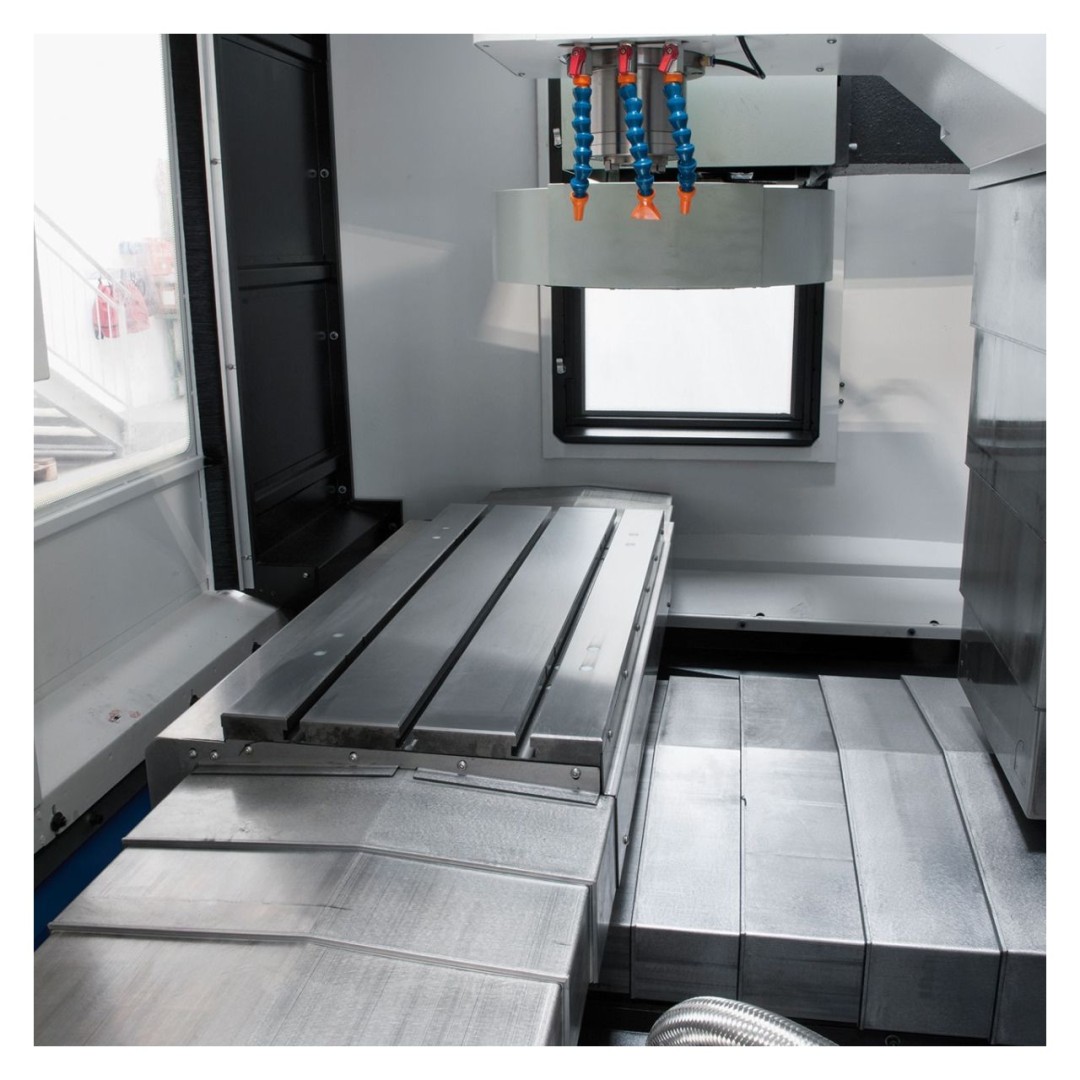

Munkaterület

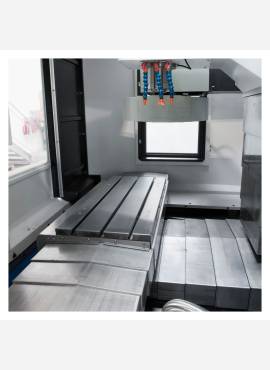

Asztalméret
920 x 400 mm

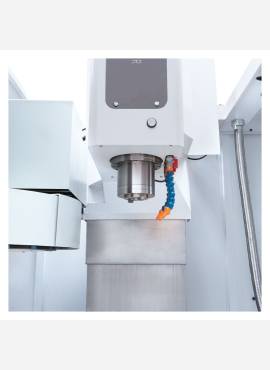

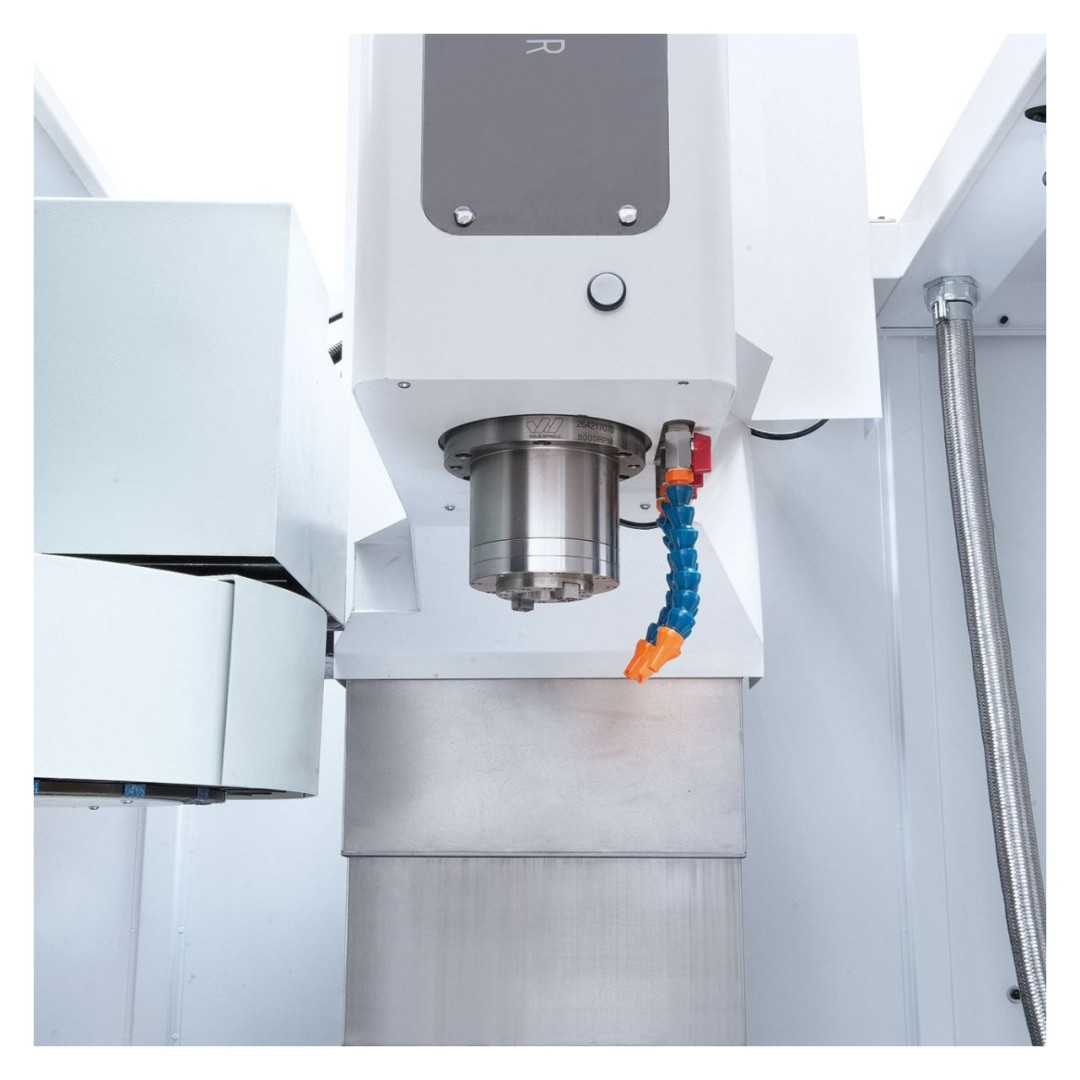

Orsó felfogás
BT 40
Orsó fordulatszám (fokozatmentes)
40 - 8000 ford./perc
Eljárási x-tengely
700 mm
Eljárási y-tengely
400 mm
Eljárási z-tengely
500 mm
Orsócsúcs és asztalfelület közötti távolság
90 - 590 mm
Terjedelem
440 mm
Asztalterhelhetőség
400 kg
T-horony (menny. / szél. / táv.)
3 / 14 mm / 120 mm
Előtolás
Munkaelőtolás x-, y- és z tengely
2,5 - 6000 mm/perc
Gyorsmenet x- és y-tengely
30.000 mm/perc
Gyorsmenet z tengely
24.000 mm/perc
Pontosságok
Pozicionáló pontosságok
± 0,005 mm
Ismétlődési pontosságok
± 0,003 mm
Szerszámhordozó
Szerszámhelyek száma
16 db
Szerszámméret Ø x max. H
150 x 350 mm
Szerszámsúly max.
8 kg
Szerszámcsere idő, szerszám / szerszám
7 m/mp
Orsómotor motorteljesítménye
5,5 kW
Gépméretek (Szé x Mé x Ma)
2050 x 2300 x 2600 mm
Súly kb.
3300 kg

Tulajdonságok

  • Precíziós lineáris vezetések és nagy teljesítményű szervo hajtások nagy gyorsmeneti sebességekhez minden tengelyben és magas munkadarab terheléshez
  • Teljes gépburkolat egy tolóajtóval és 2 tolóajtóval az egyszerű hozzáférés érdekében
  • Kitűnő gazdaságosság az átfogó alapfelszereltség, valamint a számtalan opcionális tartozék jóvoltából
  • Stabil merev szerkezetű öntött állvány a nyugodt járás és a legjobb marási teljesítmény érdekében
  • Automatikus 16-szoros körforgásos szerszámcsere
  • Precíziós visszatérő golyós perselyek előfeszített anyákkal mind a 3 tengelyben
  • Központi kenés a vezetőpályákhoz és a visszatérő golyós perselyekhez
  • Ergonomikusan elhelyezett kezelőelemek a forgatható kezelőpulton
  • Masszív, nagy keresztasztal, precízen kidolgozott felületű

Szállítási terjedelem

  • Siemens Sinumerik vezérlés
  • Előkészítve egy 4. tengely beszereléséhez
  • Elektronikus kézikerék vész-kikapcsoló gombbal
  • Siemens szervo hajtás mind a 3 tengelyhez
  • 16-szoros szerszámcserélő
  • Spirális forgácstovábbító
  • Precíziós lineárvezetés minden tengelyben
  • Automatikus orsókifúvató funkció
  • Automatikus orsó orientáció
  • Teljes gépburkolat 1 db elülső tolóajtóval
  • CE biztonsági üveg
  • Biztonsági reteszelés
  • LED géplámpa
  • Automatikus központi kenés
  • Sűrített levegős kézi pisztoly
  • Teleszkóplefedés x-, y- és z tengely irányban
  • Hűtőanyag-berendezés
