CNC függőleges megmunkáló központ

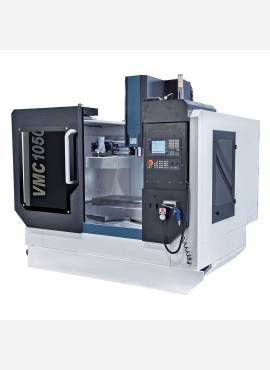

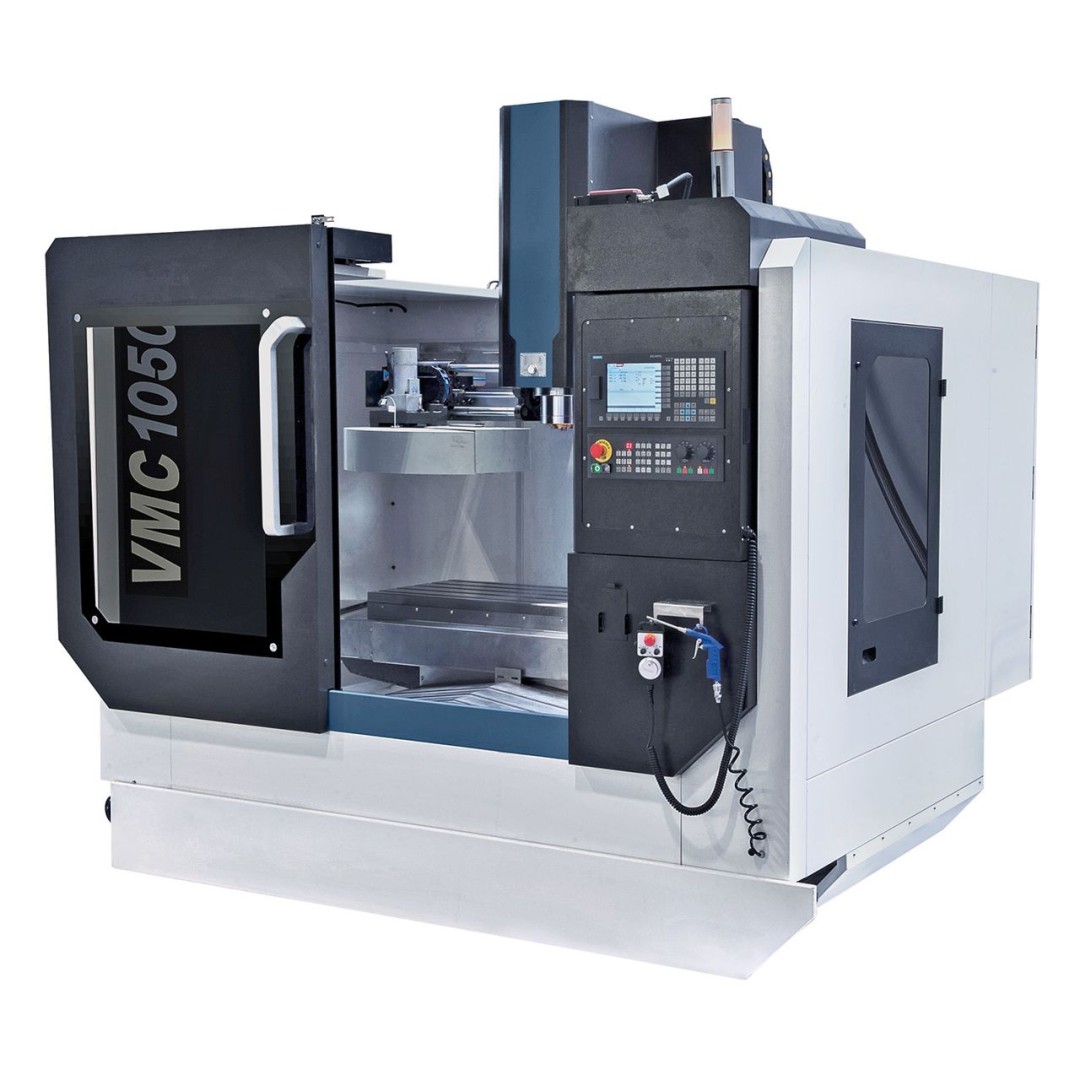

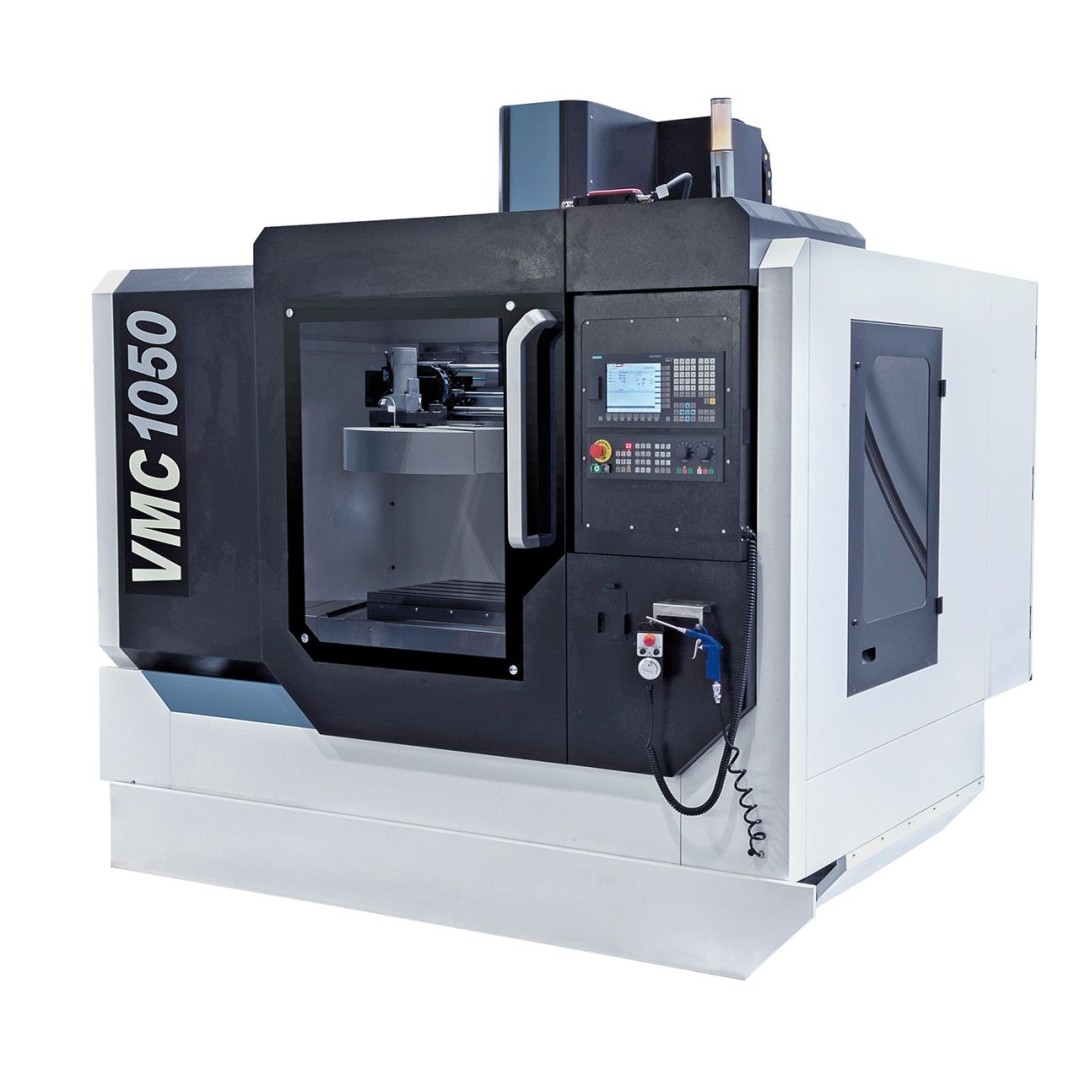

A VMC 1050 függőleges CNC megmunkáló központ választás szerint egy Siemens Sinumerik 808D Advanced 16 vagy egy 828D vezérléssel és egy 16-szoros szerszámcserélővel van felszerelve. A kompakt felépítésnek, az 1000 x 500 mm-es asztalméretnek, valamint a nagy mozgatási útnak köszönhetően ez a modell ideális a termelésben kis és közepes nagyságú sorozatok megmunkálására, de a formázás és gépgyártás területén történő egyedi darabok gyártásához, valamint a képzés területén is eredményesen alkalmazzák.

Cikkszám:
02-1348XL

Egyedi árajánlatért hívjon, vagy írjon!

Munkaterület
Asztalméret
1000 x 500 mm
Orsó felfogás
BT 40
Orsó fordulatszám (fokozatmentes)
40 - 8000 ford./perc
Eljárási x-tengely
850 mm
Eljárási y-tengely
500 mm
Eljárási z-tengely
500 mm
Orsócsúcs és asztalfelület közötti távolság
110 - 610 mm
Terjedelem
560 mm
Asztalterhelhetőség
500 kg
T-horony (menny. / szél. / táv.)
5 / 18 / 100 mm
Előtolás
Munkaelőtolás x-, y- és z tengely
10 - 10.000 mm/perc
Gyorsmenet x és y tengely
30.000 mm/perc
Gyorsmenet z tengely
24.000 mm/perc
Pontosságok
Pozicionáló pontosságok
± 0,005 mm
Ismétlődési pontosságok
± 0,003 mm
Szerszámhordozó
Szerszámhelyek száma
16 db
Szerszámméret Ø x max. H
130 x 300 mm
Szerszámsúly
8 kg
Szerszámcsere idő, szerszám / szerszám
7 mp
Orsómotor motorteljesítménye
11,0 kW
Gép méretei (Sz x Mé x Ma)
2500 x 2200 x 2400 mm
Súly kb
5500 kg

Tulajdonságok

  • Precíziós lineáris vezetések és nagy teljesítményű szervohajtások nagy gyorsmeneti sebességekhez minden tengelyben és magas munkadarab terheléshez

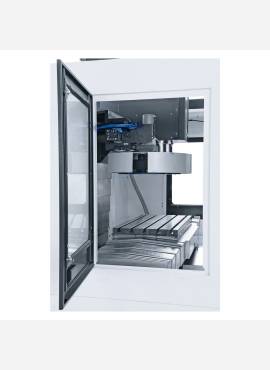

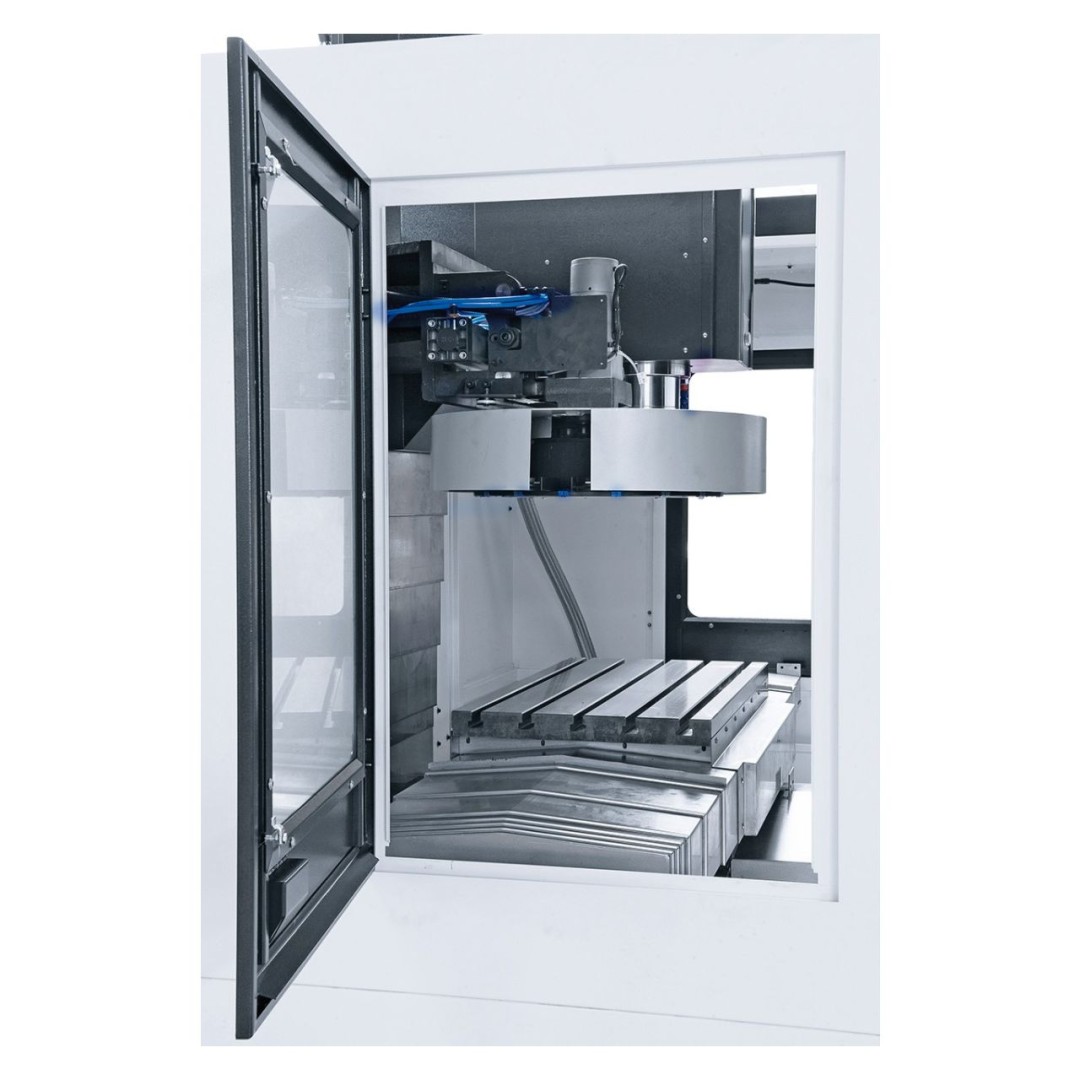

  • Teljes gépburkolat egy tolóajtóval és 2 tolóajtóval az egyszerű hozzáférés érdekében
  • Kitűnő gazdaságosság az átfogó alapfelszereltség, valamint a számtalan opcionális tartozék jóvoltából
  • Stabil merev szerkezetű öntött állvány a nyugodt járás és a legjobb marási teljesítmény érdekében

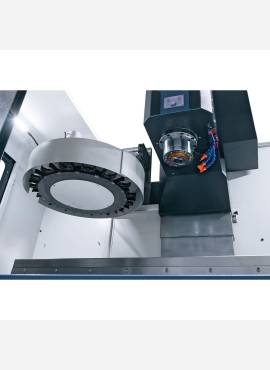

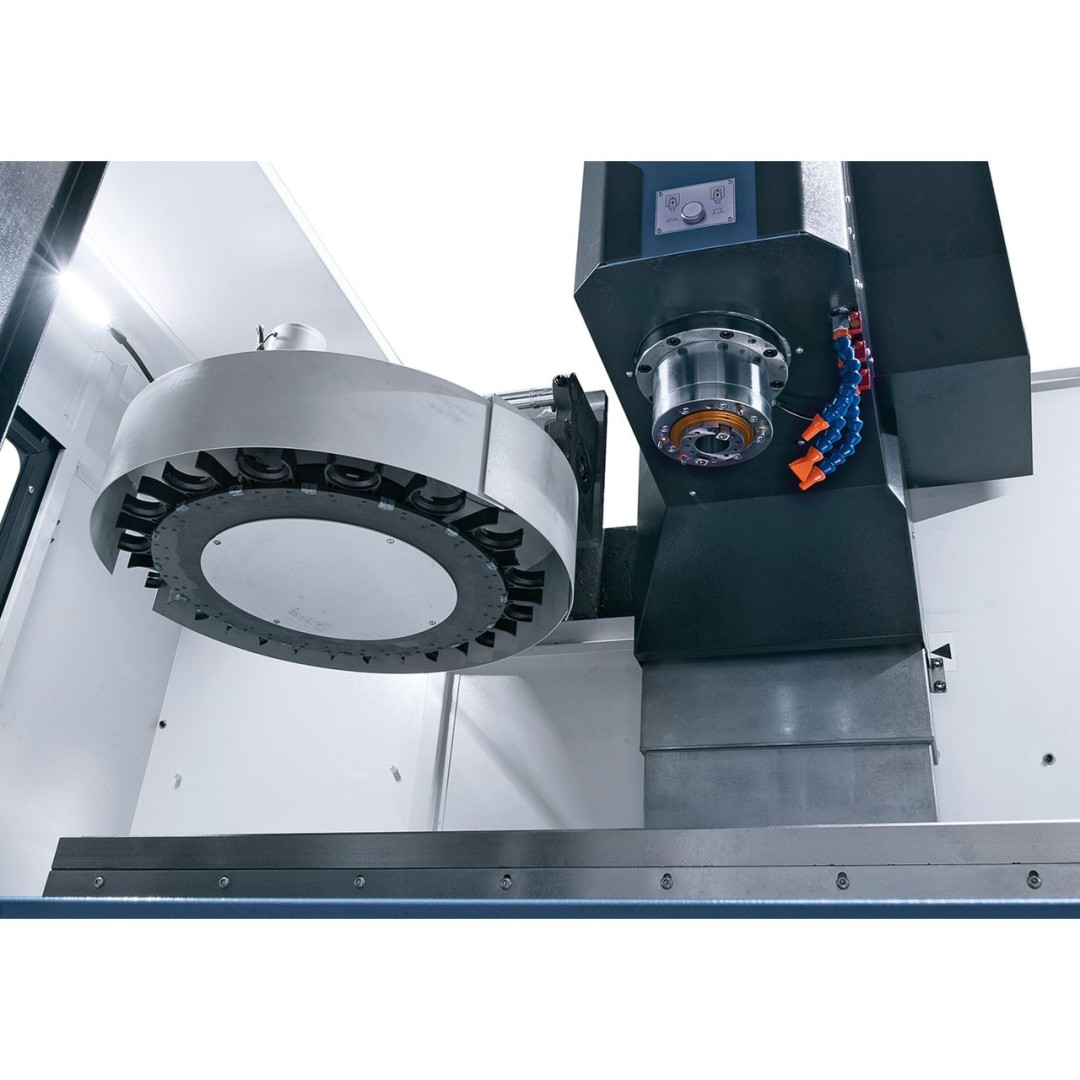

  • Automatikus 16-szoros körforgásos szerszámcsere
  • Precíziós visszatérő golyós perselyek előfeszített anyákkal mind a 3 tengelyben
  • Központi kenés a vezetőpályákhoz és a visszatérő golyós perselyekhez

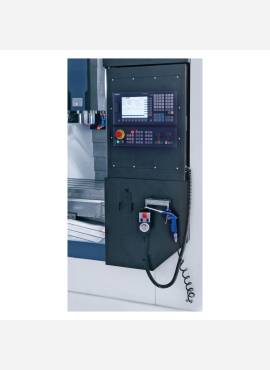

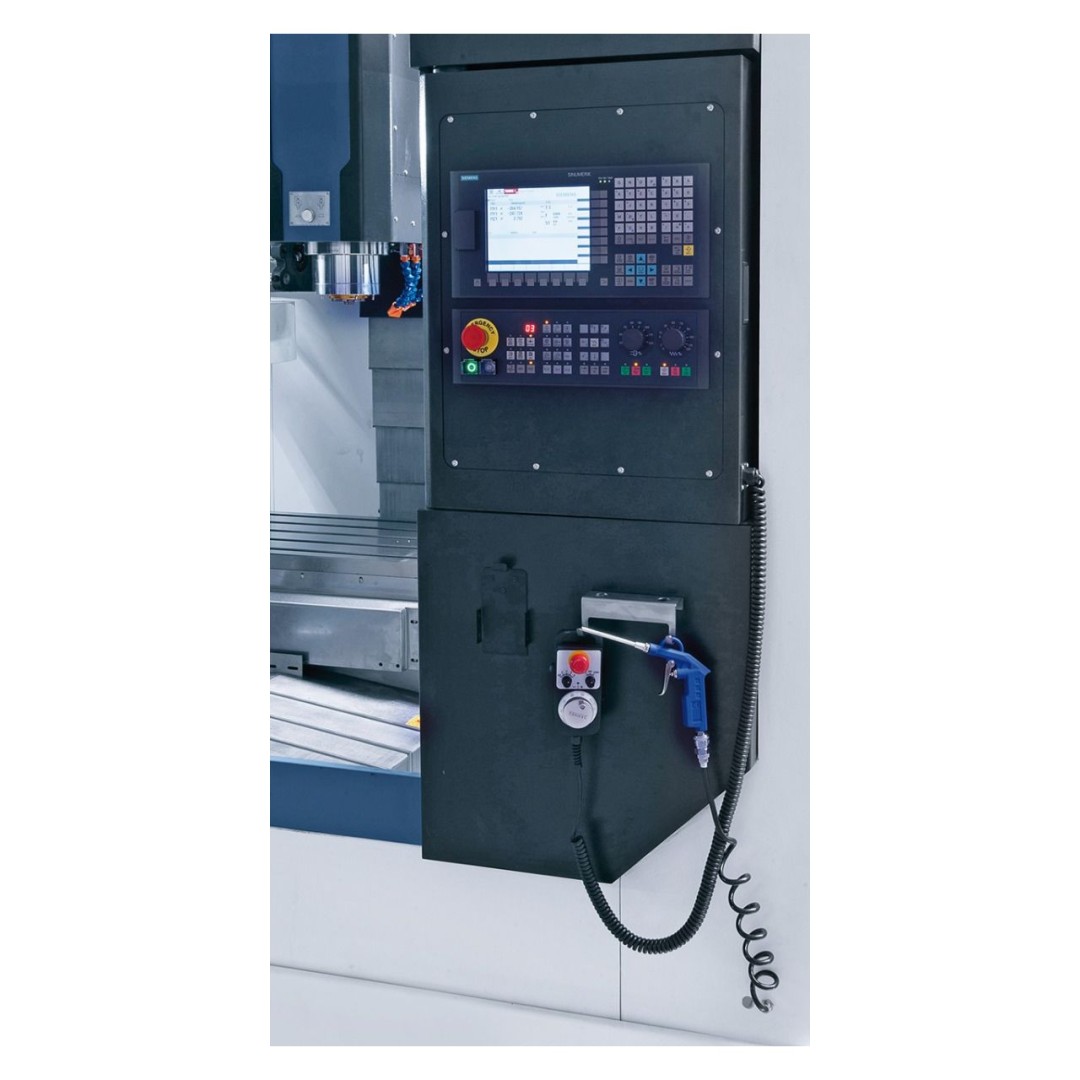

  • Ergonomikusan elhelyezett kezelőelemek a forgatható kezelőpulton
  • Masszív, nagy keresztasztal, precízen kidolgozott felületű

Szállítási terjedelem

  • Siemens Sinumerik vezérlés
  • Előkészítve egy 4. tengely beszereléséhez
  • Elektronikus kézikerék vész-kikapcsoló gombbal
  • Siemens szervohajtás mind a 3 tengelyhez
  • 16-szoros szerszámcserélő
  • Spirális forgácstovábbító
  • Precíziós lineárvezetés minden tengelyben
  • Automatikus orsókifúvató funkció
  • Automatikus orsó orientáció
  • Teljes gépburkolat 1 db elülső tolóajtóval
  • CE biztonsági üveg
  • Biztonsági reteszelés
  • LED-géplámpa
  • Automatikus központi kenés
  • Sűrített levegős kézi pisztoly
  • Teleszkóplefedés x-, y- és z tengely irányban
  • Hűtőanyag-berendezés
