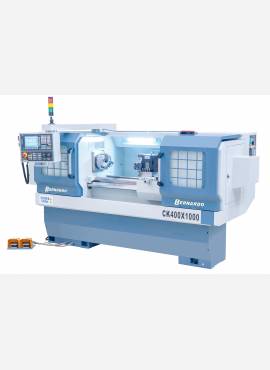

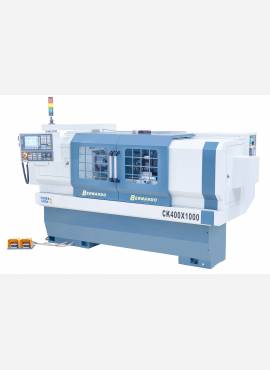

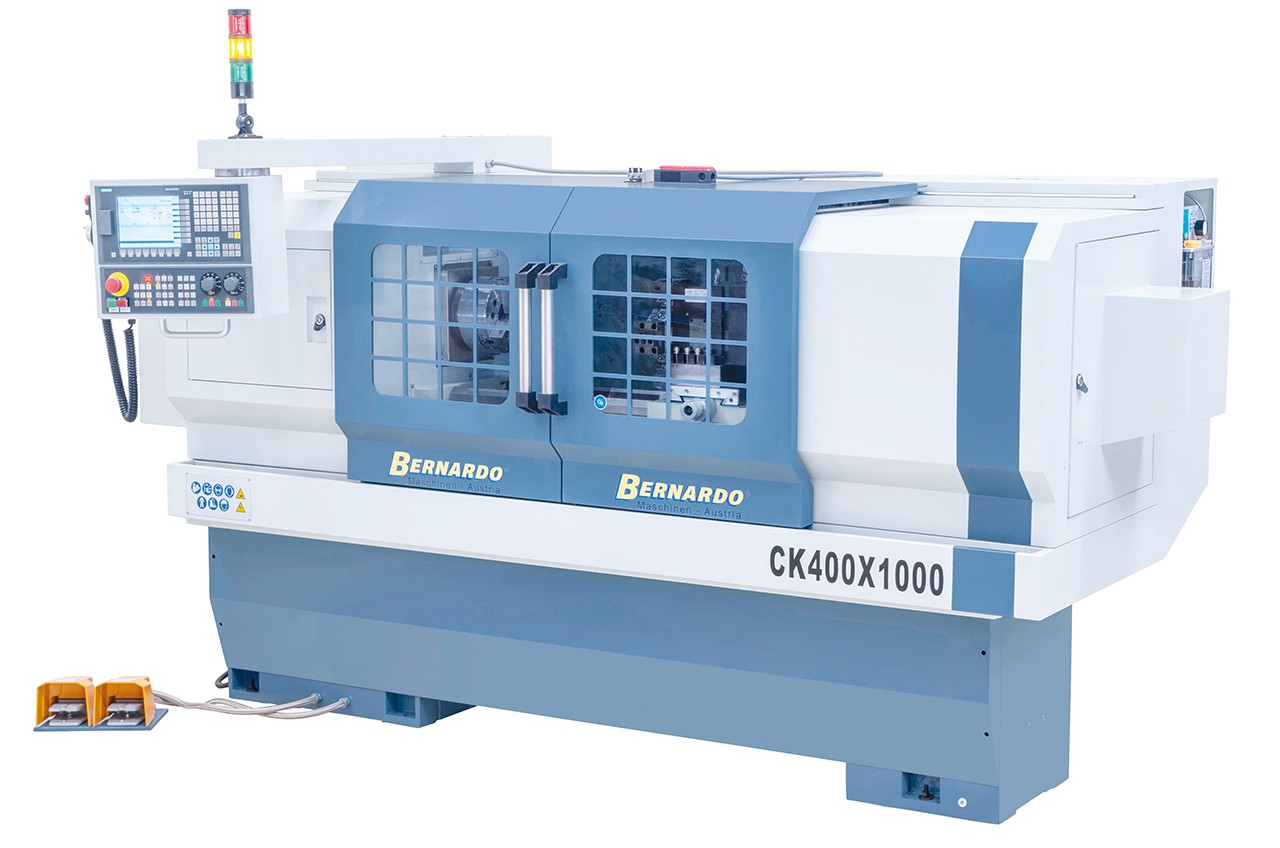

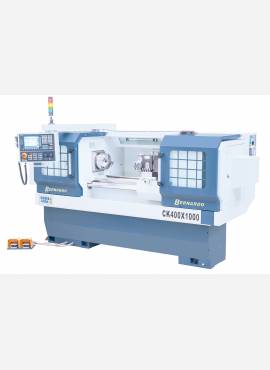

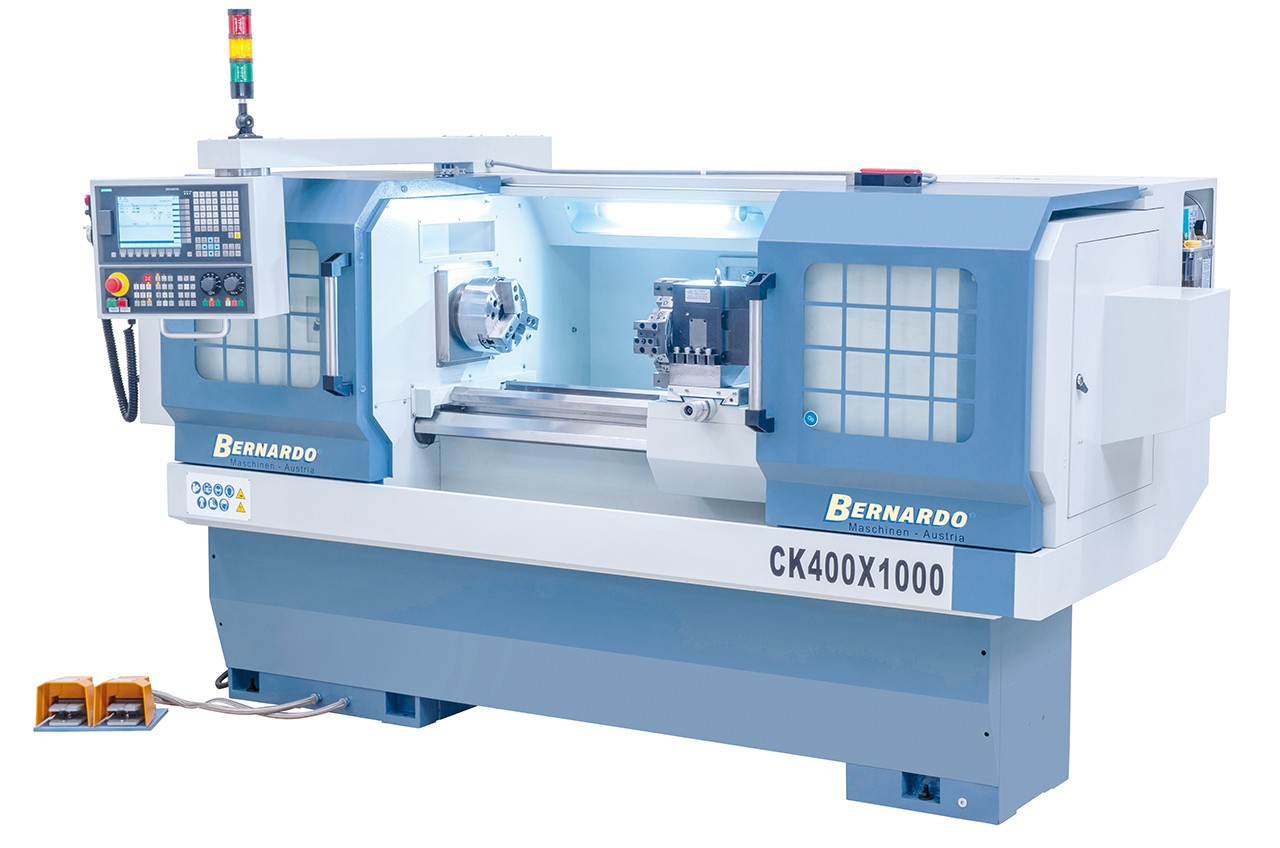

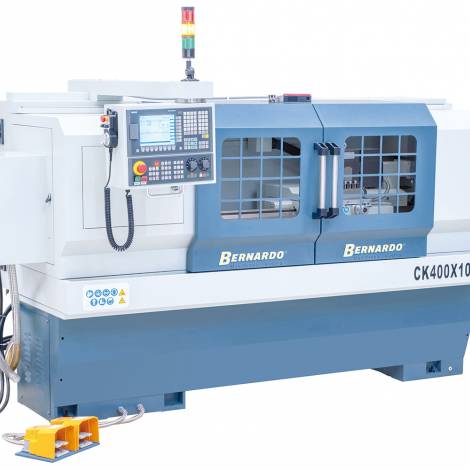

CK 400 x 750 esztergagép
Vissza
CNC esztergák
A CNC vezérlésű esztergagépet speciálisan egyedi munkadarabok, ill. kis szériák gazdasági gyártásához nagy precizitással tervezték és problémamentesen alkalmazható közepestől a nehéz forgácsolási munkálatoknál.
Cikkszám:
03-1404XL
Csúcstávolság
750 mm
Csúcsmagasság
200 mm
Körmozgás-átmérő gépágyon
400 mm
Átfordulóátmérő a síkszán fölött
240 mm
Gépágy
330 mm
Orsófurat
66 mm
Orsó felfogás
A2-6
Fordulatszám-tartomány, fokozatmentes
30 - 2500 ford./perc
Eljárási táv x- / z-tengely
210 mm / 750 mm
Gyorsmenet x- / z-tengely
6 / 8 m/perc
Szerszámhelyek száma
8 db
Méretek szerszámszár
20 x 20 mm
Pozicionáló pontosságok
± 0,01 mm
Szegnyereg átmérő
55 mm
Szegnyereg-táv
140 mm
Szegnyereg felfogás
MK 4
Motorteljesítmény
5,5 kW
Gép méretei (Sz x Mé x Ma )
2850 x 1510 x 1950 mm
Súly kb.
1780 kg
Tulajdonságok
- Sorozatszerűen elektronikus kézi kerékkel a kézi üzemeltetéshez az x- és z-tengelyen
- Mindkét tengely AC-szervomotorral és golyós görgőorsóval felszerelve
- Széles keresztszán különböző szerszámtartó rendszerek felvételéhez
- Stabil nyeregszeg hidraulikusan állítható nyeregszeghüvellyel
- Magas gyorsmenet-sebesség a mellékidők csökkentésére
- Főhajtómű és előretolási meghajtás a kefe nélküli AC-motorok által hajtva
- Főorsó előre befogott precíziós kereszt-golyóscsapágyakkal nagy pontosságot garantál
- Felhasználóbarát és könnyen tanulható Siemens-vezérlés 808D Advanced
- Stabil orsófej precíziósan csapágyazott főorsóval (orsófurat 60 mm)
Szállítási tartozék
- Hidraulikus 3 befogópofa átm. 200 mm hidraulikaegységgel

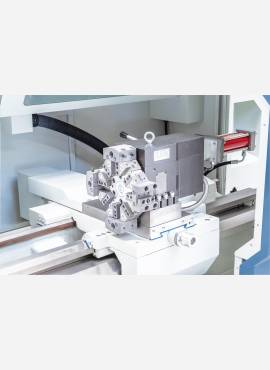

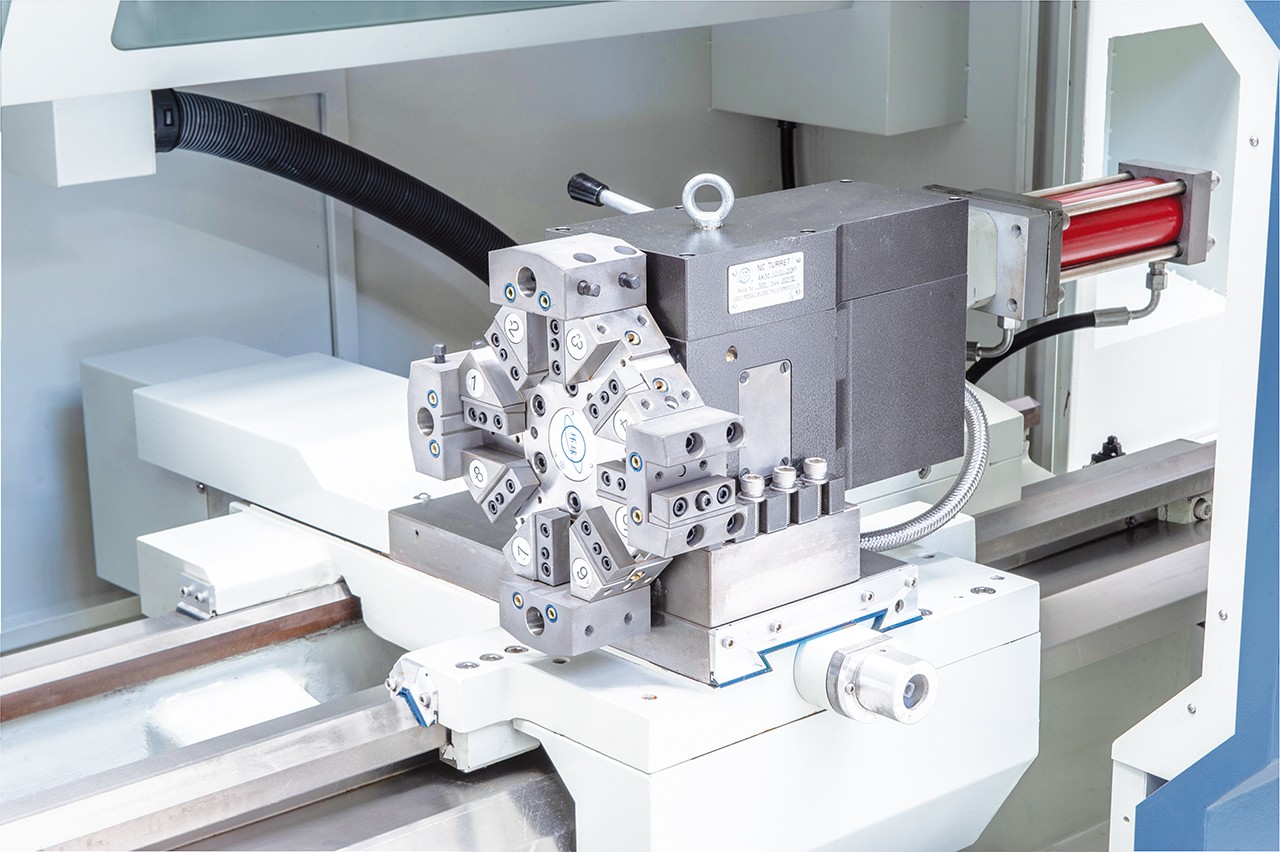

- Automatikus 8-szoros szerszámrevolver
- Szerszámtartó (3 db)
- Hidraulikusan állítható nyeregszeghüvely
- Siemens 808D Advanced
- Hűtőanyag-berendezés
- LED-géplámpa
- Együttfutó pontozócsúcs MK 4
- A hosszanti és síkszán automatikus kenése
- Elektronikus kézi kerék
- Teljes gépburkolat
- Alkalmazási szerszám
Opcionális tartozék
- Rögzített és együttforgó állóláb (lünetta) CK 400-hoz (Art. No. : 03-1404XL1)
