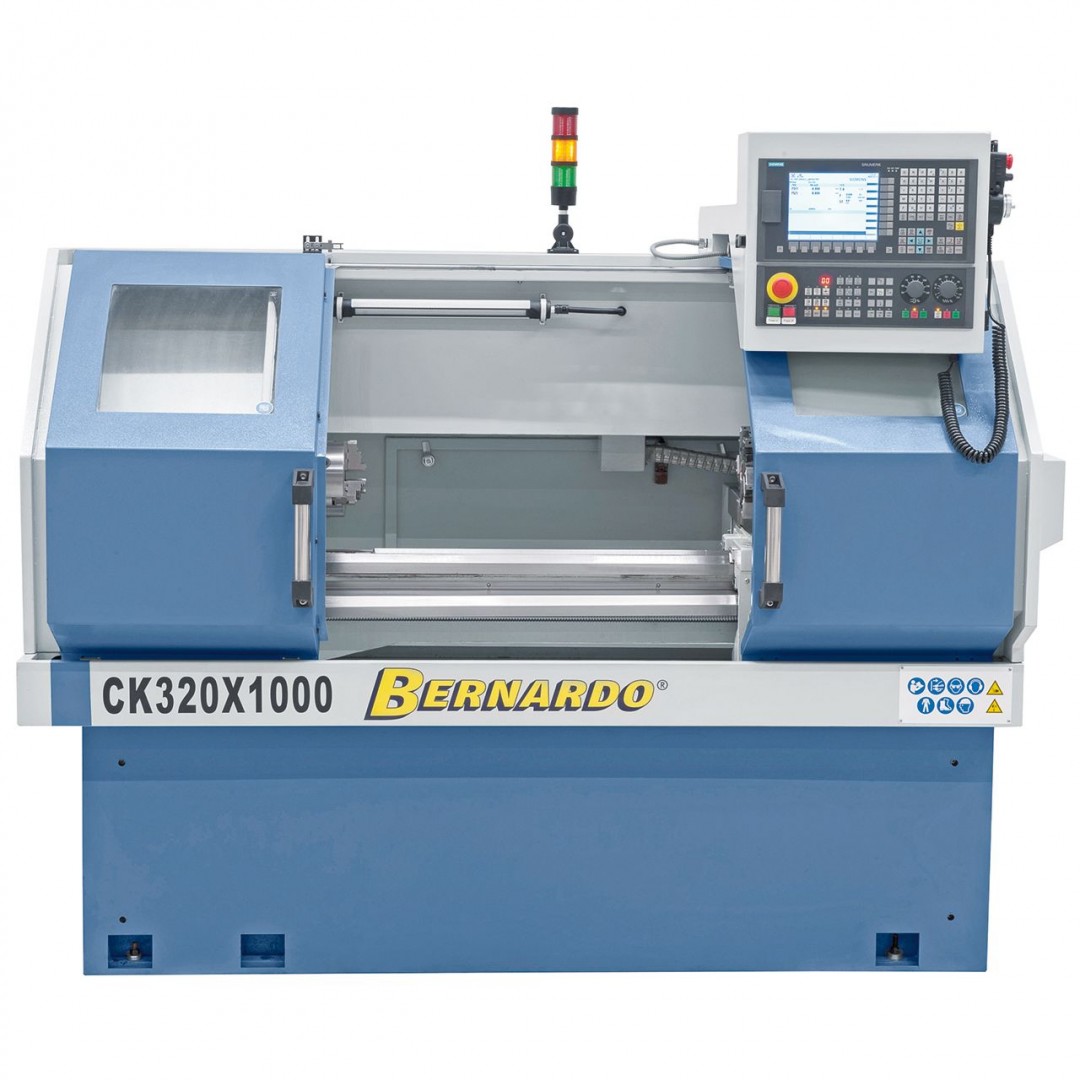

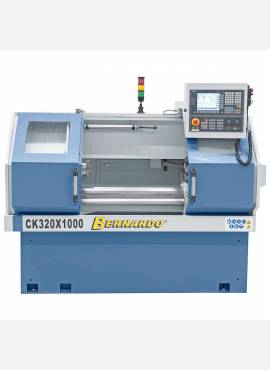

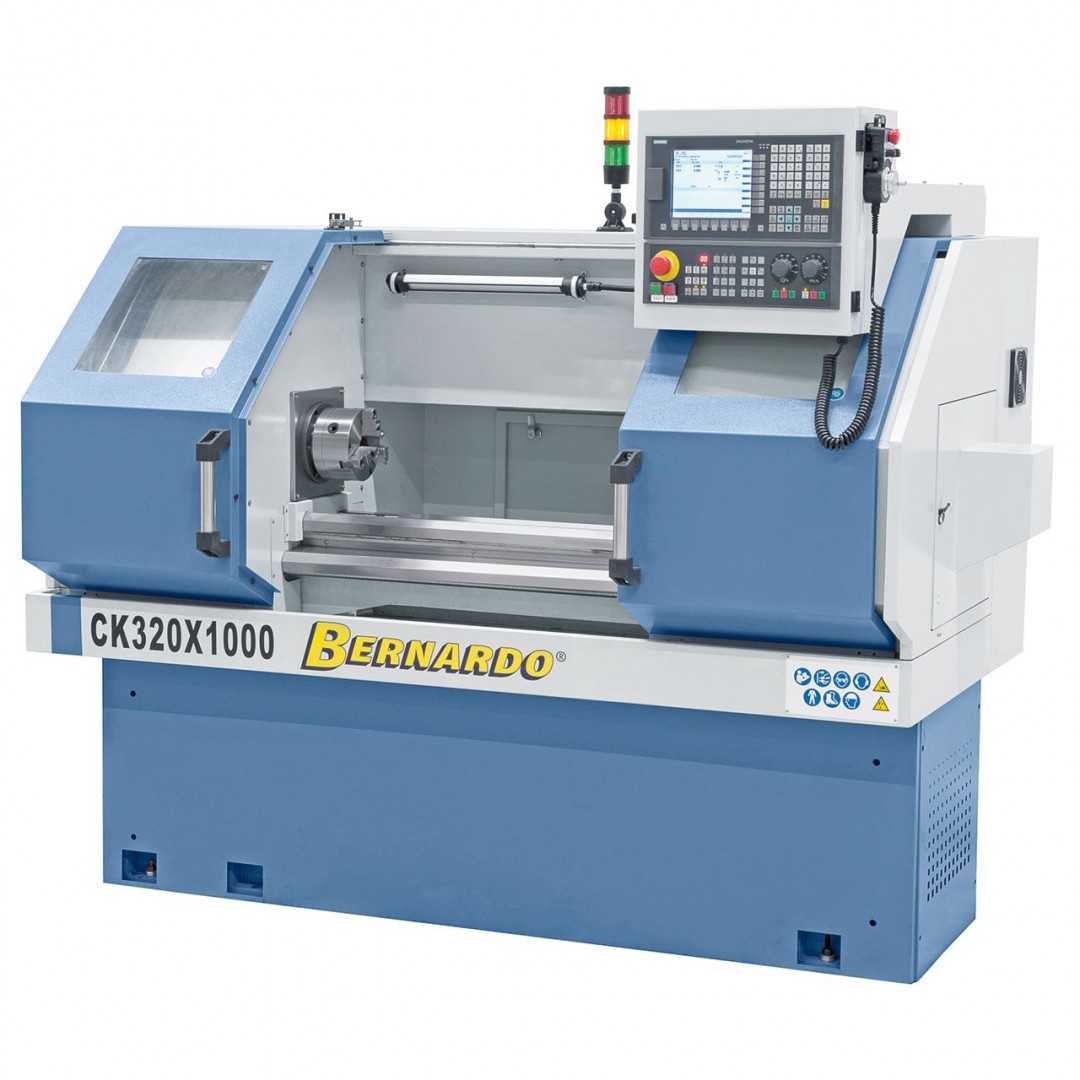

CK 320 x 500 esztergagép
Vissza
CNC esztergák
A CNC vezérlésű esztergagépet speciálisan egyedi munkadarabok, ill. kis szériák gazdasági gyártásához nagy precizitással tervezték és problémamentesen alkalmazható közepestől a nehéz forgácsolási munkálatoknál.
Cikkszám:
03-1402XL
Csúcstávolság
500 mm
Csúcsmagasság
160 mm
Körmozgás átmérő ágyon
320 mm
Átfordulóátmérő a síkszán fölött
150 mm
Gépágy
215 mm
Orsófurat
56 mm
Orsó felfogás
A2-5
Fordulatszám tartomány, fokozatmentes
150 - 2500 ford./perc
Eljárási táv x-tengely
160 mm
Eljárási táv z-tengely
500 mm
Gyorsmenet x- / z-tengely
4/7 m/perc
Szegnyereg átmérő
45 mm
Szegnyereg táv
100 mm
Szegnyereg felfogás
MK 4
Motor-leadási teljesítmény S1 100 %
3,7 kW
Motor-felvevő teljeítmény S6 40%
5,1 kW
Súlya kb.
1050 kg
Tulajdonságok
- Sorozatszerűen elektronikus kézi kerékkel a kézi üzemeltetéshez az x- és z-tengelyen
- Mindkét tengely AC-szervomotorral és golyós görgőorsóval felszerelve
- Széles keresztszán különböző szerszámtartó rendszerek felvételéhez
- Magas gyorsmenet-sebesség a mellékidők csökkentésére
- Főhajtómű és előretolási meghajtás a kefe nélküli AC-motorok által hajtva
- Főorsó előre befogott precíziós kereszt-golyóscsapágyakkal nagy pontosságot garantál
- Felhasználóbarát és könnyen tanulható Siemens-vezérlés 808D Advanced
- Stabil orsófej precíziósan csapágyazott főorsóval (orsófurat 56 mm)
Szállítási terjedelem

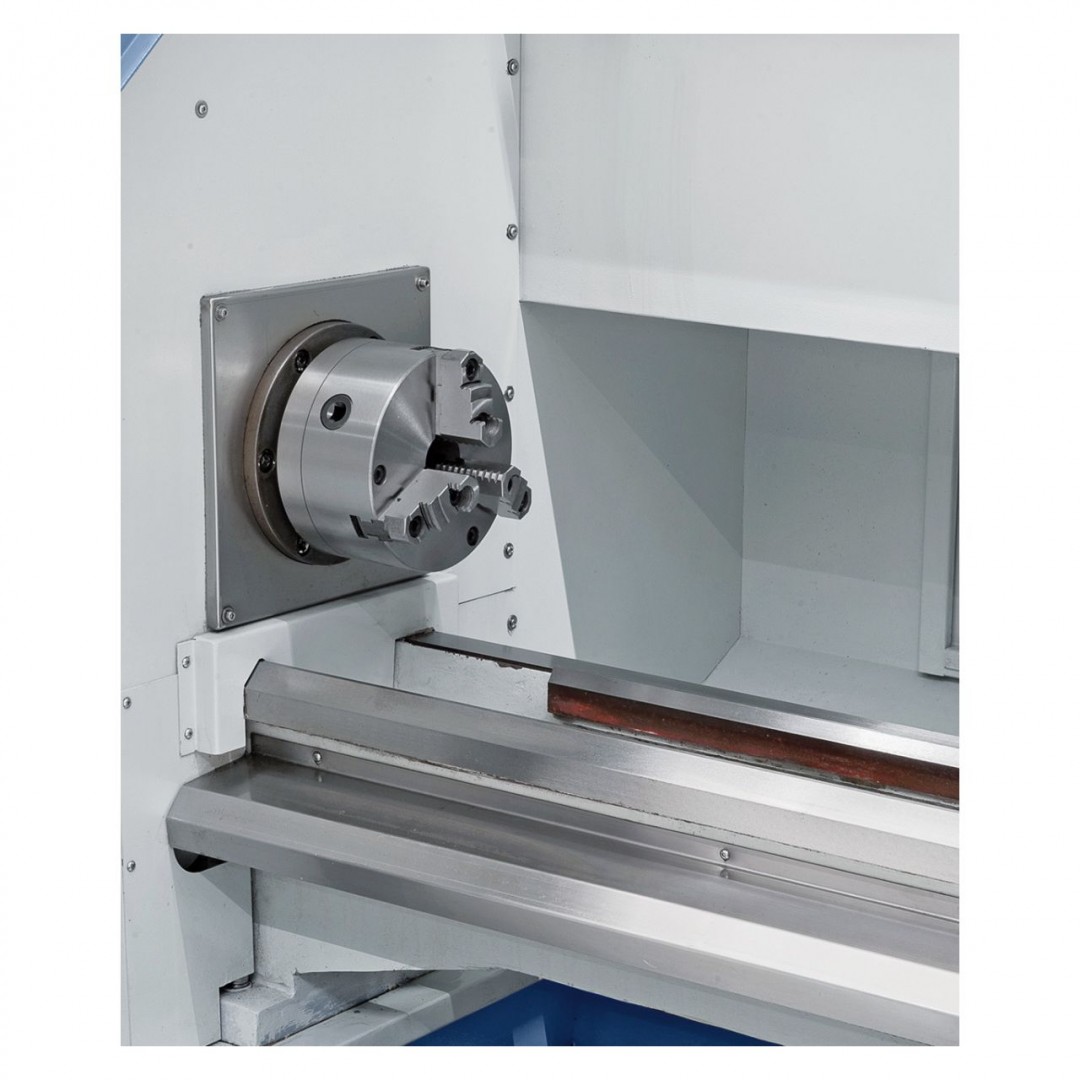

- 3-pofás tokmány 160 mm

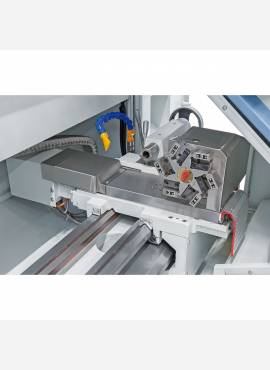

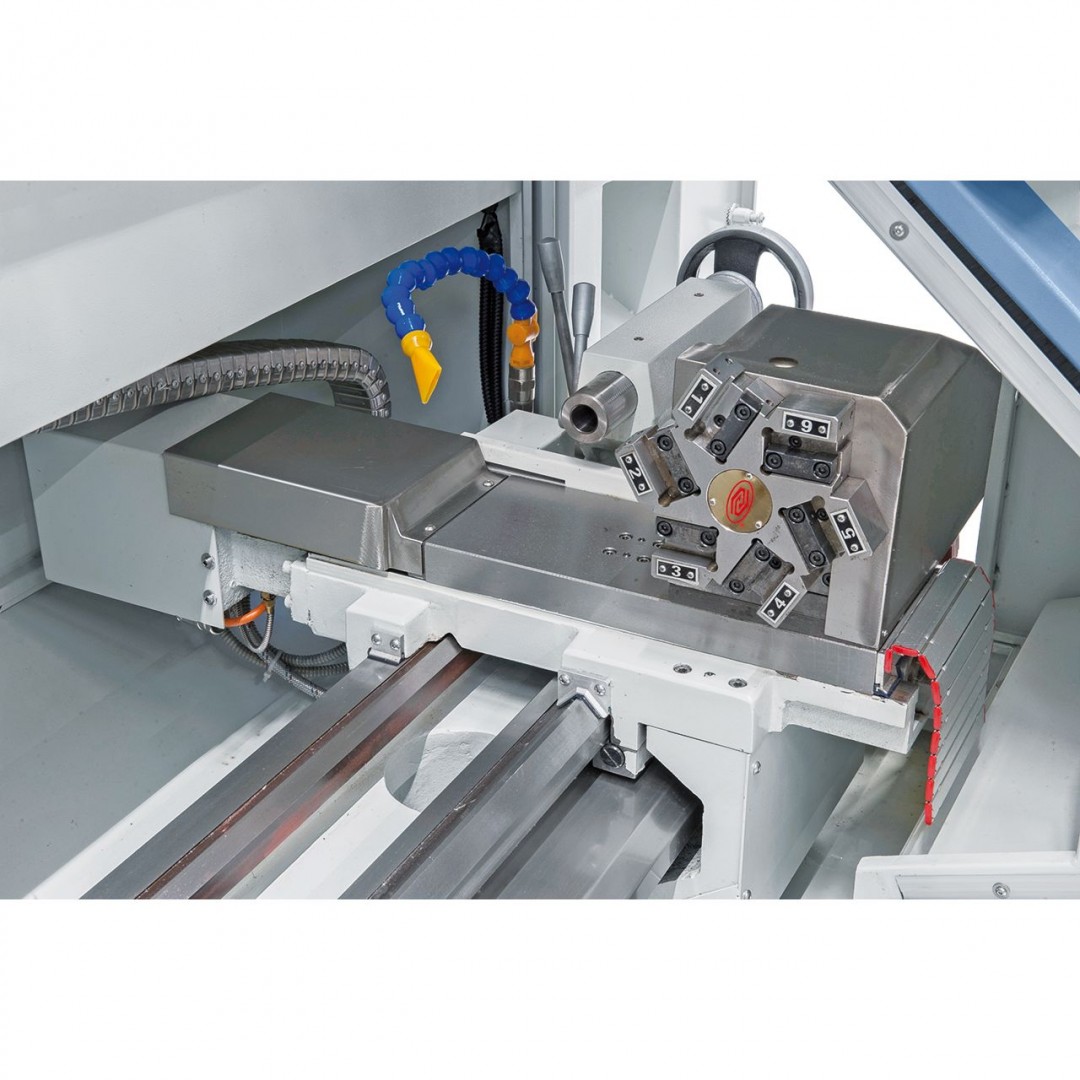

- Automatikus 6-szoros szerszámrevolver
- Siemens 808D Advanced
- Hűtőanyag-berendezés
- LED-géplámpa
- Együttfutó pontozócsúcs MK 4
- A hosszanti és síkszán automatikus kenése
- Elektronikus kézi kerék

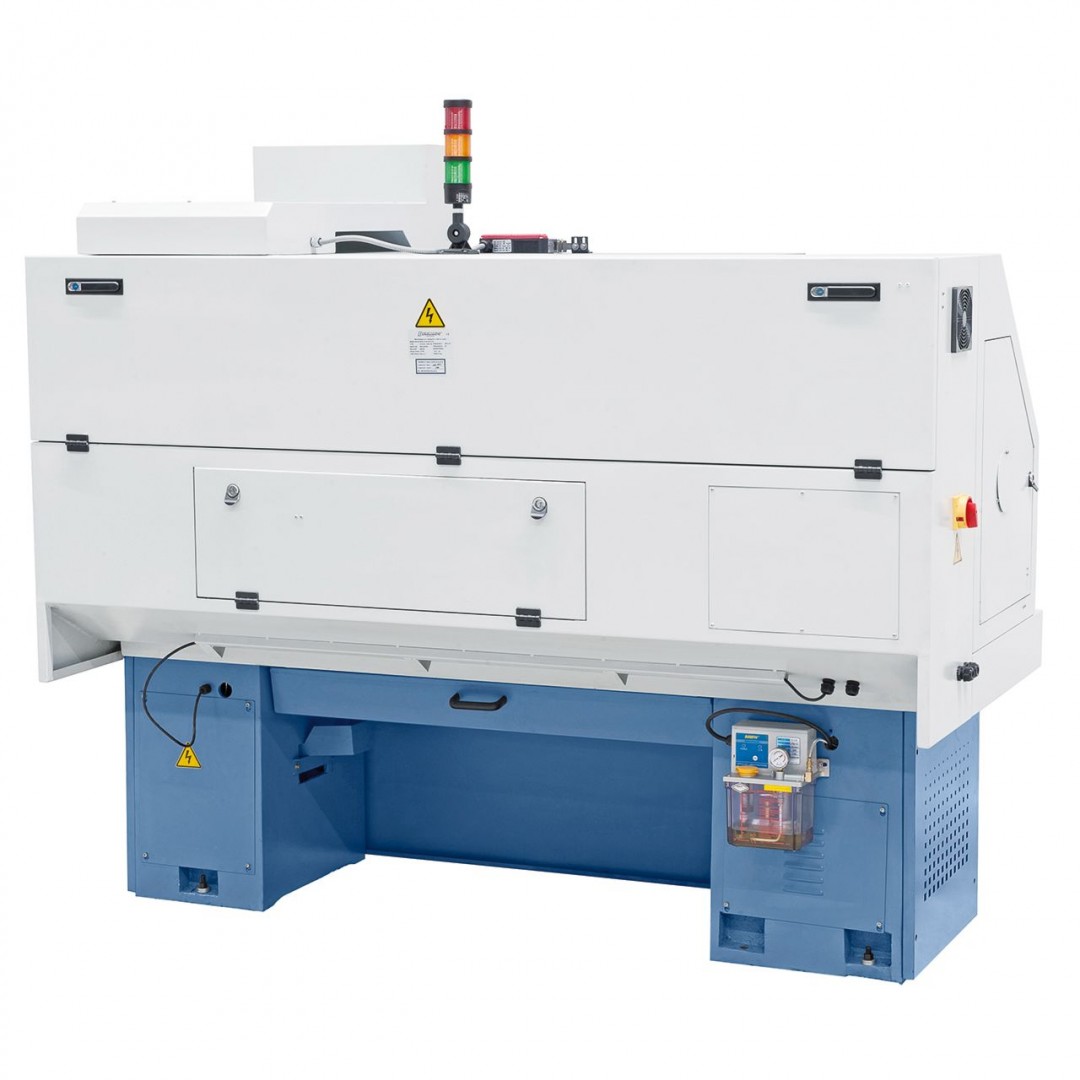

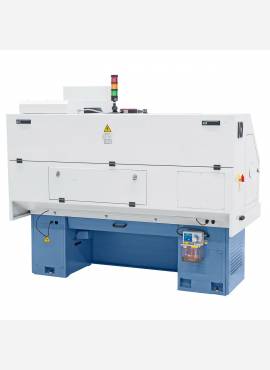

- Teljes gépburkolat
- Alkalmazási szerszám
