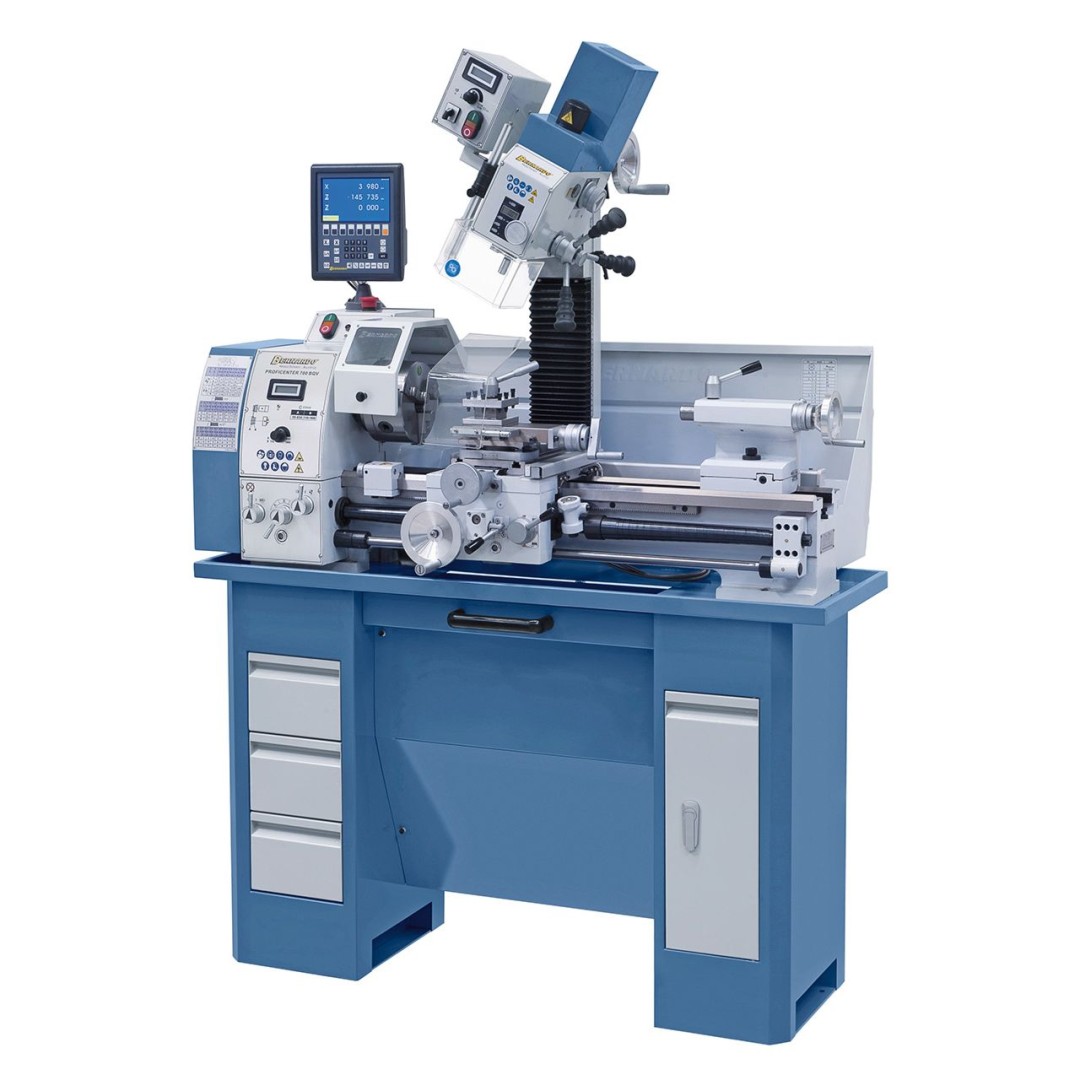

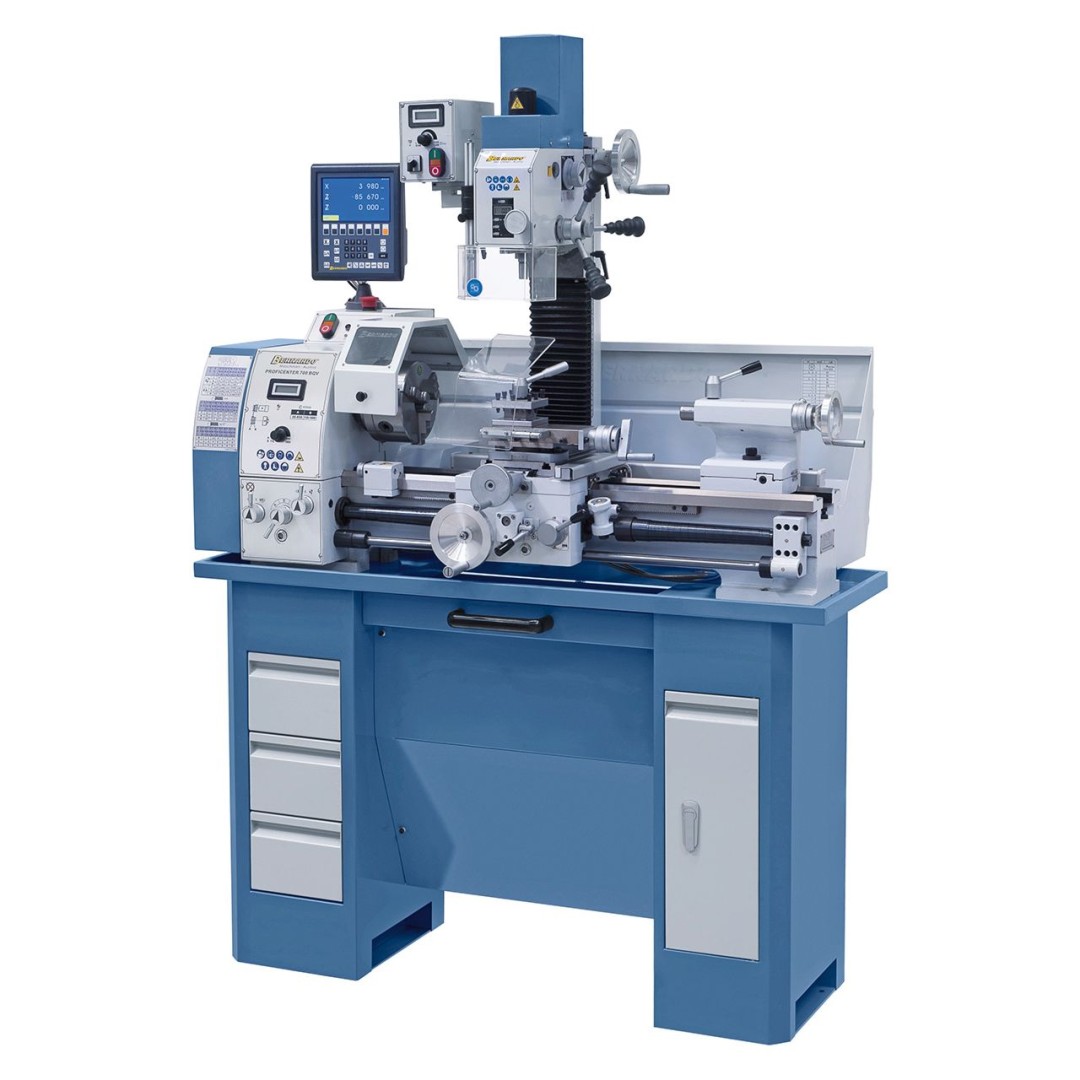

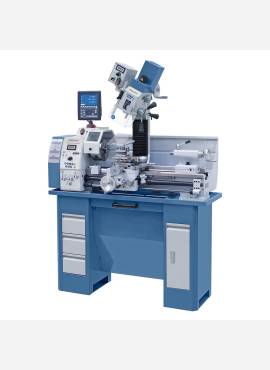

Proficenter 700 BQV eszterga inkl. 2-tengelyes-digitális mutató

Proficenter 700 BQV eszterga inkl. 2-tengelyes-digitális mutató
Proficenter 700 BQV eszterga inkl. 2-tengelyes-digitális mutató
Proficenter 700 BQV eszterga inkl. 2-tengelyes-digitális mutató
Proficenter 700 BQV eszterga inkl. 2-tengelyes-digitális mutató
Proficenter 700 BQV eszterga inkl. 2-tengelyes-digitális mutató
Vissza

550 - 1000 mm csúcstávolságig

A topmodellünk Proficenter 700 BQV nem hagy kívánnivalót maga után finommechanikai szakembereknél, képzési- és oktatási műhelyekben stb. való alkalmazáskor. Fúrás, marás és esztergálás a legkisebb helyen, sorozatszerűen fúrásmélység- és fordulatszám digitális mutatóval a kényelmes munkához, valamint egy nagy orsófurattal ellátva, minden egy gépben központosul. A gyártási idők csökkentésére ez a modell egy 2-tengelyes-helyzetmutatóval felszerelt.

Cikkszám:
03-1250B

Egyedi árajánlatért hívjon, vagy írjon!

Eszterga
Csúcstávolság
700 mm
Csúcsmagasság
150 mm
Körmozgás-átmérő a gépágyon
280 mm
Orsófurat
38 mm
Felvétel az orsófuratban
MK 5
Fordulatszám tartomány , fokozatmentes
50 - 1000 / 100 - 1800 ford./perc
Hosszanti-előretolási tartomány
(14) 0,07 - 0,65 mm/ford.
Síkelőretolási-tartomány
(11) 0,03 - 0,12 mm/ford.
Metrikus menet
(18) 0,2 - 3,5 mm
Collmenet
(21) 8 - 56 menet/1“
Szegnyereg-táv
85 mm
Szegnyereg-felvétel
MK 3
T-horony nagyság a síkszánon
12 mm
Motor-leadási teljesítmény S1100%
1,1 kW /230 V
Motor-felvevő teljesítmény S6 40%
1,5 kW / 230 V
Marófeltét
Max. fúrási teljesítmény
20 mm
Max. homlokmaró
63 mm
Max. szármaró
20 mm
Hatósugár
170 mm
Orsó fordulatszám, fokozatmentes
50 - 2250 ford./perc
Orsó-felvétel
MK 2
Elfordítható marófej
-90° -tól +90° -ig
Marófej - magasságbeállítás
260 mm
Motor-leadási teljesítmény S1 100%
0,60 kW / 230 V
Motor-felvevő teljesítmény S6 40%
0,90 kW / 230 V
Gépméretek (Szé x Mé x Ma)*
1380 x 640 x 1020 mm
Kb. összsúly
298 kg
* alsó állvány nélkül

Tulajdonságok

  • Elektronikus, fokozatmentes fordulatszám-szabályzás, ezáltal optimális a munkadarabhoz való igazodás
  • Sorozatszerűen vonóorsóval automatikus hosszanti és keresztirányú előretoláshoz
  • Prízmás gépágy nagy felfekvési felülettel, induktív edzett és csiszolt
  • A Bernardo-standard szigorú előírásai szerint gyártva
  • Bővült alkalmazási terület az elfordítható marófej által
  • Marófeltét digitális mutatóval szegnyereg-emelkedéshez és fordulatszámhoz
  • Felsőszán x-tengely irányába eltolható
  • Sorozatszerűen a maróorsó jobb-bal menetével
  • Precíz szegnyereg-állítás marásnál kézikerék segítségével
  • Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálásához

Szállítási terjedelem

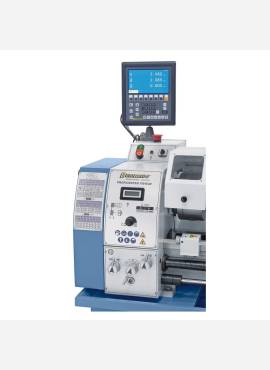

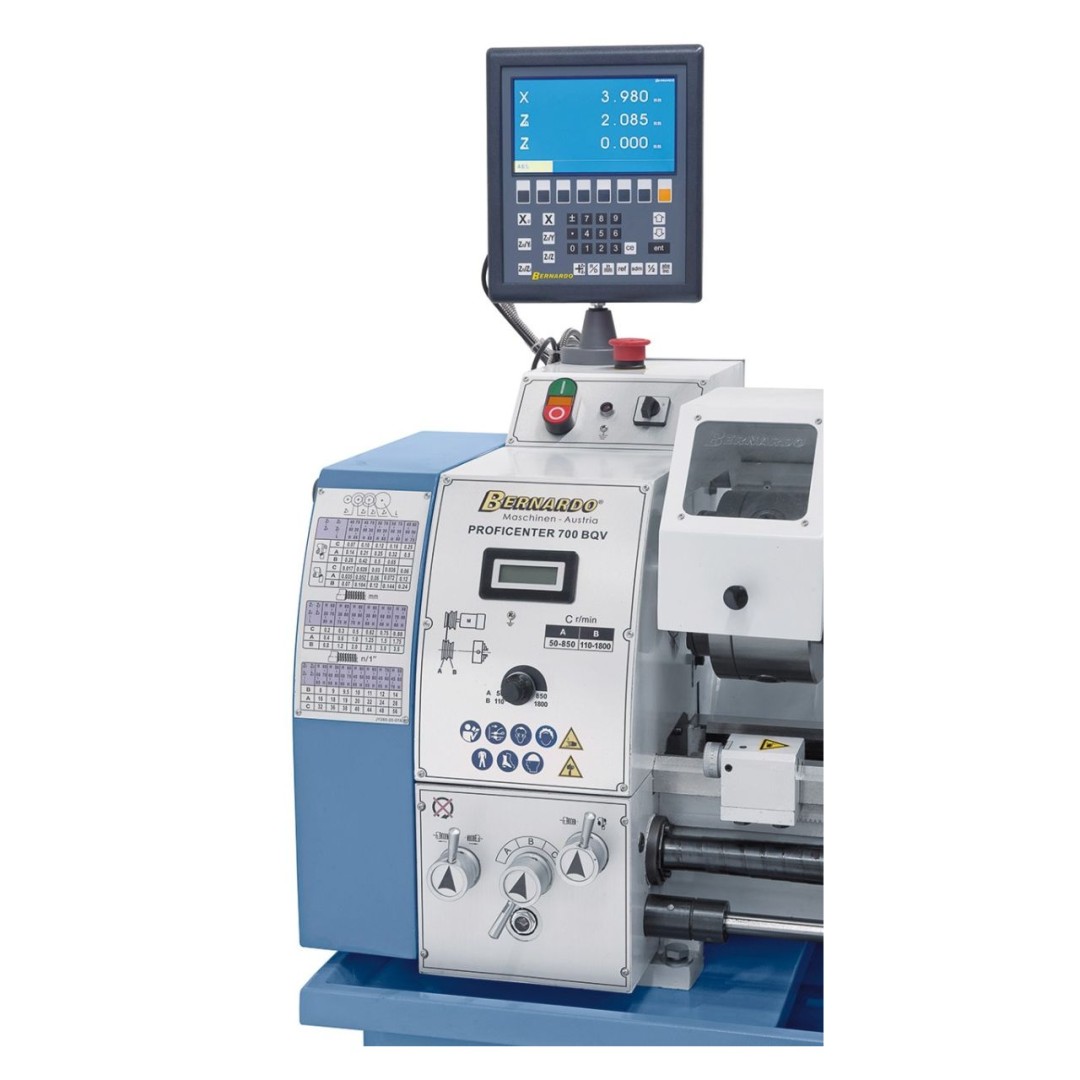

  • 2-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
  • 3-pofás tokmány DK11-160 mm
  • Tokmánykarima 160 mm
  • Fogaskoszorú-fúrótokmány 1 - 13 mm / B 16
  • Fúrótokmány-tüske MK 2 / B 16
  • Szilárd pontozócsúcsok

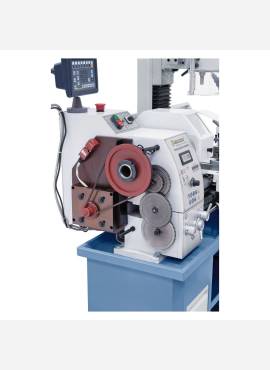

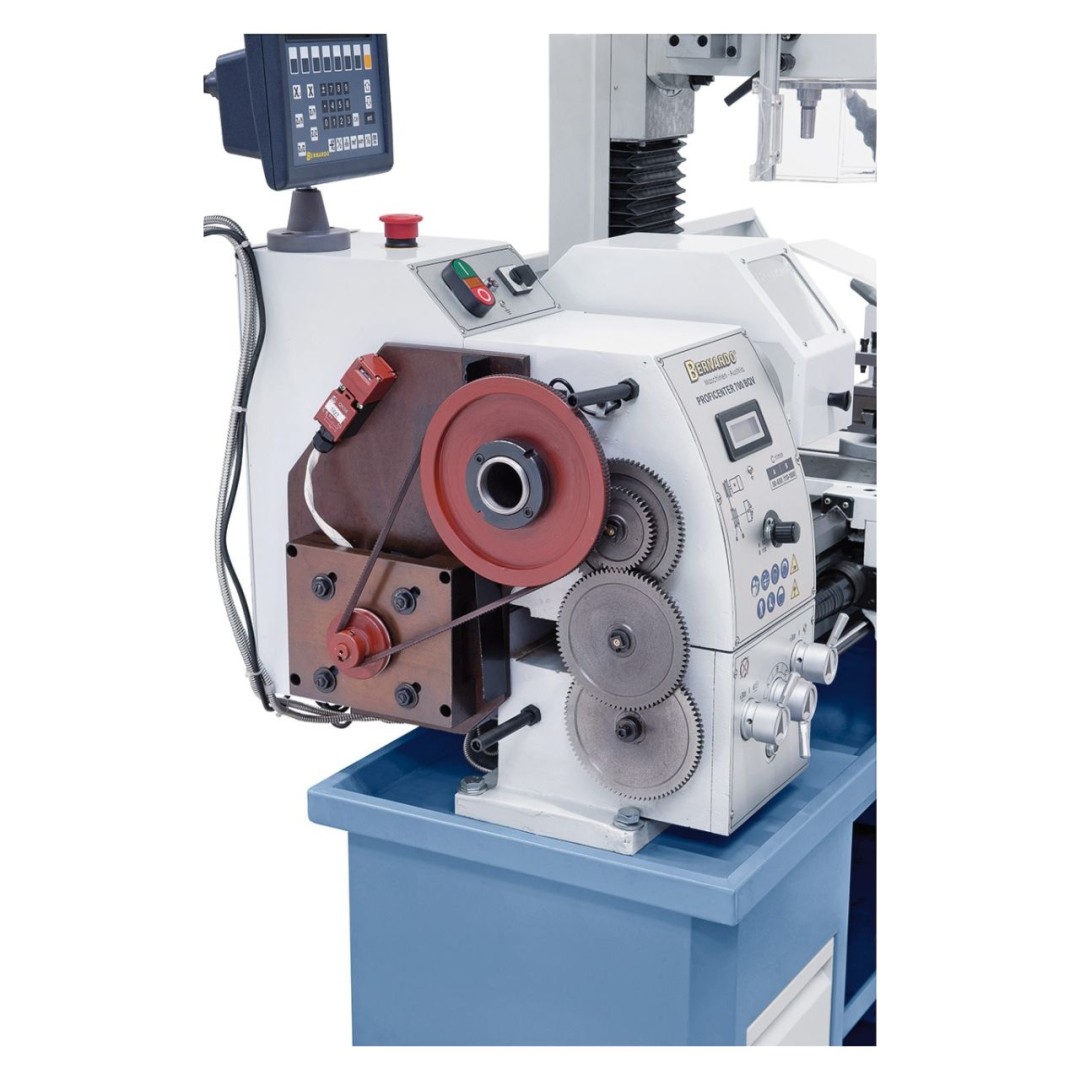

  • Váltókerekek
  • Négyes-szerszámtartó
  • Csúszó kuplung
  • Mikrométer hosszanti-ütköző

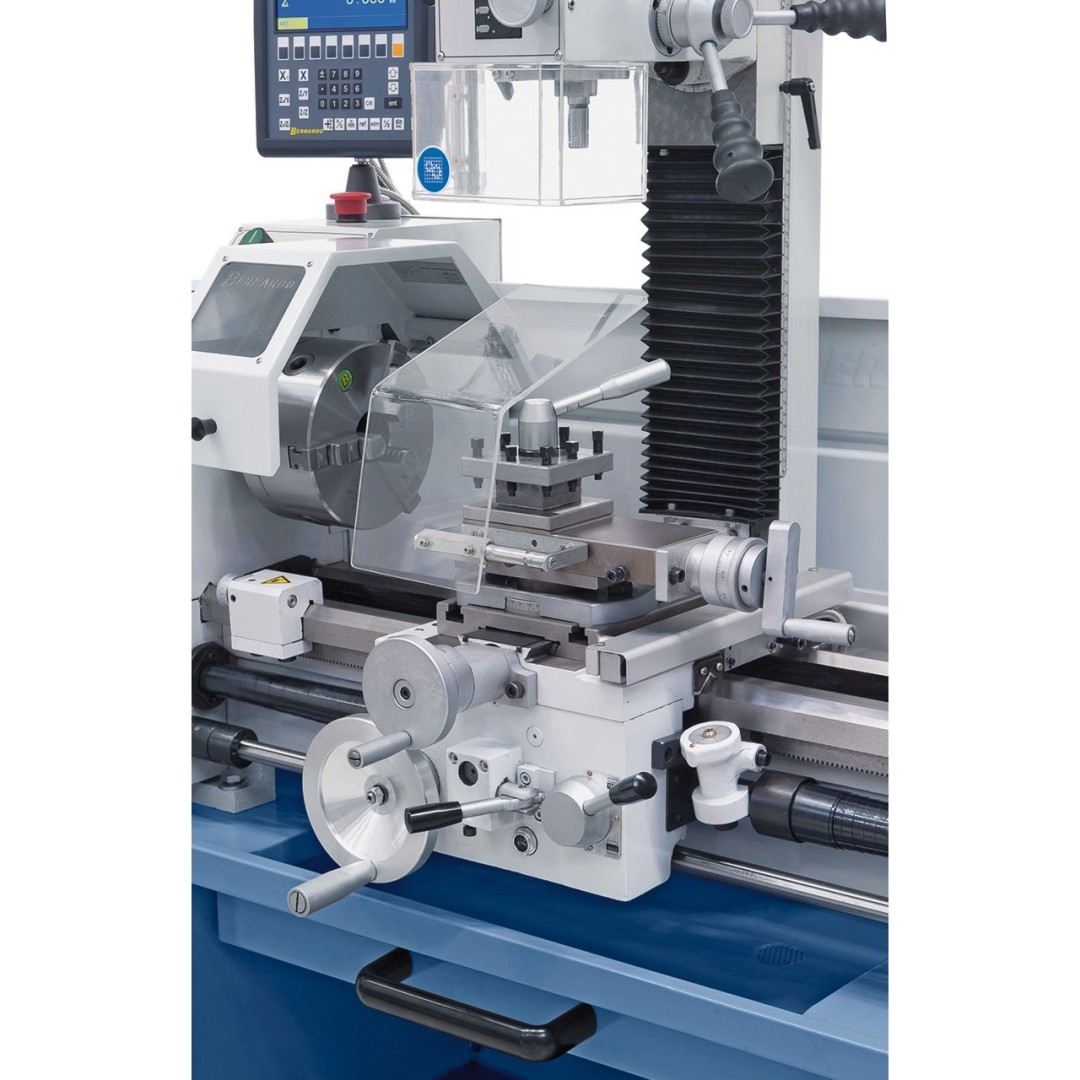

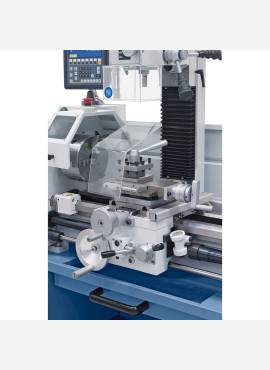

  • Síkszán felsőszupporttal
  • Szorítóorsó M 10
  • Digitális szegnyereg-emelkedés mutató
  • Digitális fordulatszám-mutató
  • Tokmányvédő
  • Vezérorsó-burkolat
  • Forgácshátfal
  • Alkalmazási szerszám



Szállítható külön tartozék

  • Tokmánykarima Profi(center) 700 BQV síktárcsa K72 / 160 mm (Nr: 03-1797)
  • Tokmánykarima 160 mm pofás tokmányhoz DK 11 / DK 12 – 160 (Nr: 03-1799)
  • Befogótárcsa Profi(center) 700 BQV (Nr: 03-1789)
  • Rögzített lünetta Profi(center) 700 BWV / BQV (Nr: 03-1800)
  • Együttfutó lünetta Profi(center) 700 BWV / BQV (Nr: 03-1805)
  • Standard-4-pofás tokmány DK12-160 (Nr: 21-0803)
  • Puha monoblokk-pofa DSJ-DK12-160 (Nr: 21-0866)
  • Puha monoblokk-pofa DSJ-DK11-160 (Nr: 21-0853)
  • Síktárcsa K72 – 160 (Nr: 21-5003)
  • Együttfutó pontozócsúcs PC - MK 3 (Nr: 22-1002)
  • Revolverfej MK 2, 3 állomással (Nr: 22-1068)
  • Revolverfej MK 2, 4 állomással (Nr: 22-1069)
  • Revolverfej MK 3, 6 állomással (Nr: 22-1071)
  • Betétek revolverfejhez MK 3 (Nr: 22-1076)
  • Szorítófogó-tokmány ER 25 - D 100 (Nr: 22-1084)
  • Szorítófogó-szett ER 25, 15 részes (Nr: 26-1022)
  • Gyorsváltó-szerszámtartó szett Multifix rendszer A nagyság (Nr: 23-1000)
  • Gyorsváltó-szerszámtartó Bernardo modell, 20-es nagyság (Nr: 23-1056B)
  • Váltótartó egyenes betéttel 20-es nagysághoz (Nr: 23-1059B)
  • Szűkítő hüvely MK 3 / 2 (Nr: 24-1022)
  • Gyorsszorító-fúrótokmány 1 - 16 mm / B 16 (Nr: 24-1082)
  • Menetvágó-készülék Super M 5 - M 12 (Nr: 24-1096)
  • Maró-szorítófogó tokmány ER 40 MK 2, 3 - 25 mm (Nr: 26-1005)
  • Éltapintó jelzőfénnyel MK 2 (Nr: 32-1062)
  • Maró-szorítófogó tokmány ER 40 MK 2, 3 - 25 mm (Nr: 26-1005)
  • Precíziós gépsatu PS 50 (Nr: 28-2025)
  • Gyorsszorító satu SP 55 (Nr: 28-2045)
  • Szármaró TiN-bevont, 20 részes(Nr: 42-1020)
  • HSS esztergavéső-szett, 12 mm, 8-részes (Nr: 44-1025)
  • Esztergavéső-szett HM fordító-vágólapokkal 12 mm, 4-részes, inkl. fúrórúd (Nr: 44-2031)
  • Esztergavéső-tétel HM fordító-vágólapokkal 12 mm, 6-részes inkl. fúrórúd (Nr: 44-2052)
  • Esztergavéső-tétel HM fordítólapokkal 12 mm, 9-részes (Nr: 44-3084)
  • Univerzális hűtőanyag-berendezés 10 liter-230 V (Nr: 51-1003)
  • Állvány D6 Profi(center) 700 sorozathoz (Nr: 56-1061)
  • Állvány D6 Deluxe (Nr: 56-1062)
  • Állvány D8 Deluxe (Nr: 56-1064)
  • Állvány D10 Deluxe Profi(center) 700-sorozathoz (Nr: 56-1074)
