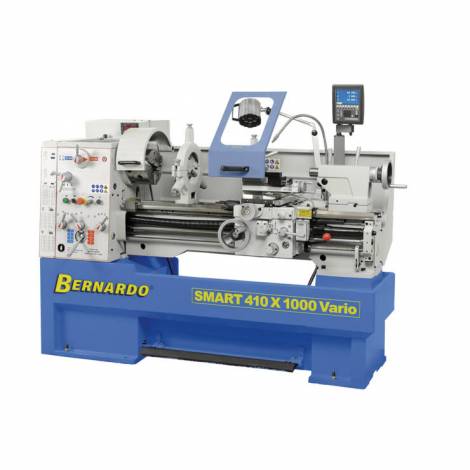

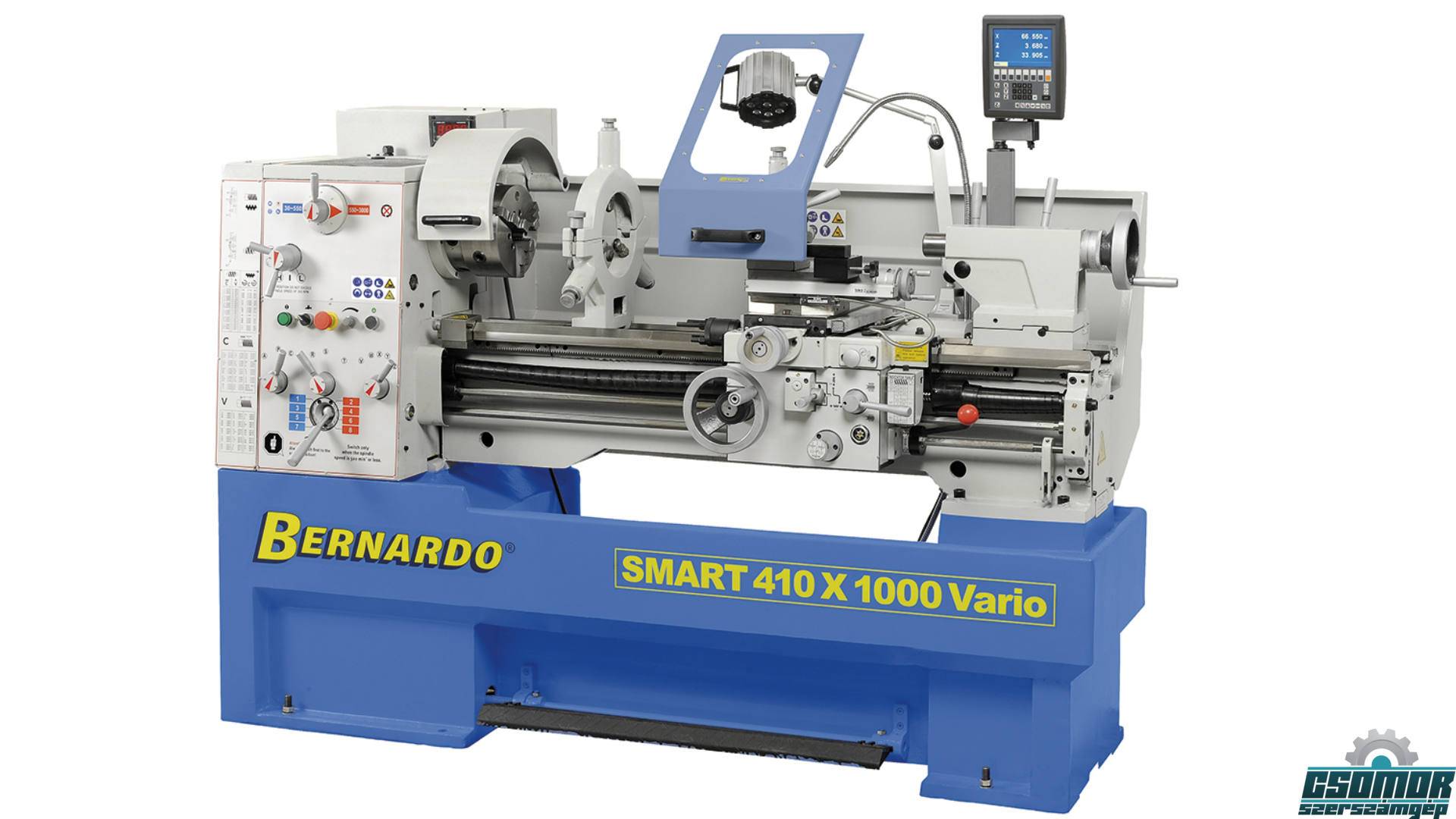

Smart 410 x 1000 Vario esztergagép
Smart 410 x 1000 Vario esztergagép
Smart 410 x 1000 Vario esztergagép
Smart 410 x 1000 Vario esztergagép
Vissza

1000 mm csúcstávolsággal

Az univerzális esztergagép Smart 410 Vario könnyű és középnehéz esztergamunkák kivitelezésére alkalmas. Már az alapfelszerelés minden fontos tartozékot tartalmaz (3-pofás tokmány,lünetták, váltókerekek, 3-tengelyes-helyzetmutató,….), amik általez a gép univerzálisan alkalmazható. Továbbá ez a modell egy fokozatmentesen szabályozható max. 3000 fordulat/perc tartományú orsó-fordulatszámmal felszerelt, ezáltal a fordulatszám optimálisan a munkadarabhoz és az előretolási sebességhez igazítható.

Cikkszám:
03-1301XL
Gyártó:
BERNARDO

Egyedi árajánlatért hívjon, vagy írjon!

Csúcstávolság
1000 mm
Csúcsmagasság
205 mm
Körmozgás-átmérő gépágyon
410 mm
Körmozgás-átmérő könyök-hajlaton
580 mm
Körmozgás-átmérő a síkszánon
255 mm
Gépágy-szélesség
250 mm
Orsófurat
52 mm
Orsó-felvétel
DIN 55029, D1 - 6
Fordulatszám tartomány, 2 fokozat
30 - 550 / 550 - 3000 ford./perc
Hosszanti-előretolási tartomány
(17) 0,05 - 1,7 mm/ford.
Síkelőretolási tartomány
(17) 0,025 - 0,85 mm/ford.
Metrikus menet
(42) 0,2 - 14 mm
Collmenet
(45) 2 - 72 Gg/1“
Szegnyereg-átmérő
50 mm
Szegnyereg-táv
120 mm
Szegnyereg-felvétel
MK 4
Motor teljesítmény
5,5 kW (7,5 PS)
Gép méretei (Sz x Mé x Ma)
2030 x 1000 x 1450 mm
Kb. súly
1550 kg
Gyártó
BERNARDO

Tulajdonságok

  • Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért alsó fordulatszám tartományban és megközelítőleg konstans fordulatszám terhelés alatt
  • Fokozatmentes fordulatszám-szabályzás, a beállított fordulatszám digitális mutatóról leolvasható
  • Prizmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású
  • Központi, könnyen kezelhető előretolási- és menetkapcsolás vezér- és vonóorsóval
  • Modern főorsó-támasztás ferde-golyóscsapágyakkal precíziós kivitelezésben
  • Sorozatszerűen frekvenciaváltóval és 3-tengelyes-helyzetmutatóval
  • Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
  • A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
  • Eltolható nyeregszeg kúpesztergáláshoz, kézikerék beállítható finom-skálabeosztással (0,02 mm)
  • A kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását

Szállítási terjedelem

  • 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
  • 3-pofás-acéltokmány PO3-200 mm / D6
  • Befogótárcsa 350 mm
  • Rögzített lünetta - fogás diam. max. 135 mm
  • Együttfutó lünetta - fogás diam. max. 65 mm
  • Lábpedál fékfunkcióval CE-szerint

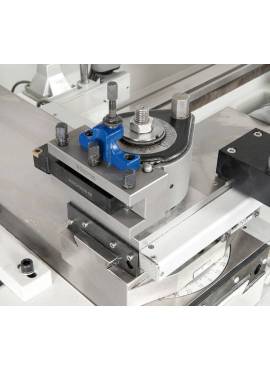

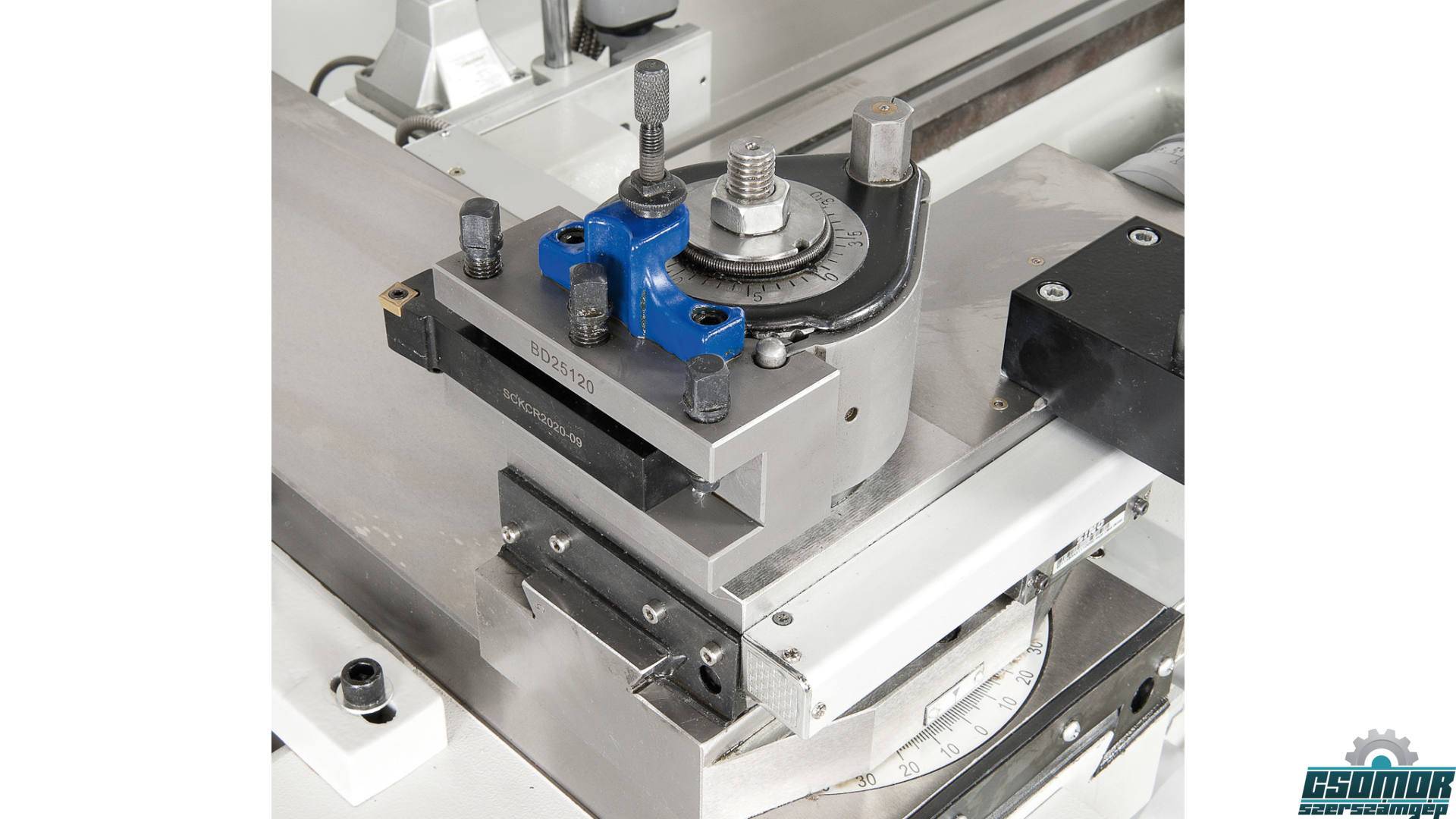

  • Négyes-szerszámtartó
  • Védőberendezés a négyes-szerszámtartónál
  • Mikrométer hosszanti-ütköző

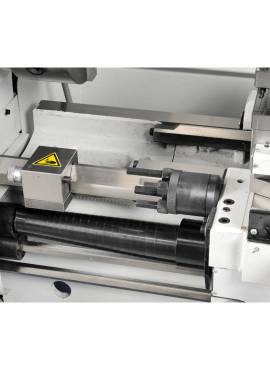

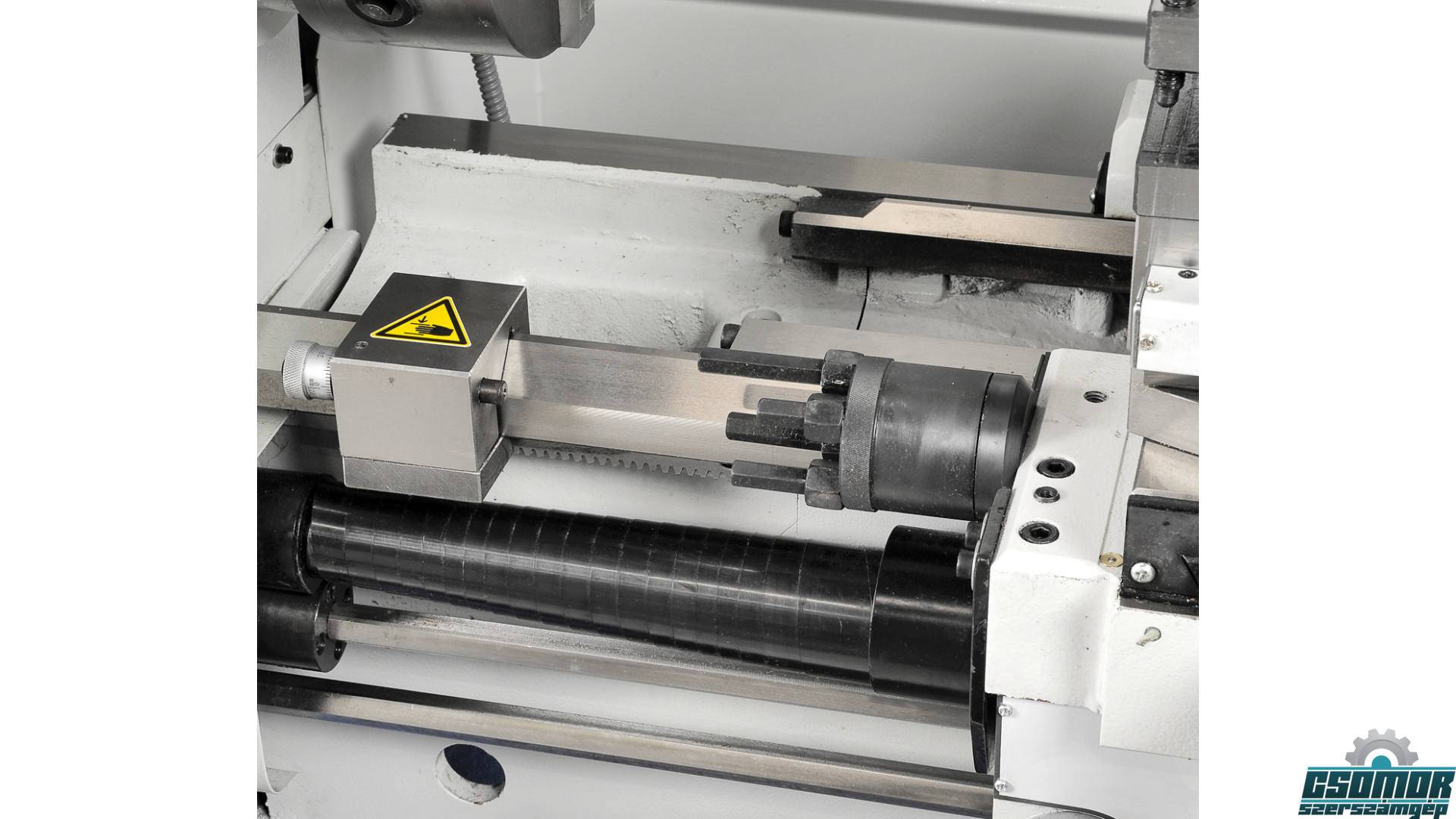

  • Revolverütköző finom-beállítással
  • Frekvenciaváltó
  • Első töltőanyag Shell Tellus 46
  • Hűtőanyag-berendezés
  • Csúszókuplung
  • Menetóra
  • LED-géplámpa

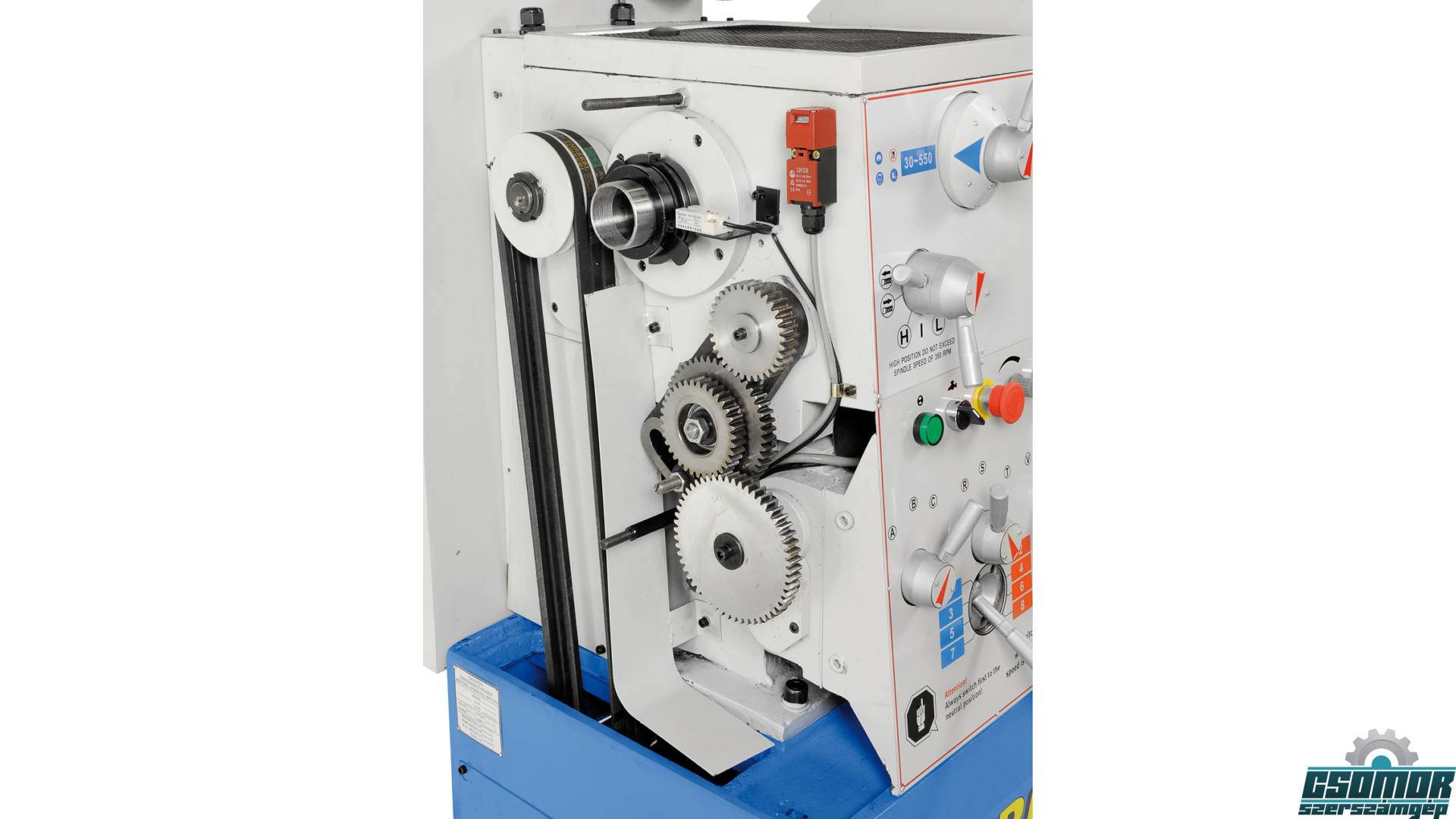

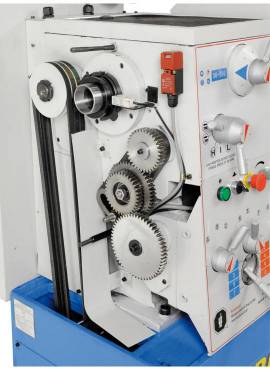

  • Váltókerekek
  • Szűkítőhüvely
  • 2 központozócsúcs
  • Forgácshátfal
  • Alkalmazási szerszám
