1000 mm csúcstávolsággal

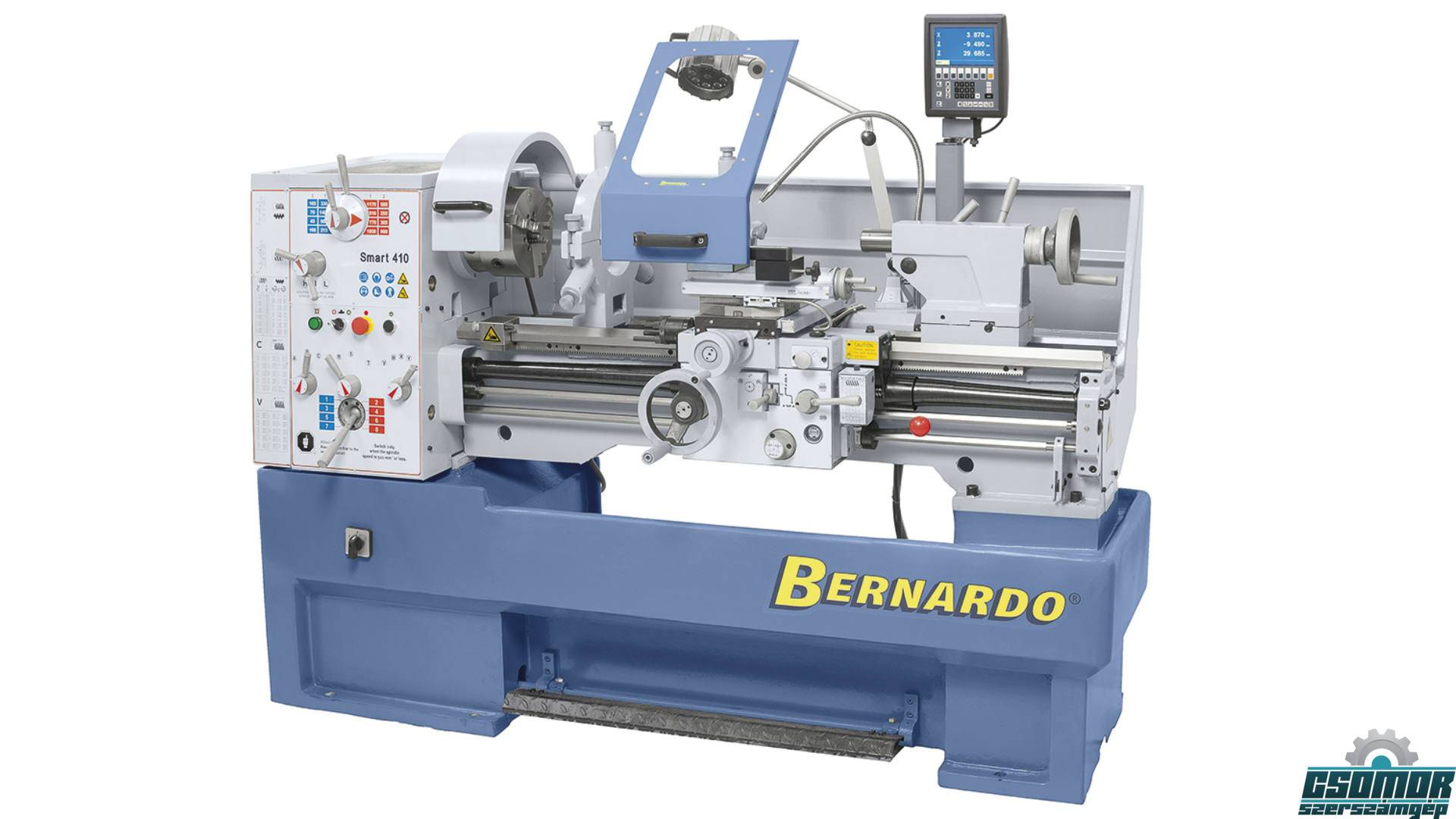

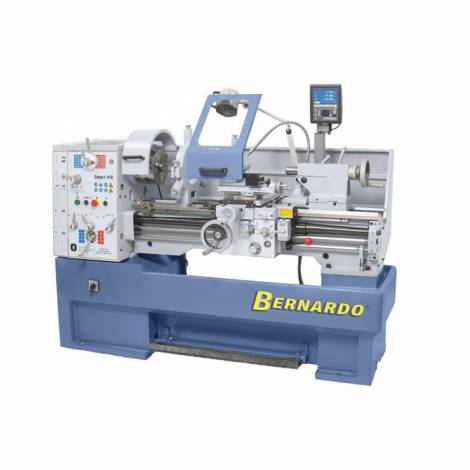

Az univerzális esztergagép Smart 410 könnyű és középnehéz esztergamunkák kivitelezésére alkalmas. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-pofás tokmány, lünetták, váltókerekek, ...), amik által ez a gép univerzálisan alkalmazható. A gyártási idők lecsökkentésére ez a modell sorozatszerűen egy 3-tengelyes digitális mutatóval felszerelt.

Cikkszám:
03-1297XL
Gyártó:
BERNARDO

Egyedi árajánlatért hívjon, vagy írjon!

Csúcstávolság
1000 mm
Csúcsmagasság
205 mm
Körmozgás-átmérő gépágyon
410 mm
Körmozgás-átmérő könyök-hajlaton
580 mm
Körmozgás-átmérő síkszánon
255 mm
Gépágy szélesség
250 mm
Orsófurat
52 mm
Orsó felvétel
DIN 55029, D1 - 6
Fordulatszám tartomány
(16) 45 - 1800 ford./perc
Hosszanti előretolási tartomány
(17) 0,05 - 1,7 mm/ford.
Síkelőretolási tartomány
(17) 0,025 - 0,85 mm/ford.
Metrikus menet
(42) 0,2 - 14 mm
Collmenet
(45) 2 - 72 Gg/1“
Szegnyereg átmérő
50 mm
Szegnyereg táv
120 mm
Szegnyereg felvétel
MK 4
Motor teljesítménye
3,0 / 4,5 kW
Gép méretei (Sz x Mé x Ma)
2030 x 1000 x 1450 mm
Kb. súly
1550 kg
Gyártó
BERNARDO

Tulajdonságok

  • Prizmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású
  • Mechanikus lábfék a mellékidők csökkentésére
  • Központi, könnyen kezelhető előretolási- és menetkapcsolás vezér- és vonóorsóval
  • Modern főorsó-támasztás ferde-golyóscsapágyakkal precíziós kivitelezésben
  • Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
  • Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
  • A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
  • Eltolható nyeregszeg kúpesztergáláshoz, kézikerék beállítható finom-skálabeosztással (0,02 mm)
  • A kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását

Szállítási terjedelem

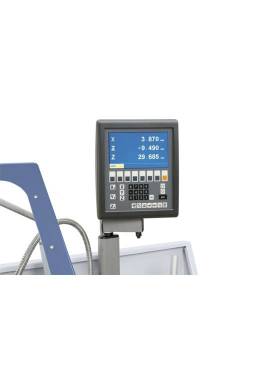

  • 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
  • 3-pofás tokmány DK11-200 mm / D6
  • Befogótárcsa 350 mm

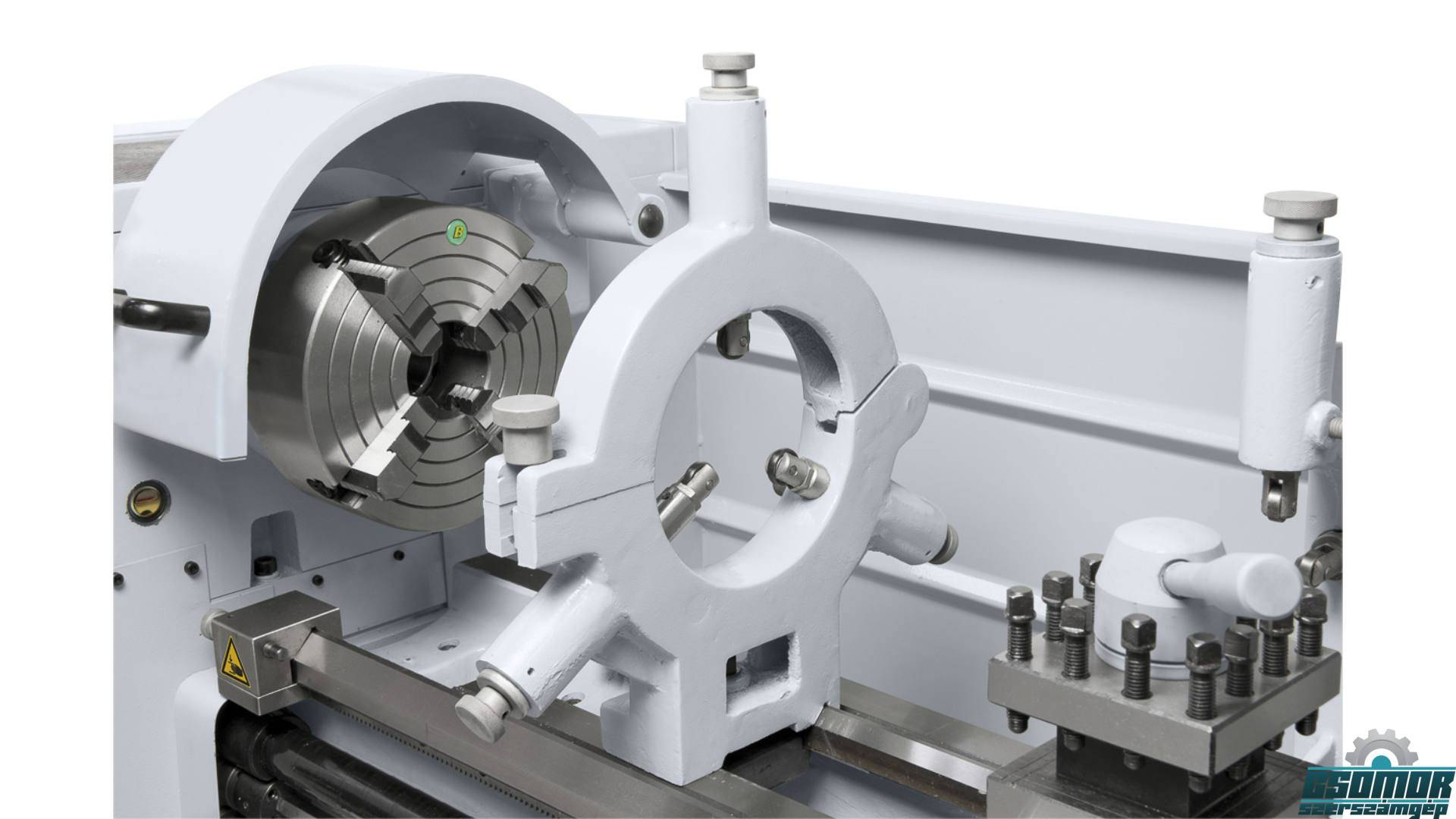

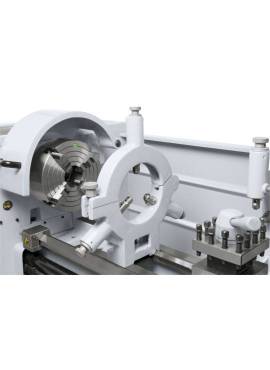

  • Rögzített lünetta- fogás diam. max. 135 mm
  • Együttfutó lünetta- fogás diam. max. 65 mm
  • Hűtőanyag-berendezés

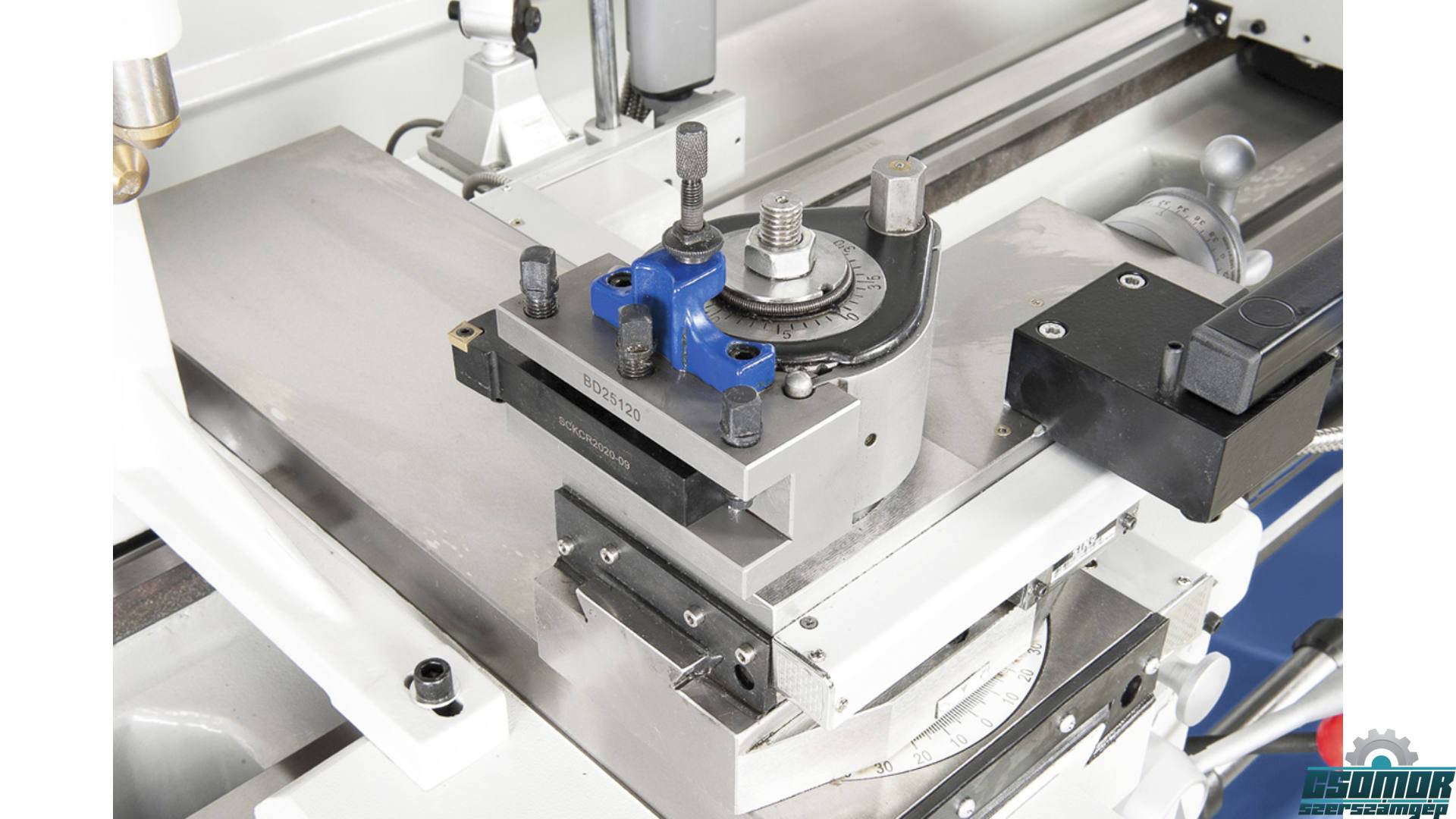

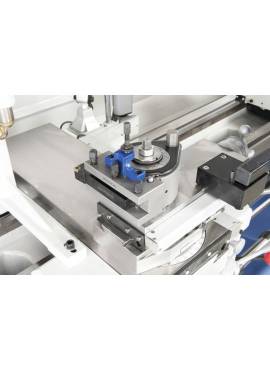

  • Négyes-szerszámtartó
  • Védőberendezés a négyes-szerszámtartónál
  • Mikrométer hosszanti-ütköző
  • Csúszókuplung
  • Revolver-ütköző finom-beállítással
  • Menetóra
  • Motor mágneses fékkel CE-norma szerint
  • Lábpedál fékfunkcióval CE-szerint
  • Első töltőanyag Shell Tellus 46
  • LED-géplámpa
  • Váltókerekek
  • Szűkítőhüvely
  • 2 központozócsúcs
  • Forgácshátfal
  • Alkalmazási szerszám
